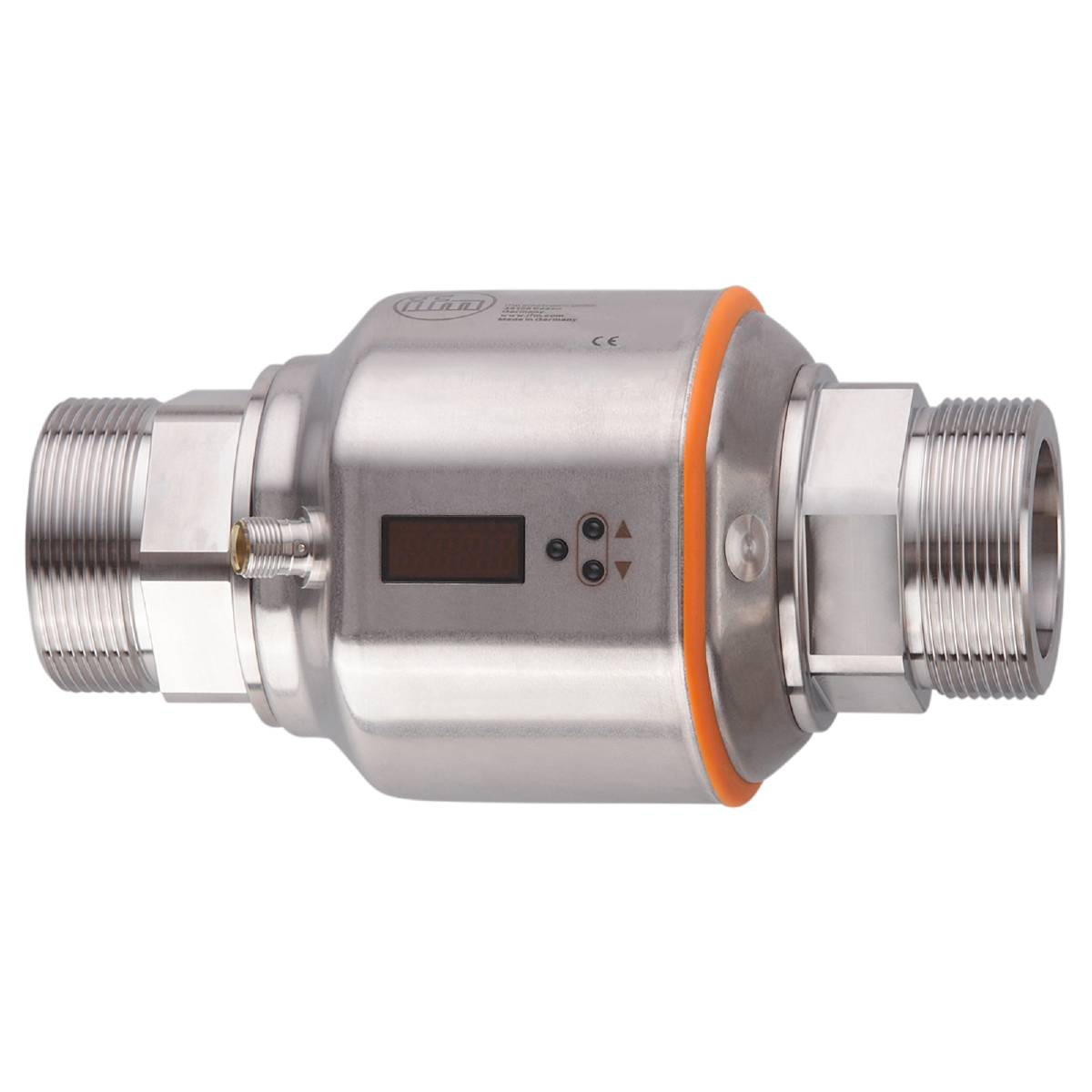

Name: ifm Electronic Sensor de flujo magnético-inductivo SM0510 SM0510 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Brand: ifm Electronic
SKU: 3321932
Availability: InStock

ifm Electronic Sensor de flujo magnético-inductivo SM0510 SM0510 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).-0

Similar a la imagen

Tipo de producto

Sensor de flujo magnético-inductivo

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

32 V/DC

tipo

SM0510

Tensión de funcionamiento

18 - 32 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 12/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1158,82 € / Unidad)

1158,82 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de flujo magnético-inductivo ifm SM0510

Medición precisa del caudal, el consumo y la temperatura del medio.
Alta precisión, reproducibilidad y dinámica de medición.
Para uso en circuitos de refrigeración por agua.
Con salida conmutada, analógica y de impulsos.
Pantalla LED de 4 dígitos de fácil lectura
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Tensión de salida analógica [V]: 0...10; (escalable)
Corriente de salida analógica [mA]: 4...20; (escalable)
Punto final analógico - monitorización de temperatura [°C]: 0...80
Punto final analógico AEP [l/min]: 180...900
Punto final analógico AEP [m³/h]: 10,8...54
Punto de inicio analógico - Monitorización de temperatura [°C]: -20...60
Punto de partida analógico ASP [l/min]: 0...720
Punto de partida analógico ASP [m³/h]: 0...43,2
Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 3 (Q> 15 l/min)
Tiempo de respuesta - monitorización del flujo [s]: 0,35; (dAP = 0)
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 6 LED verdes (l/min, m³/h, l, m³, 10³, °C); Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica de 4 dígitos; Programación: pantalla alfanumérica de 4 dígitos
Rango de visualización - Monitorización de temperatura [°C]: -40...100
Rango de visualización [l/min]: -920...920
Rango de visualización [m³/h]: -55,2...55,2
Resistencia a la compresión [MPa]: 1,6
Duración del pulso - monitorización del caudal [s]: 0,003...2
Revisión de IO-Link: 1.1
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -10...60
Aplicación: Función de totalizador; detección de tuberías vacías; para uso industrial.
Resolución [l/min]: 1
Resolución [m³/h]: 0,05
Resolución - Monitorización de temperatura [°C]: 0,2
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; Señal de pulso; Señal de frecuencia; IO-Link; (configurable)
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]: 5
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...32 CC; (según SEL/PEL)
Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
Corriente nominal continua de la salida de conmutación CC [mA]: 250; (por salida)
Resistencia a la compresión [bar]: 16
Directiva sobre equipos a presión: Buenas prácticas de ingeniería; aplicable Para medios de cultivo del grupo 2; los medios de cultivo del grupo 1 están disponibles bajo petición.
Entradas: Reinicio del contador
Tiempo de retardo ajustable dS, dr - Monitorización del flujo [s]: 0...50
Versión eléctrica: PNP/NPN
Frecuencia de salida [Hz]: 0,1...10000
Precisión - Monitoreo de temperatura [K]: ± 1 (a 25 °C, Q> 15 l/min)
Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (0,8 % MW + 0,5 % MEW)
Número total de salidas: 2
Peso [g]: 3212.000
Salida de pulsos: Medidor de flujo
Valor de impulso - monitorización del caudal: 0,1 l...600 x 10³ m³
En incrementos de - monitorización del caudal: 0,1 l
En incrementos de - Monitoreo de temperatura [°C]: 0,2
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -25...80
Máx. Carga [Ω]: 500
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos conductores; agua; medios a base de agua
Temperatura media [°C]: -10...90
Rango de medición [l/min]: 5...900
Rango de medición [m³/h]: 0,3...54
Rango de medición - control de temperatura [°C]: -20...80
Dinámica de medición: 1:180
Mín. Resistencia de carga [Ω]: 2000
Mín. Tiempo de ciclo del proceso [ms]: 5
Instalación: Conexión a la tubería mediante adaptador
MTTF: 85
Opciones de parametrización: Monitorización de caudal; Contador de cantidad; Contador preestablecido; Monitorización de temperatura; Histéresis/ventana; Contacto normalmente cerrado/normalmente abierto; Lógica de conmutación; Salida de corriente/tensión/frecuencia/pulso; Tiempo de puenteo de arranque; La pantalla se puede apagar; Unidad de visualización; Detección de tubería vacía
Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo
Conexión de proceso: Conexión roscada G 2 DN50 con junta plana
Datos de proceso analógico: 3
Procesar datos en formato binario: 2
Punto de desconexión rP [l/min]: 5...896
Punto de desconexión rP [m³/h]: 0,3...53,75
Punto de reinicio rP - Monitoreo de temperatura [°C]: -19.6...79.6
Punto de conmutación SP [l/min]: 10...900
Punto de conmutación SP [m³/h]: 0,55...54
Punto de conmutación SP - Monitorización de temperatura [°C]: -19,2...80
Supresión de flujo LFC [l/min]:< 15
Control de baja fibra (LFC) [m³/h]:< 0,9
Tamaño del paso [l/min]: 1
Tamaño del paso [m³/h]: 0,05
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 150
Deriva de temperatura - Monitorización de temperatura: ± 0,0333 °C / K
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); 1.4571 (acero inoxidable / 316Ti); PEEK; Centellen; FKM
Repetibilidad - Monitorización del flujo: ± 0,2 % MEW

Tipo de producto: Sensor de flujo magnético-inductivo

tipo: SM0510

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

conexión: M12

Tiempo de reacción: 0.35 s

salidas: PNP
NPN

Material: Acero inoxidable

Material de la junta: FKM

min temperatura del medio.: -10 °C

Máx., La temperatura media: 90 °C

Presión de servicio (máx.): 16 bar

Peso: 3212.000 g

min Temperatura ambiente.: -10 °C

Máx. Temperatura ambiente: 60 °C

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Irrelevante

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Tensión de servicio máx.

Tensión de servicio mín.

Tipo de producto

ifm Electronic Contador de aire comprimido SD0550 SD0550 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321828

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

957,14 €^*

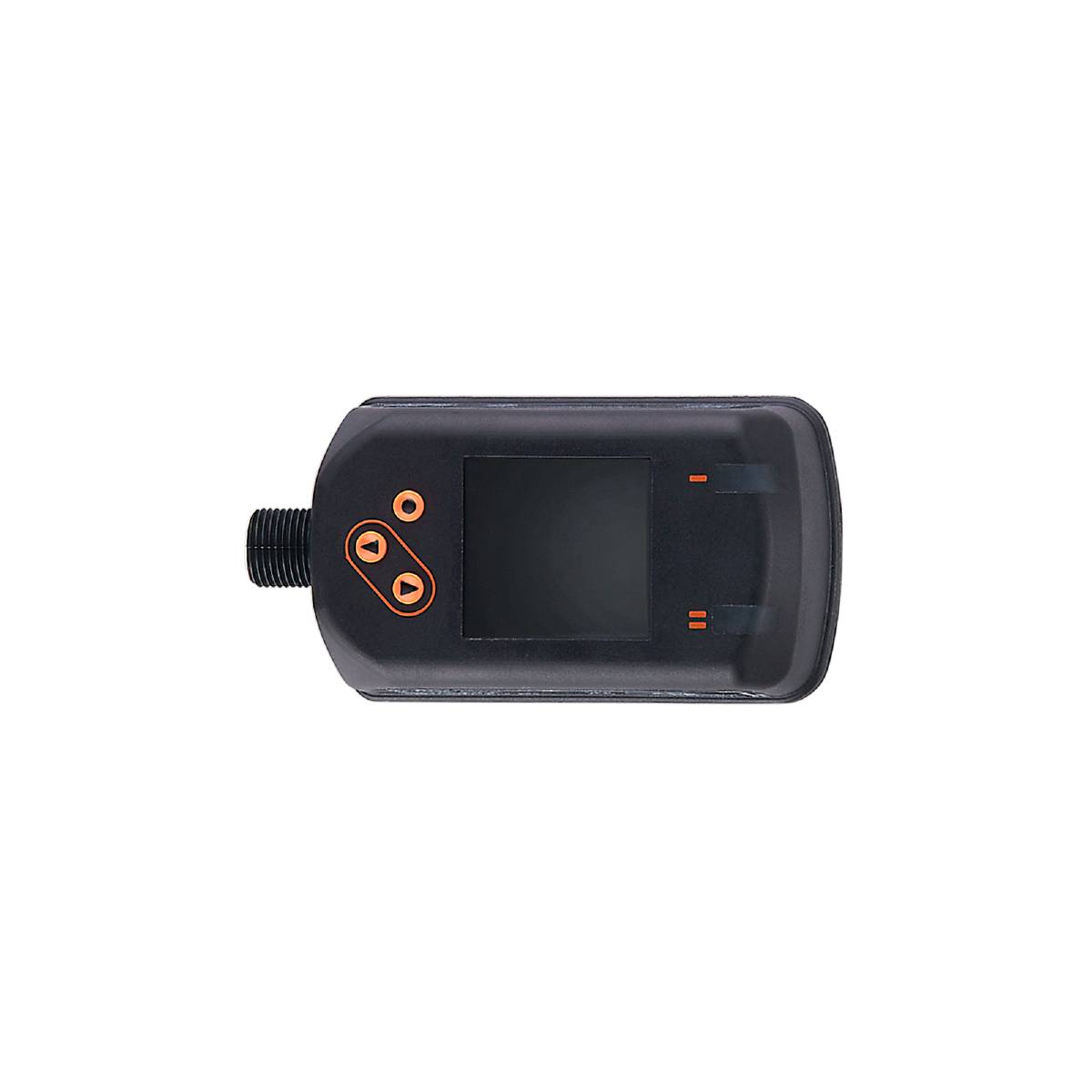

ifm Electronic Contador de aire comprimido SD1540 SD1540 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321905

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

1088,24 €^*

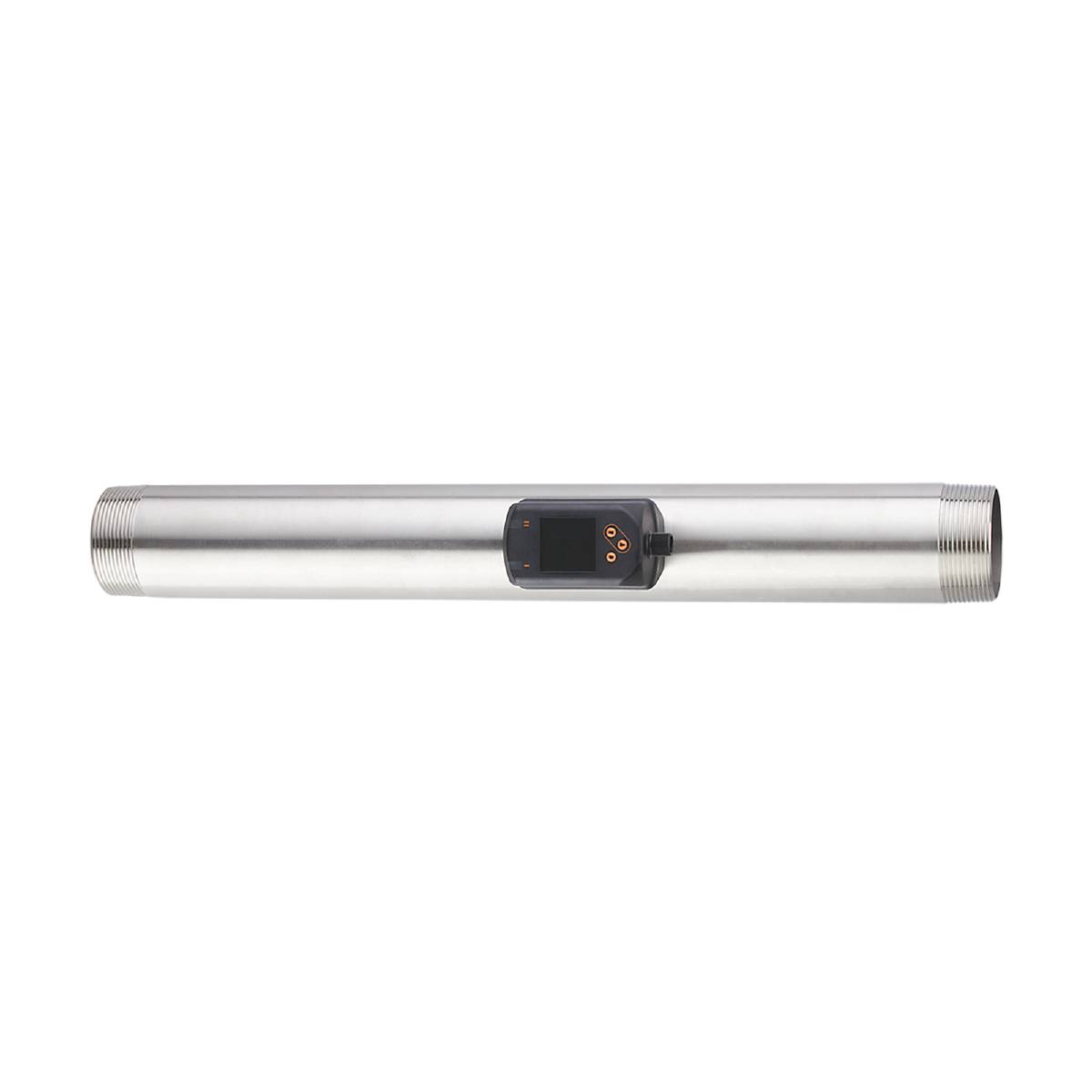

ifm Electronic Contador de aire comprimido SD2500 SD2500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321969

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

1415,97 €^*

ifm Electronic Contador de aire comprimido SD2501 SD2501 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321968

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

1407,56 €^*

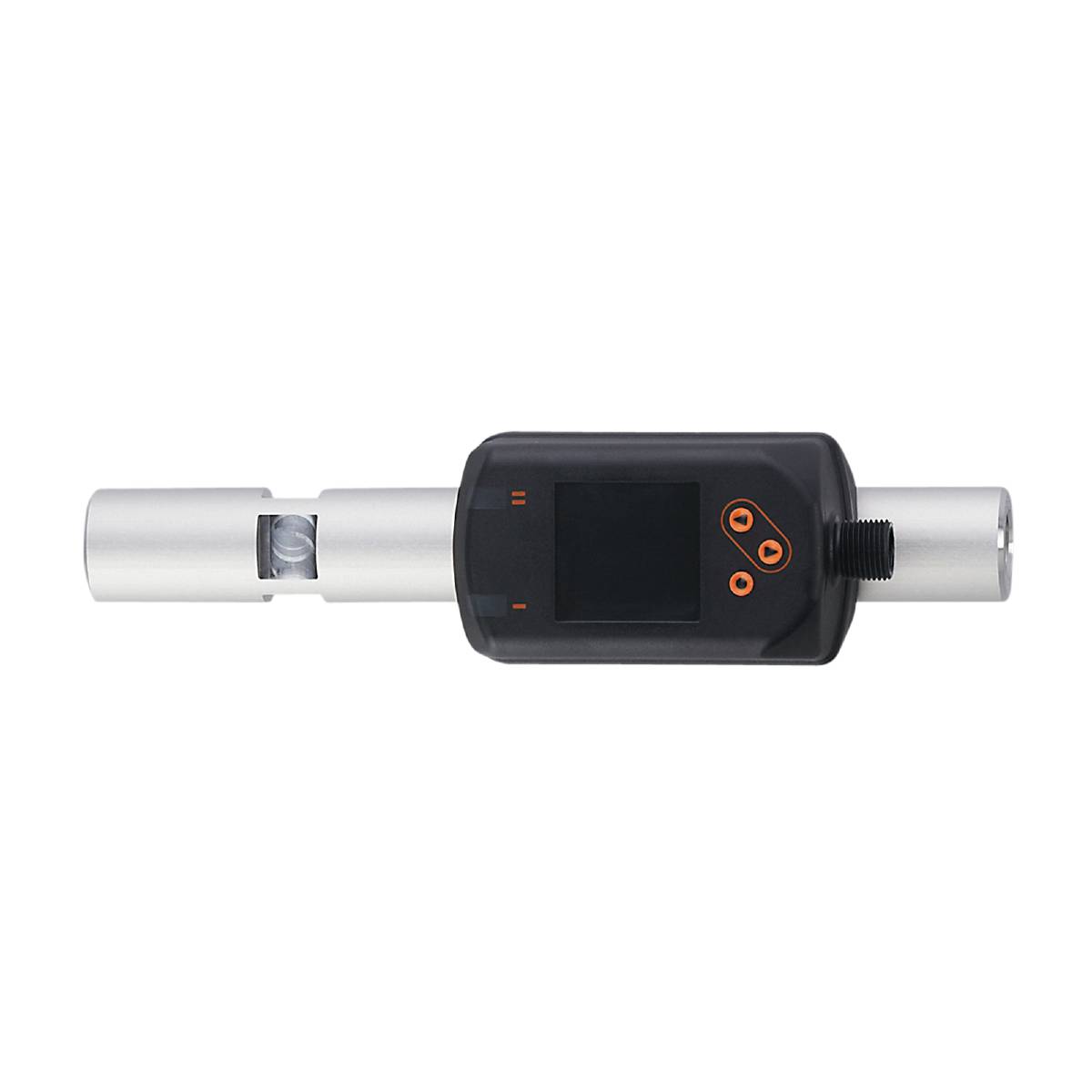

ifm Electronic Contador de aire comprimido SD5500 SD5500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321897

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

1037,82 €^*

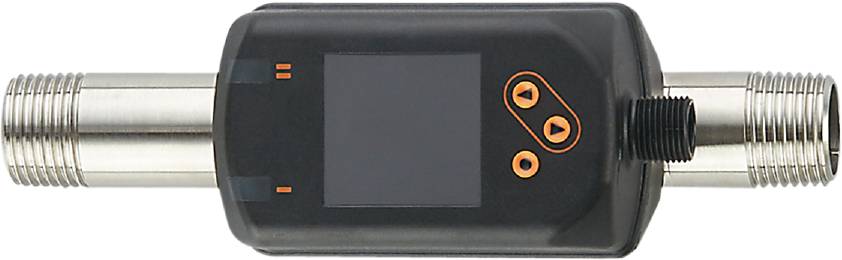

ifm Electronic Contador de aire comprimido SD6020 SD6020 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3320979

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

385,71 €^*

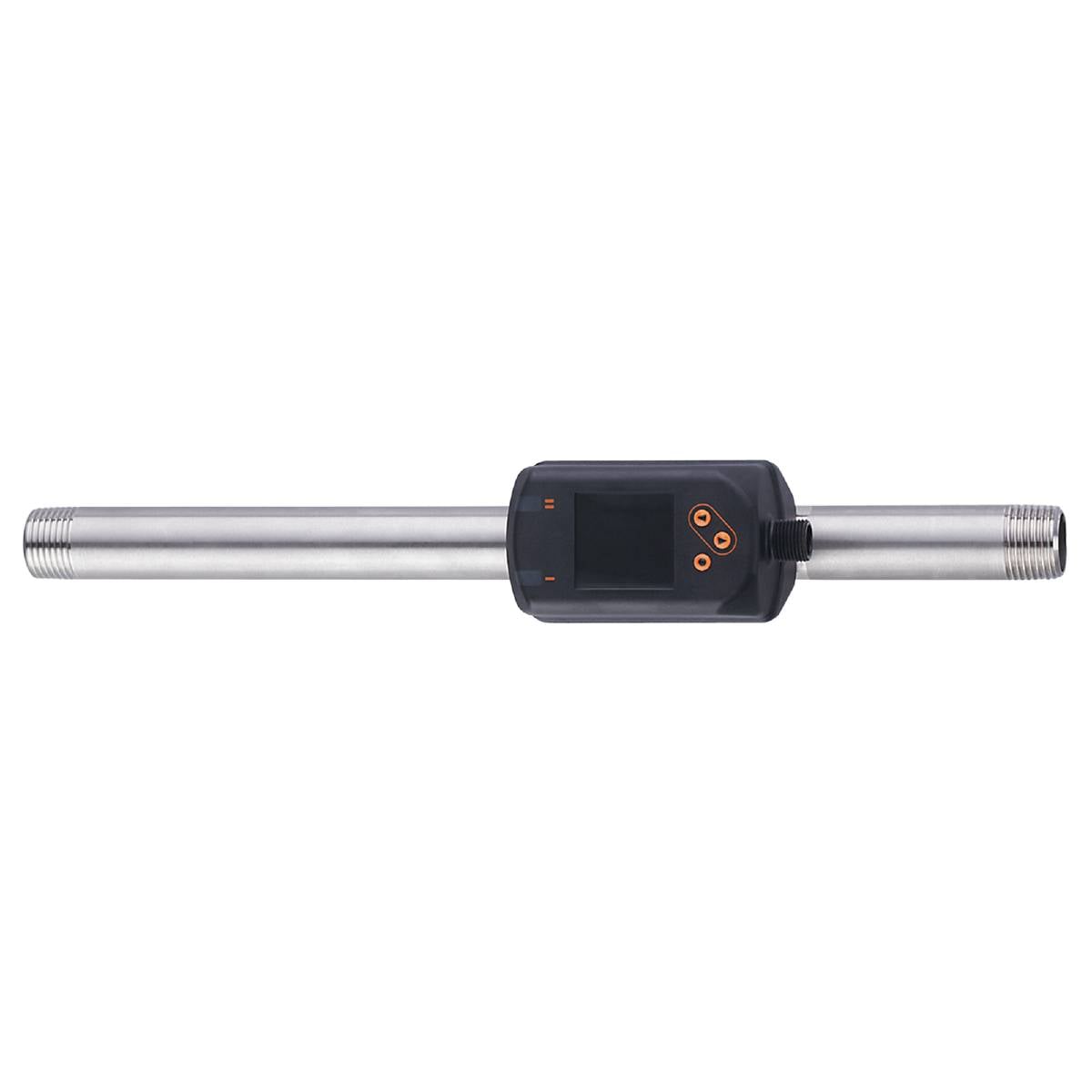

ifm Electronic Contador de aire comprimido SD6500 SD6500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321898

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

999,16 €^*

ifm Electronic Contador de aire comprimido SD6501 SD6501 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321896

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

995,80 €^*

ifm Electronic Contador de aire comprimido SD8500 SD8500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).

N.º artículo:3321907

Entrega Jue. 12/11

Enviado por Conrad Electronic

30 V/DC

18 V/DC

Contador de aire comprimido

Unidad(es)

Mín.: 1

Múltiplos: 1

1071,43 €^*

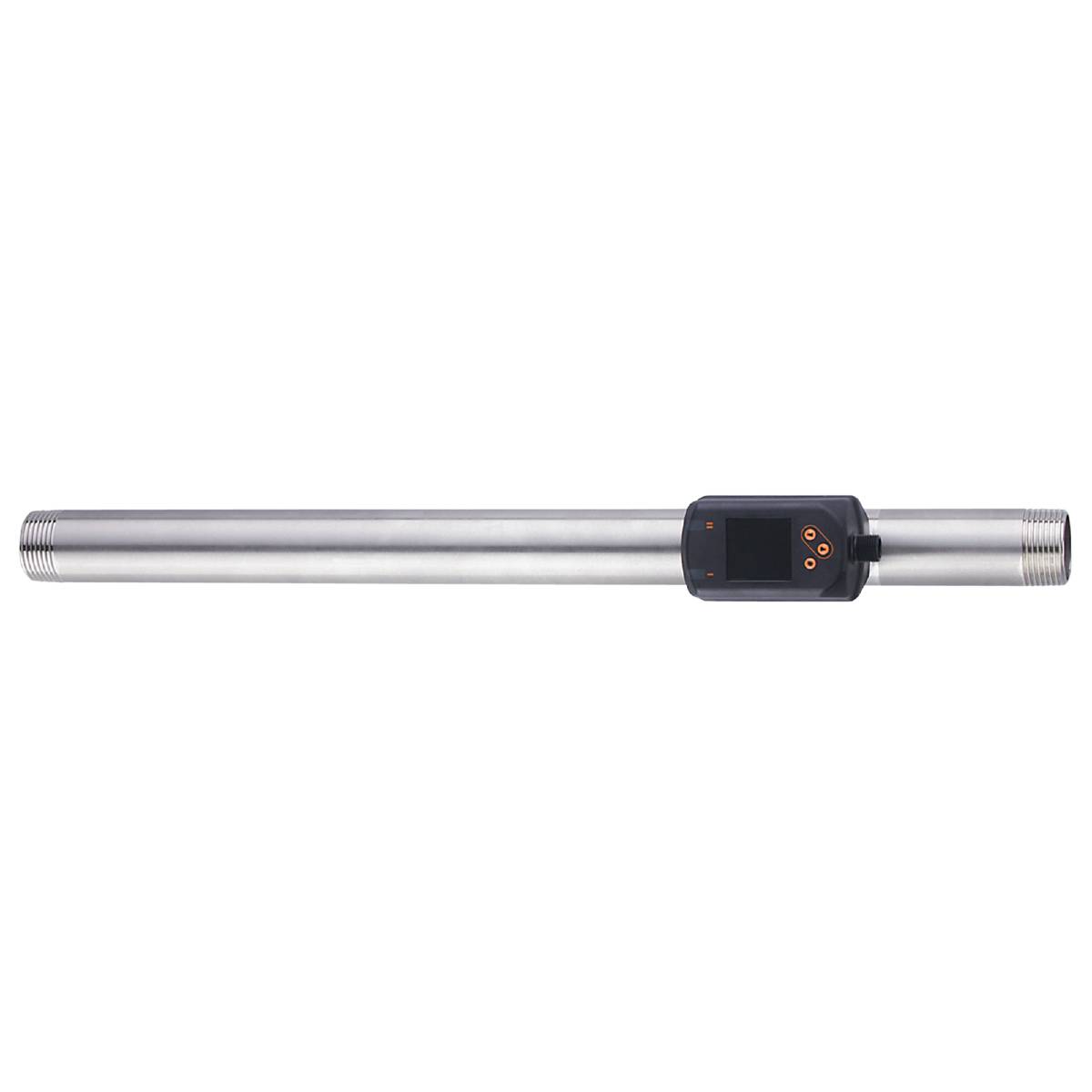

ifm Electronic Contador de aire comprimido SD8501 SD8501 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
