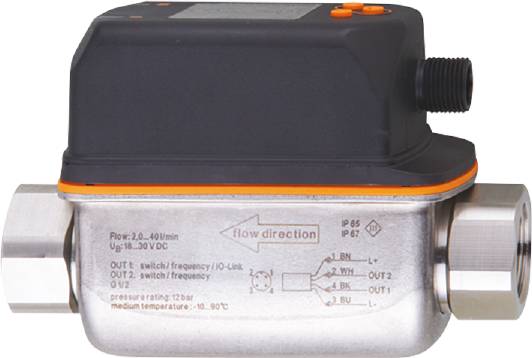

Similar a la imagen
ifm Electronic Sensor de flujo vórtex SV4500 SV4500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Tipo de producto
Sensor de flujo vórtex
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
30 V/DC
tipo
SV4500
Tensión de funcionamiento
18 - 30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (489,00 € / Unidad)
489,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de flujo de vórtice ifm SV4500
- Medición fiable del caudal y de la temperatura del medio.
- Con salida de conmutación o frecuencia y IO-Link
- Alineación óptima gracias a la pantalla giratoria.
- Pantalla a color de fácil lectura con indicador alterno rojo-verde.
- Apto para agua, agua desionizada y agua de refrigeración.
- Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.
Especificaciones técnicas
- Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 6
- Tiempo de respuesta - monitorización del flujo [s]: 1; (dAP = 0)
- Número de salidas digitales: 2
- Número de entradas y salidas: Número de salidas digitales: 2
- Rango de visualización - Monitorización de temperatura [°C]: -30...110
- Rango de visualización [l/min]: 0...24
- Rango de visualización [m³/h]: 0...1,44
- Resistencia a la compresión [MPa]: 1,2
- Revisión de IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: 0...60
- Par de apriete [Nm]: 30
- Aplicación: para uso industrial
- Resolución [l/min]: 0,1
- Resolución [m³/h]: 0,005
- Resolución - Monitorización de temperatura [°C]: 0,5
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; Señal de frecuencia; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación [s]:< 3
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...30 V CC
- Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
- Corriente nominal continua de la salida de conmutación CC [mA]: 100
- Resistencia a la compresión [bar]: 12
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Versión eléctrica: PNP/NPN
- Frecuencia en el punto final FRP [Hz]: 100...1000
- Frecuencia en el punto final FRP - monitorización de temperatura [Hz]: 100...1000
- Frecuencia del punto final FEP [l/min]: 4...20
- Punto final de frecuencia FEP [m³/h]: 0,24...1,2
- Punto final de frecuencia FEP - Monitoreo de temperatura [°C]: 10...90
- Punto de inicio de frecuencia FSP - Monitoreo de temperatura [°C]: -10...70
- Precisión - Monitorización de la temperatura [K]: ± 1
- Precisión (dentro del rango de medición) - Monitoreo de flujo: ± 2% MEW; (agua)
- Número total de salidas: 2
- Peso [g]: 442.000
- Monitorización de la temperatura en incrementos de [°C]: 0,5
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -20...80
- máximo. Caída de tensión de salida de conmutación de CC [V]: 2,5
- Medios: Agua; soluciones de glicol; lubricante refrigerante
- Temperatura media [°C]: -10...90
- Rango de medición [l/min]: 1...20
- Rango de medición [m³/h]: 0,06...1,2
- Rango de medición - control de temperatura [°C]: -10...90
- Dinámica de medición: 1:20
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso [ms]: 3
- MTTF: 342
- Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Lógica de conmutación; Salida de frecuencia; Retardo de conmutación/reinicio; Amortiguación; Unidad de visualización
- Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
- Conexión de proceso: Conexión roscada Rc 1/2 rosca interna DN8
- Datos de proceso analógico: 2
- Procesar datos en formato binario: 2
- Punto de desconexión rP [l/min]: 1...19,8
- Punto de desconexión rP [m³/h]: 0,06...1,19
- Punto de desconexión rP - Monitorización de temperatura [°C]: -10...89
- Punto de conmutación SP [l/min]: 1,2...20
- Punto de conmutación SP [m³/h]: 0,07...1,2
- Punto de conmutación SP - Monitorización de temperatura [°C]: -9...90
- Tamaño del paso [l/min]: 0,1
- Tamaño del paso [m³/h]: 0,005
- Clase de protección: IP 65; IP 67
- Clase de protección III
- Modo SIO: sí
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 30
- Resistente a sobrecargas: sí
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); ETFE; PA 6T; PPS; FKM
- Repetibilidad - Monitorización del flujo: ± 0,5 % MEW
- Tipo de producto
Sensor de flujo vórtex
- tipo
SV4500
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- conexión
M12
- Tiempo de reacción
1 s
- salidas
PNP
NPN
- Material
Acero inoxidable
- Material de la carcasa
Acero inoxidable V4A
- min temperatura del medio.
-10 °C
- Máx., La temperatura media
90 °C
- Presión de servicio (máx.)
12 bar
- precisión ±
2 %
IP65
- Peso
0.4420 kg
- min Temperatura ambiente.
0 °C
- Máx. Temperatura ambiente
60 °C
- Contenido
1 UD(S).
- Conforme a la normativa RoHS
Sí
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321049 ifm Electronic Sensor de flujo vórtex SV4500 SV4500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321049 ifm Electronic Sensor de flujo vórtex SV4500 SV4500 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Descripción
Sensor de flujo de vórtice ifm SV4500
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
