Name: ifm Electronic Sensor de flujo mecatrónico SBZ224 SBZ224 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Brand: ifm Electronic
SKU: 3321805
Availability: BackOrder

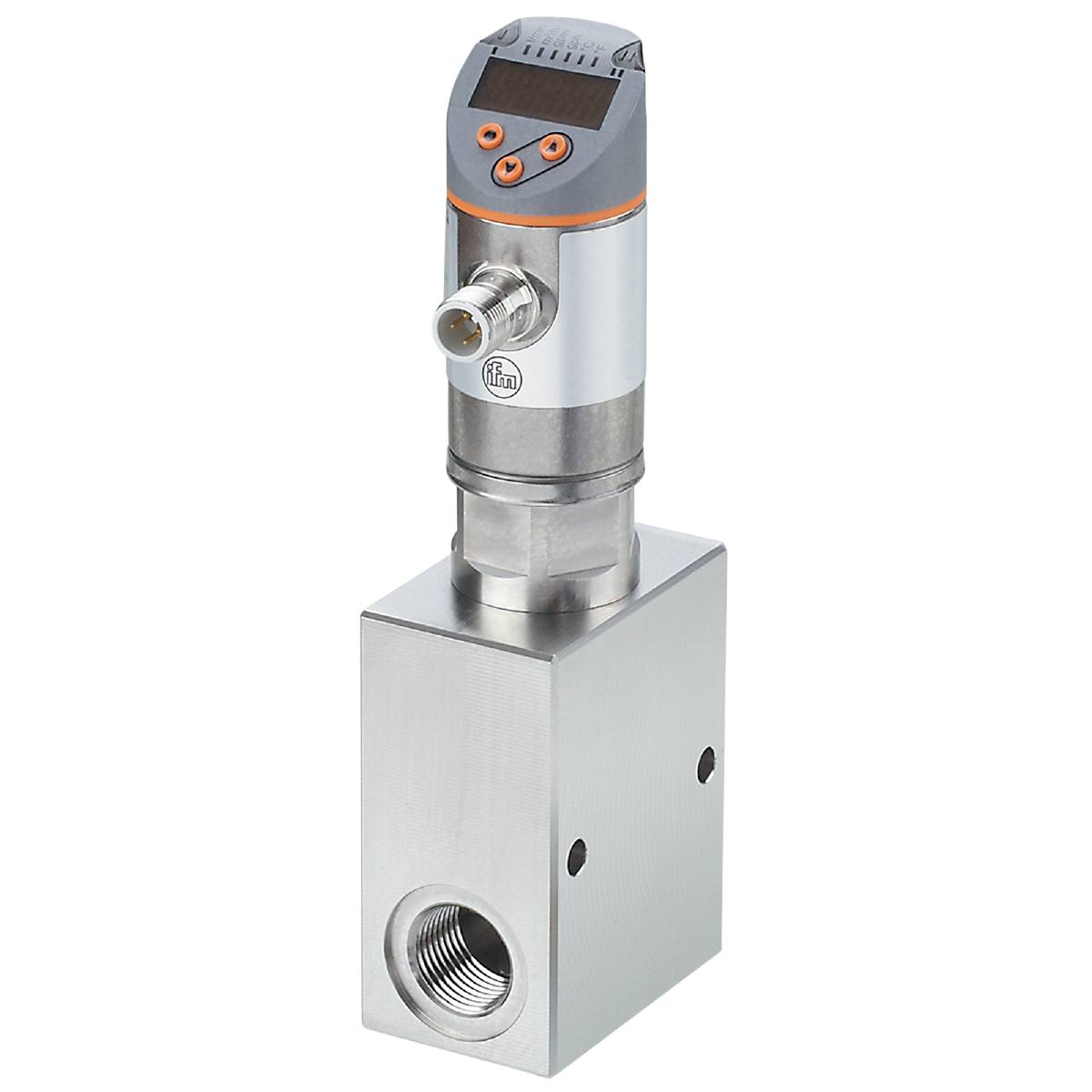

ifm Electronic Sensor de flujo mecatrónico SBZ224 SBZ224 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).-0

Similar a la imagen

Tipo de producto

Sensor de flujo mecatrónico

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

tipo

SBZ224

Tensión de funcionamiento

18 - 30 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1055,00 € / Unidad)

1055,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de flujo mecatrónico ifm SBZ224

Carcasa robusta con muy alta resistencia a la presión.
Resistente a los productos de limpieza gracias a sus componentes de acero inoxidable.
Uso flexible gracias a las salidas IO-Link, analógicas, de conmutación y de frecuencia.
El sensor de temperatura integrado ahorra en costes de hardware.
IO-Link permite documentar los procesos de limpieza.

Especificaciones técnicas

Dimensiones [mm]: 175,5 x 39 x 59
Corriente de salida analógica [mA]: 4...20
Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 120 (Q> 1 l/min)
Tiempo de respuesta - monitorización del flujo [s]: 0,01
Pantalla: Unidad de visualización: 6 LED verdes; Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica, pantalla alterna roja/verde, 4 dígitos; Programación: pantalla alfanumérica, 4 dígitos
Rango de visualización - Monitorización de temperatura [°C]: -32...122
Rango de visualización - Monitoreo de temperatura [°F]: -25.6...251.6
Rango de visualización [gph]: 0...951
Rango de visualización [gpm]: 0...15,86
Rango de visualización [l/min]: 0...60
Rango de visualización [m³/h]: 0...3,6
Resistencia a la compresión [MPa]: 20
Revisión de IO-Link: 1.1
Tamaño del paso: salida de conmutación de monitorización de flujo [s]: 0,1
Tamaño del paso - Salida analógica de monitorización de flujo [s]: 0,1
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: 0...60
Resolución [gph]: 1
Resolución [gpm]: 0,01
Resolución [l/min]: 0,01
Resolución [m³/h]: 0,001
Resolución - Monitorización de temperatura [°C]: 0,1
Resolución - Monitoreo de temperatura [°F]: 0,1
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; Señal de frecuencia; IO-Link
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]:< 3
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
Atenuación de salida analógica dAA - Monitorización de flujo [s]: 0...5
Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
Resistencia a la compresión [bar]: 200
Directiva sobre equipos a presión: Buenas prácticas de ingeniería
Frecuencia en el punto final FRP [Hz]: 10...10000
Frecuencia en el punto final FRP - monitorización de temperatura [Hz]: 10...10000
Frecuencia de salida [Hz]: 0...10000
Punto final de frecuencia FEP [gph]: 53...793
Punto final de frecuencia FEP [gpm]: 0,88...13,2
Frecuencia del punto final FEP [l/min]: 3,35...50
Punto final de frecuencia FEP [m³/h]: 0,2...3
Punto final de frecuencia FEP - Monitoreo de temperatura [°C]: 12...100
Punto final de frecuencia FEP - Control de temperatura [°F]: 53.6...212
Punto de inicio de frecuencia FSP - Monitoreo de temperatura [°C]: -10...78
Punto de inicio de frecuencia FSP - Monitoreo de temperatura [°F]: 14...172.4
Precisión - Monitoreo de temperatura [K]: 3 (25 °C; Q> 1 l/min)
Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (4% MW + 1% MEW); (Q> Caudal: 1 l/min; Temperatura del medio y ambiente: +22 °C ± 4 K; Posición de instalación: vertical.
Número total de salidas: 2
Peso [g]: 1734,300
En incrementos de - Monitoreo de temperatura [°C]: 0,1
Monitoreo de temperatura en incrementos de [°F]: 0.2
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -15...80
Máx. Carga [Ω]: 500
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos; agua; soluciones de glicol; lubricantes refrigerantes
Temperatura media [°C]: -10...100
Rango de medición [gph]: 16...793
Rango de medición [gpm]: 0,26...13,2
Rango de medición [l/min]: 1...50
Rango de medición [m³/h]: 0,06...3
Rango de medición - control de temperatura [°C]: -10...100
Rango de medición - control de temperatura [°F]: 14...212
Dinámica de medición: 1:50
Mín. Tiempo de ciclo del proceso [ms]: 3,2
MTTF: 170
Opciones de parametrización: Histéresis/ventana; normalmente cerrado/normalmente abierto; lógica de conmutación; salida de corriente/frecuencia; atenuación de salida conmutada/analógica; pantalla giratoria/conmutable; unidad de medida estándar; color del valor del proceso; factor de calibración
Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
Conexión de proceso: Conexión roscada G 1/2 rosca interna
Datos de proceso analógico: 2
Procesar datos en formato binario: 2
Punto de inversión rP [gph]: 0...787
Punto de inversión rP [gpm]: 0...13,12
Punto de desconexión rP [l/min]: 0...49,65
Punto de desconexión rP [m³/h]: 0...2,98
Punto de desconexión rP - Monitorización de temperatura [°C]: -10...99,3
Punto de desconexión rP - Monitorización de temperatura [°F]: 14...210,8
Punto de conmutación SP [gph]: 5...793
Punto de conmutación SP [gpm]: 0,08...13,2
Punto de conmutación SP [l/min]: 0,35...50
Punto de conmutación SP [m³/h]: 0,02...3
Punto de conmutación SP - Monitorización de la temperatura [°C]: -9.3...100
Punto de conmutación SP - Monitorización de temperatura [°F]: 15,2...212
Ciclos de conmutación mecánica: 10 millones
Tamaño del paso [gph]: 1
Tamaño del paso [gpm]: 0,02
Tamaño del paso [Hz]: 10
Tamaño del paso [l/min]: 0,05
Tamaño del paso [m³/h]: 0,005
Tamaño del paso - monitorización de temperatura [Hz]: 10
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 50
Corriente nominal por salida [mA]: 150; (200: ...60 °C; temperatura ambiente; 250: ...40 °C; temperatura ambiente)
Deriva de temperatura - Monitorización de temperatura: 0,029 °C / K
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Materiales en contacto con el fluido: 1.4401 (acero inoxidable / 316); 1.4404 (acero inoxidable / 316L); Junta tórica: FKM
Repetibilidad - Monitorización del flujo: ± 1 % MEW

Tipo de producto: Sensor de flujo mecatrónico

tipo: SBZ224

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 18 - 30 V/DC

conexión: M12

Tiempo de reacción: 0.01 s

salidas: IO-Link

Material: Acero inoxidable

Propiedad del material: Inoxidable

Material de la junta: FKM

Material de la carcasa: Acero inoxidable

min temperatura del medio.: -10 °C

Máx., La temperatura media: 100 °C

Presión de servicio (máx.): 200 bar

Peso: 1734.300 g

min Temperatura ambiente.: 0 °C

Máx. Temperatura ambiente: 60 °C

longitud: 175.5 mm

Anchura: 39 mm

Altura: 59 mm

Dimen.: (Lon. x Anch. x Alt.) 175.5 x 39 x 59 mm

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Irrelevante
