Name: ifm Electronic Sensor de flujo mecatrónico SBY232 SBY232 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Brand: ifm Electronic
SKU: 3320957
Availability: BackOrder

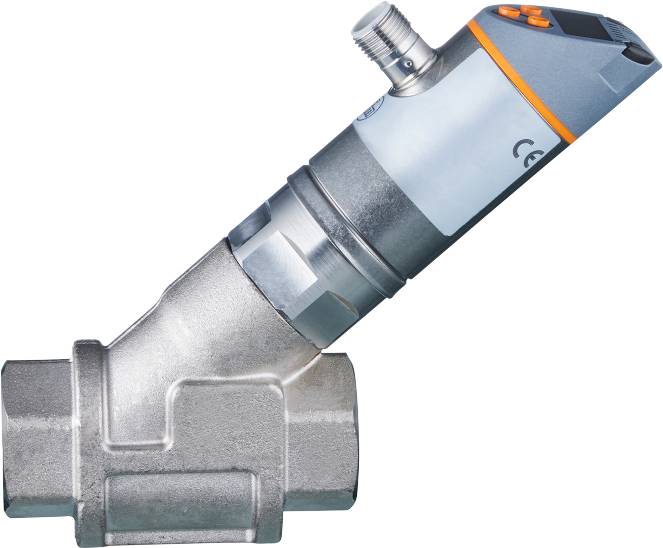

ifm Electronic Sensor de flujo mecatrónico SBY232 SBY232 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).-0

Similar a la imagen

Tipo de producto

Sensor de flujo mecatrónico

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

tipo

SBY232

Tensión de funcionamiento

18 - 30 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 13/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (373,95 € / Unidad)

373,95 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de flujo mecatrónico ifm SBY232

Medición precisa del caudal y la temperatura del medio.
Adecuado para agua, refrigerantes, aceites y soluciones de glicol gracias a sus curvas de medición integradas.
Prevención de reflujo confiable con tiempo de respuesta muy rápido
Con conmutación, salida analógica o de frecuencia y IO-Link.
Pantalla LED de fácil lectura con indicador alterno rojo-verde.
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Corriente de salida analógica [mA]: 4...20
Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 120 (Q> 1 l/min)
Tiempo de respuesta - monitorización del flujo [s]: 0,01
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 3 LED verdes; Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica, rojo/verde, 4 dígitos; Programación: pantalla alfanumérica, 4 dígitos
Rango de visualización - Monitorización de temperatura [°C]: -32...122
Rango de visualización [l/min]: 0...18
Rango de visualización [m³/h]: 0...1,08
Resistencia a la compresión [MPa]: 4
Revisión de IO-Link: 1.1
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: 0...60
Aplicación: para uso industrial
Resolución [l/min]: 0,05
Resolución [m³/h]: 0,005
Resolución - Monitoreo de temperatura [°C]: 1
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; Señal de frecuencia; IO-Link; (configurable)
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]:< 3
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
Atenuación de salida analógica dAA - Monitorización de flujo [s]: 0...5
Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
Corriente nominal continua de la salida de conmutación CC [mA]: 150; (por salida 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Resistencia a la compresión [bar]: 40
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
Frecuencia en el punto final FRP [Hz]: 10...10000
Frecuencia en el punto final FRP - monitorización de temperatura [Hz]: 10...10000
Frecuencia de salida [Hz]: 0...10000
Frecuencia del punto final FEP [l/min]: 1...15
Punto final de frecuencia FEP [m³/h]: 0,06...0,9
Punto final de frecuencia FEP - Monitoreo de temperatura [°C]: 12...100
Punto de inicio de frecuencia FSP - Monitoreo de temperatura [°C]: -10...78
Precisión - Monitoreo de temperatura [K]: 3 (25°C; Q> 1 l/min)
Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (4% MW + 1% MEW); (Q> 0,3 l/min; Temperatura media y ambiente: +22 °C ± 4 K)
Número total de salidas: 2
Peso [g]: 685.500
En incrementos de - Monitoreo de temperatura [°C]: 1
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -15...80
MAWP para aplicaciones según CRN [barra]: 40
Máx. Carga [Ω]: 500
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos; agua; soluciones de glicol; lubricantes refrigerantes
Temperatura media [°C]: -10...100
Rango de medición [l/min]: 0,3...15
Rango de medición [m³/h]: 0,018...0,9
Rango de medición - control de temperatura [°C]: -10...100
Dinámica de medición: 1:50
Mín. Tiempo de ciclo del proceso [ms]: 5
MTTF: 145
Opciones de parametrización: Histéresis/ventana; normalmente cerrado/normalmente abierto; lógica de conmutación; salida de corriente/frecuencia; selección de medios; atenuación de la salida de conmutación/analógica; pantalla giratoria/conmutable; unidad de medida estándar; color del valor del proceso.
Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo
Conexión de proceso: Conexión roscada Rp 3/4 rosca interna
Datos de proceso analógico: 2
Procesar datos en formato binario: 2
Punto de desconexión rP [l/min]: 0...14,9
Punto de desconexión rP [m³/h]: 0...0,895
Punto de desconexión rP - Monitorización de temperatura [°C]: -10...99
Punto de conmutación SP [l/min]: 0,1...15
Punto de conmutación SP [m³/h]: 0,005...0,9
Punto de conmutación SP - Monitorización de temperatura [°C]: -9...100
Ciclos de cambio (mecánicos): 10 millones
Tamaño del paso [l/min]: 0,05
Tamaño del paso [m³/h]: 0,005
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 50
Deriva de temperatura - Monitorización de temperatura: 0,029 °C / K
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Materiales en contacto con el medio: 1.4401 (acero inoxidable / 316); 1.4404 (acero inoxidable / 316L); latón (2.0371); latón niquelado químicamente; PPS; junta tórica: FKM
Repetibilidad - Monitorización del flujo: ± 1 % MEW

Tipo de producto: Sensor de flujo mecatrónico

tipo: SBY232

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 18 - 30 V/DC

características especiales: Indicación LED

conexión: M12

Tiempo de reacción: 0.01 s

salidas: Corriente analógica

Material: Acero inoxidable

Propiedad del material: Niquelado

Material de la junta: FKM

min temperatura del medio.: -10 °C

Máx., La temperatura media: 100 °C

Presión de servicio (máx.): 40 bar

Peso: 685.500 g

min Temperatura ambiente.: 0 °C

Máx. Temperatura ambiente: 60 °C

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Irrelevante
