Name: ifm Electronic Sensor de flujo magnético-inductivo SM9004 SM9004 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Brand: ifm Electronic
SKU: 3321878
Availability: BackOrder

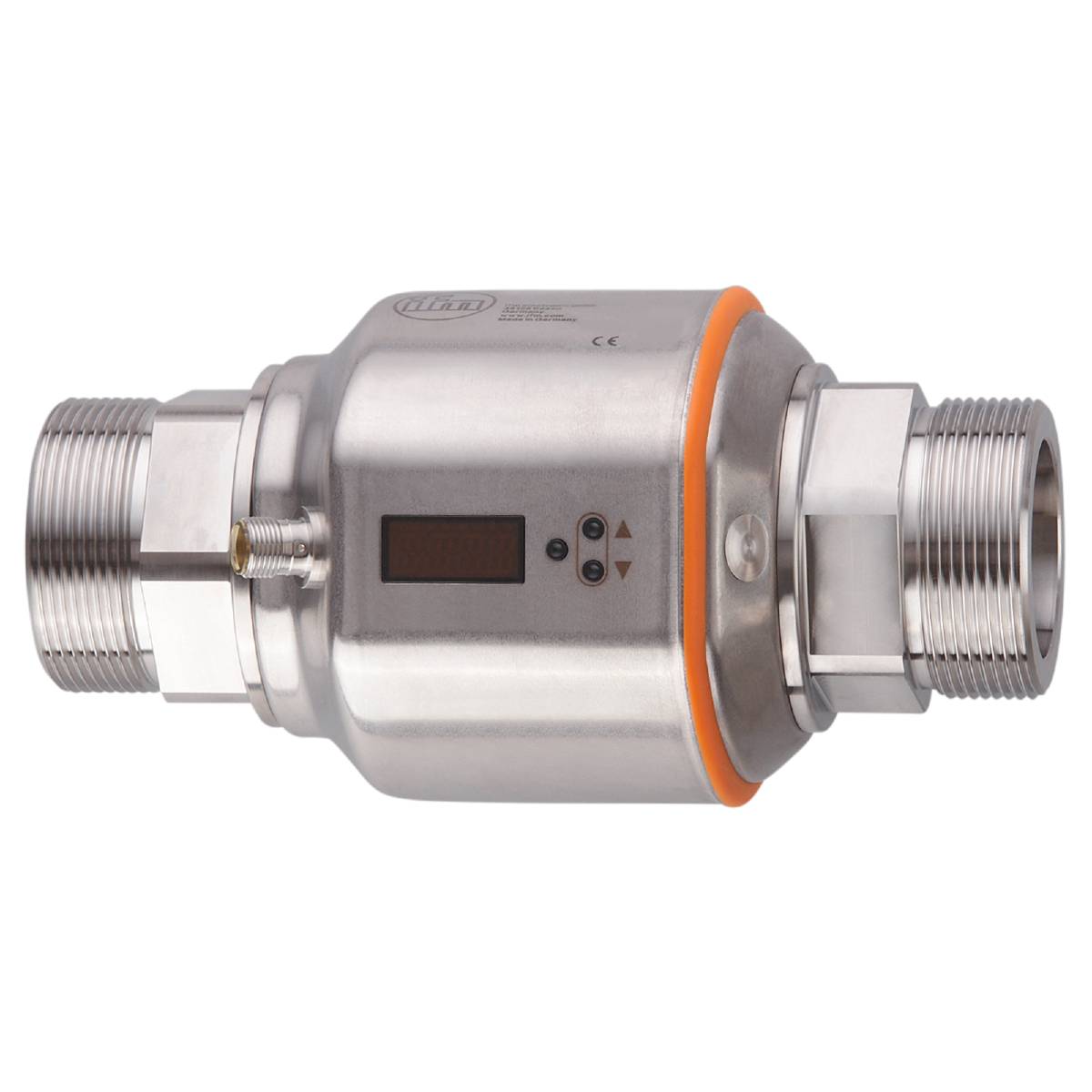

ifm Electronic Sensor de flujo magnético-inductivo SM9004 SM9004 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).-0

Similar a la imagen

Tipo de producto

Sensor de flujo magnético-inductivo

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

32 V/DC

Tipo de embalaje

Piece

tipo

SM9004

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1175,00 € / Unidad)

1175,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de flujo magnético-inductivo ifm SM9004

Medición precisa del caudal, el consumo y la temperatura del medio.
Alta precisión, reproducibilidad y dinámica de medición.
Con dos salidas analógicas precisas
Pantalla LED de 4 dígitos de fácil lectura

Especificaciones técnicas

Corriente de salida analógica [mA]: 4...20; (≤ 22; escalable)
Punto final analógico - monitorización de temperatura [°C]: 0...80
Punto final analógico - monitorización de temperatura [°F]: 32...176
Punto final analógico AEP [gph]: 955...4755
Punto final analógico AEP [gpm]: 15,9...79,3
Punto final analógico AEP [l/min]: 60...300
Punto final analógico AEP [m³/h]: 3,6...18
Punto de inicio analógico - Monitorización de temperatura [°C]: -20...60
Punto de inicio analógico - Monitoreo de temperatura [°F]: -4...140
Punto de partida analógico ASP [gph]: 0...3800
Punto de partida analógico ASP [gpm]: 0...63,4
Punto de partida analógico ASP [l/min]: 0...240
Punto de partida analógico ASP [m³/h]: 0...14,4
Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 3 (Q> 15 l/min) / T09 = 3 (Q> 4 gpm)
Tiempo de respuesta - monitorización del flujo [s]: 0,35; (dAP = 0)
Número de salidas analógicas: 2
Número de entradas y salidas: Número de salidas analógicas: 2
Pantalla: Unidad de visualización: 6 x LED verdes (l/min, m³/h, gpm, gph, °C, °F); Indicador de función: 1 x LED amarillo (10³); Valores medidos: pantalla alfanumérica de 4 dígitos; Programación: pantalla alfanumérica de 4 dígitos
Rango de visualización - Monitorización de temperatura [°C]: -40...100
Rango de visualización - Monitoreo de temperatura [°F]: -40...212
Rango de visualización [gph]: -5705...5705
Rango de visualización [gpm]: -95,1...95,1
Rango de visualización [l/min]: -360...360
Rango de visualización [m³/h]: -21,6...21,6
Unidad de visualización: l/min; m³/h; gpm; gph; °C; °F
Resistencia a la compresión [MPa]: 1,6
Rango de resistencia a la compresión [psi]: 232
Temperatura ambiente-1 [°C]: -10...60
Aplicación: Detección de conductos; para uso industrial.
Resolución [gph]: 5
Resolución [gpm]: 0,1
Resolución [l/min]: 0,5
Resolución [m³/h]: 0,02
Resolución - Monitorización de temperatura [°C]: 0,2
Resolución - Monitoreo de temperatura [°F]: 0,5
Señal de salida: Señal analógica
Tiempo de retardo de preparación [s]: 5
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...32 CC; (según SEL/PEL)
Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
Resistencia a la compresión [bar]: 16
Directiva sobre equipos a presión: Buenas prácticas de ingeniería; apto para fluidos del grupo 2; para fluidos del grupo 1, bajo pedido.
Precisión - Monitoreo de temperatura [K]: ± 1 (25 °C; Q> 15 l/min) / ± 1 (77 °F; Q> 4 gpm)
Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (0,8 % MW + 0,5 % MEW)
Número total de salidas: 2
Peso [g]: 3050,000
En incrementos de - Monitoreo de temperatura [°C]: 0,2
Monitoreo de temperatura en incrementos de [°F]: 0.5
Temperatura de almacenamiento [°C]: -25...80
Temperatura de almacenamiento [°F]: -13...176
MAWP para aplicaciones según CRN [barra]: 16
Máx. Carga [Ω]: 500
Medios: Medios líquidos conductores; agua; medios a base de agua
Temperatura media [°C]: -10...90
Temperatura media [°F]: 14...194
Rango de medición [gph]: 80...4755
Rango de medición [gpm]: 1,3...79,3
Rango de medición [l/min]: 5...300
Rango de medición [m³/h]: 0,3...18
Rango de medición - control de temperatura [°C]: -20...80
Rango de medición - control de temperatura [°F]: -4...176
Dinámica de medición: 1:60
Instalación: Conexión a la tubería mediante adaptador
MTTF: 85
Opciones de parametrización: La pantalla se puede apagar; Unidad de visualización; Detección de tubería vacía
Conexión de proceso: Conexión roscada G 2 DN50 con junta plana
Control de baja frecuencia (LFC) [gph]:< 240
Supresión de fugas LFC [gpm]:< 4
Supresión de flujo LFC [l/min]:< 15
Supresión de flujo LFC [m³/h]:< 0,9
Tamaño del paso [gph]: 5
Tamaño del paso [gpm]: 0,1
Tamaño del paso [l/min]: 0,5
Tamaño del paso [m³/h]: 0,02
Clase de protección: IP 65; IP 67
Clase de protección III
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 150
Deriva de temperatura - Monitorización de temperatura: ± 0,0333 °C / K; ± 0,0599 °F / K
Temperatura ambiente [°F]: 14...140
Protección contra polaridad inversa: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); 1.4571 (acero inoxidable / 316Ti); PEEK; Centellen; FKM
Repetibilidad - Monitorización del flujo: ± 0,2 % MEW

Tipo de embalaje: Piece

Tipo de producto: Sensor de flujo magnético-inductivo

tipo: SM9004

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

características especiales: Indicación LED

conexión: M12

Tiempo de reacción: 0.35 s

salidas: Corriente analógica

Material de la junta: PEEK

Diámetro nominal: 50 mm

min temperatura del medio.: -10 °C

Máx., La temperatura media: 90 °C

Presión de servicio (máx.): 16 bar

tipo de contacto: Analógico

Peso: 3050.000 g

min Temperatura ambiente.: -10 °C

Máx. Temperatura ambiente: 60 °C

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Sí
