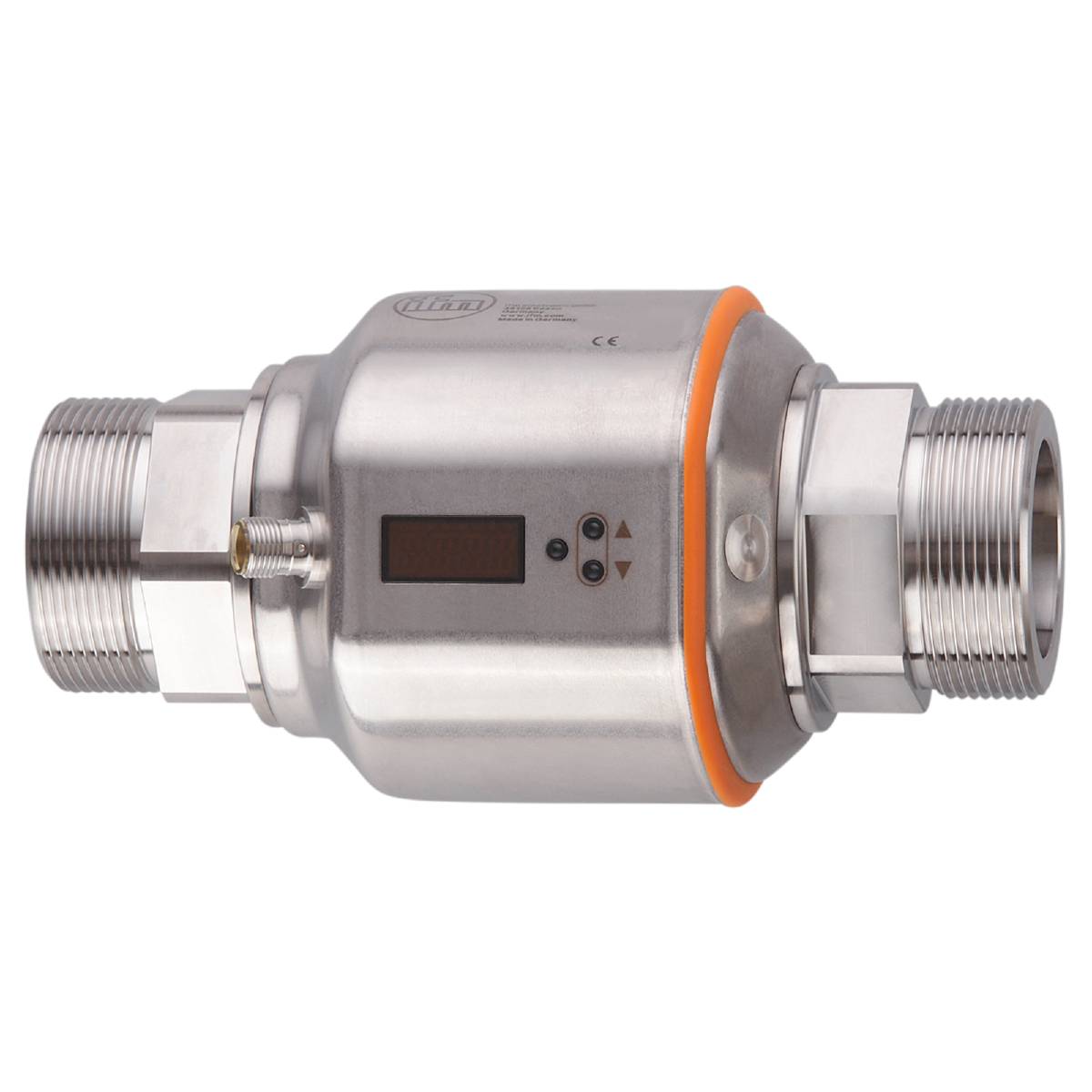

Name: ifm Electronic Sensor de flujo magnético-inductivo SM9001 SM9001 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).
Brand: ifm Electronic
SKU: 3321864
Availability: BackOrder

ifm Electronic Sensor de flujo magnético-inductivo SM9001 SM9001 Tensión de servicio (intervalo): 18 - 32 V/DC 1 UD(S).-0

Similar a la imagen

Tipo de producto

Sensor de flujo magnético-inductivo

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

32 V/DC

tipo

SM9001

Tensión de funcionamiento

18 - 32 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1175,00 € / Unidad)

1175,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de flujo magnético-inductivo ifm SM9001

Medición precisa del caudal, el consumo y la temperatura del medio.
Alta precisión, reproducibilidad y dinámica de medición.
Detección precisa de conductos vacíos
Con salida conmutada, analógica y de impulsos.
Pantalla LED de 4 dígitos de fácil lectura
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Tensión de salida analógica [V]: 0...10; (escalable)
Corriente de salida analógica [mA]: 4...20; (escalable)
Punto final analógico - monitorización de temperatura [°F]: 32...176
AEP de punto final analógico [gph]: 960...4800
Punto final analógico AEP [gpm]: 16...80
Punto de inicio analógico - Monitoreo de temperatura [°F]: -4...140
Punto de partida analógico ASP [gph]: 0...3840
Punto de partida analógico ASP [gpm]: 0...64
Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 3 (Q> 4 gpm)
Tiempo de respuesta - monitorización del flujo [s]: 0,35; (dAP = 0)
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 6 LED verdes (gpm, gph, gal, °F, 10³, 1000 x 10³); Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica de 4 dígitos; Programación: pantalla alfanumérica de 4 dígitos
Rango de visualización - Monitoreo de temperatura [°F]: -40...212
Rango de visualización [gph]: -5760...5760
Rango de visualización [gpm]: -96...96
Duración del pulso - monitorización del caudal [s]: 0,016...2
Revisión de IO-Link: 1.1
Norma SDCI: IEC 61131-9 CDV
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Aplicación: Función de totalizador; detección de tuberías vacías; para uso industrial.
Resolución [gph]: 5
Resolución [gpm]: 0,1
Resolución - Monitoreo de temperatura [°F]: 0,5
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; Señal de pulso; Señal de frecuencia; IO-Link; (configurable)
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]: 5
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...32 CC; (según SEL/PEL)
Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
Corriente nominal continua de la salida de conmutación CC [mA]: 250; (por salida)
Resistencia a la compresión [bar]: 16
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 en adelante Solicitud
Entradas: Reinicio del contador
Tiempo de retardo ajustable dS, dr - Monitorización del flujo [s]: 0...50
Versión eléctrica: PNP/NPN
Frecuencia de salida [Hz]: 0,1...10000
Precisión - Monitoreo de temperatura [K]: ± 1 (77 °F; Q> 4 gpm)
Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (0,8 % MW + 0,5 % MEW)
Número total de salidas: 2
Peso [g]: 26.000
Salida de pulsos: Medidor de flujo
Valor de pulso - monitoreo del caudal: 0,02...80 E06 gal
En incrementos de - monitoreo del caudal: 0,02 gal
Monitoreo de temperatura en incrementos de [°F]: 0.5
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°F]: -13...176
MAWP para aplicaciones según CRN [barra]: 16
Máx. Carga [Ω]: 500
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos conductores; agua; medios a base de agua
Temperatura media [°F]: 14...194
Rango de medición [gph]: 80...4800
Rango de medición [gpm]: 1,3...80
Rango de medición - control de temperatura [°F]: -4...176
Dinámica de medición: 1:60
Mín. Resistencia de carga [Ω]: 2000
Mín. Tiempo de ciclo del proceso [ms]: 5
Instalación: Conexión a la tubería mediante adaptador
MTTF: 85
Opciones de parametrización: Monitorización de caudal; Contador de cantidad; Contador preestablecido; Monitorización de temperatura; Histéresis/ventana; Contacto normalmente cerrado/normalmente abierto; Lógica de conmutación; Salida de corriente/tensión/frecuencia/pulso; Tiempo de puenteo de arranque; La pantalla se puede apagar; Unidad de visualización; Detección de tubería vacía
Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo
Conexión de proceso: Conexión roscada G 2 DN50 con junta plana
Datos de proceso analógico: 3
Procesar datos en formato binario: 2
Punto de inversión rP [gph]: 80...4775
Punto de inversión rP [gpm]: 1,3...79,6
Punto de reinicio rP - Monitoreo de temperatura [°F]: -3...175
Punto de conmutación SP [gph]: 105...4800
Punto de conmutación SP [gpm]: 1,7...80
Punto de conmutación SP - Monitorización de temperatura [°F]: -2...176
Control de baja frecuencia (LFC) [gph]:< 240
Supresión de fugas LFC [gpm]:< 4
Tamaño del paso [gph]: 5
tamaño del paso [gpm]: 0,1
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 150
Deriva de temperatura - Monitoreo de temperatura: ± 0,0185 °F / K
Resistente a sobrecargas: sí
Temperatura ambiente [°F]: 14...140
Protección contra polaridad inversa: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); 1.4571 (acero inoxidable / 316Ti); PEEK; Centellen; FKM
Repetibilidad - Monitorización del flujo: ± 0,2 % MEW

Tipo de producto: Sensor de flujo magnético-inductivo

tipo: SM9001

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

características especiales: Indicación LED

conexión: M12

Tiempo de reacción: 0.35 s

salidas: PNP
NPN

Material: Acero inoxidable

Material de la junta: FKM

Presión de servicio (máx.): 16 bar

Peso: 26.000 g

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Irrelevante
