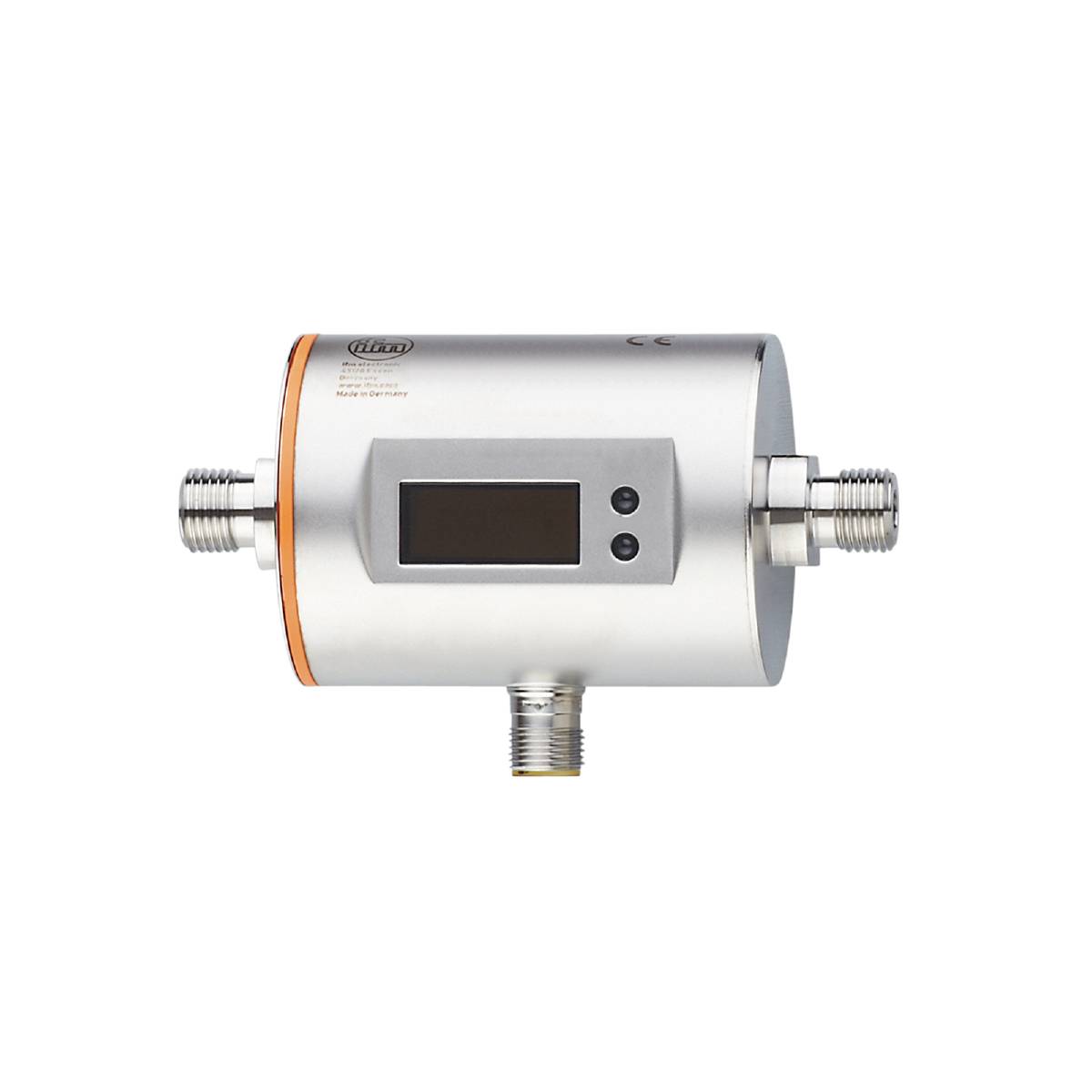

ifm Electronic Sensor de flujo magnético-inductivo SM4100 SM4100 Tensión de servicio (intervalo): 18 - 30 V/DC Alcance d
Tipo de producto
Sensor de flujo magnético-inductivo
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
30 V/DC
Alcance de medición (máx.)
3 l/min
tipo
SM4100
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (738,66 € / Unidad)
738,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de flujo magnético-inductivo ifm SM4100
- Medición precisa del caudal, el consumo y la temperatura del medio.
- Alta precisión, reproducibilidad y dinámica de medición.
- Con salida conmutada, analógica y de impulsos.
- Pantalla LED de 4 dígitos de fácil lectura
- Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.
Especificaciones técnicas
- Tensión de salida analógica [V]: 0...10; (escalable)
- Corriente de salida analógica [mA]: 4...20; (escalable)
- Punto final analógico - monitorización de temperatura [°C]: 0...80
- Punto final analógico AEP [ml/min]: 600...3000
- Punto de inicio analógico - Monitorización de temperatura [°C]: -20...60
- Punto de partida analógico ASP [ml/min]: 0...2400
- Dinámica de respuesta T05 / T09 - Monitoreo de temperatura [s]: T09 = 40 (Q> 1 l/min)
- Tiempo de respuesta - monitorización del flujo [s]: 0,15; (dAP = 0, T19)
- Número de salidas analógicas: 1
- Número de salidas digitales: 2
- Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
- Pantalla: Unidad de visualización: 6 LED verdes (ml/min, l/h, l, m³, °C, 10³); Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica de 4 dígitos; Programación: pantalla alfanumérica de 4 dígitos
- Rango de visualización [ml/min]: -1999...3600
- Resistencia a la compresión [MPa]: 1
- Duración del pulso - monitorización del caudal [s]: 0,008...2
- Revisión de IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -10...60
- Aplicación: Función de totalizador; para uso industrial.
- Resolución [ml/min]: 1
- Resolución - Monitorización de temperatura [°C]: 0,2
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; Señal analógica; Señal de pulso; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación [s]: 5
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
- Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
- Corriente nominal continua de la salida de conmutación CC [mA]: 200
- Resistencia a la compresión [bar]: 10
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Entradas: Reinicio del contador
- Tiempo de retardo ajustable dS, dr - Monitorización del flujo [s]: 0...50
- Versión eléctrica: PNP/NPN
- Exactitud - Control de temperatura [K]: ± 2,5 (Q> 0,5 l/min)
- Precisión (dentro del rango de medición) - Monitoreo de flujo: ± (2% MW + 0,5% MEW)
- Número total de salidas: 2
- Peso [g]: 537.000
- Salida de pulsos: Medidor de flujo
- Valor del pulso - monitorización del caudal: 1...3000 ml
- En incrementos de - Monitoreo de temperatura [°C]: 0,2
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -25...80
- MAWP para aplicaciones según CRN [barra]: 5.5
- Máx. Carga [Ω]: 500
- máximo. Caída de tensión en la salida de conmutación CC [V]: 2
- Medios: Medios líquidos conductores; agua; medios a base de agua
- Temperatura media [°C]: 0...60
- Rango de medición [l/min]: 0,005...3
- Rango de medición [ml/min]: 5...3000
- Rango de medición - control de temperatura [°C]: -20...80
- Mín. Resistencia de carga [Ω]: 2000
- Mín. Tiempo de ciclo del proceso [ms]: 4
- Instalación: Conexión a la tubería mediante adaptador
- MTTF: 144
- Opciones de parametrización: Monitorización de flujo; Contador de cantidad; Contador preestablecido; Monitorización de temperatura; Histéresis/ventana; Contactos normalmente abiertos/normalmente cerrados; Lógica de conmutación; Salida de corriente/tensión/pulso; Tiempo de puenteo de arranque; La pantalla se puede apagar; Unidad de visualización
- Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
- Conexión de proceso: Conexión roscada G 1/4 DN6 con junta plana
- Datos de proceso analógico: 3
- Procesar datos en formato binario: 2
- Punto de desconexión rP [ml/min]: 5...2984
- Punto de reinicio rP - Monitoreo de temperatura [°C]: -19.6...79.6
- Punto de conmutación SP [ml/min]: 20...3000
- Punto de conmutación SP - Monitorización de temperatura [°C]: -19,2...80
- Supresión de flujo LFC [ml/min]:< 60
- Clase de protección: IP 67
- Clase de protección III
- Modo SIO: sí
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 80
- Resistente a sobrecargas: sí
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); PEEK; EPDM
- Repetibilidad - Monitorización del flujo: ± 0,2 % MEW
- Tipo de producto
Sensor de flujo magnético-inductivo
- tipo
SM4100
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- conexión
M12
- Tiempo de reacción
0.15 s
- salidas
PNP
NPN
- Material de la junta
EPDM
- min temperatura del medio.
0 °C
- Máx., La temperatura media
60 °C
- Presión de servicio (máx.)
10 bar
- precisión ±
2 %
- Alcance de medida (mín.)
0.005 l/min
- Alcance de medición (máx.)
3 l/min
- Alcance de medición
0.005 - 3 l/min
- Peso
537.000 g
- min Temperatura ambiente.
-10 °C
- Máx. Temperatura ambiente
60 °C
- Contenido
1 UD(S).
- Conforme a la normativa RoHS
Sí
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 3321690 ifm Electronic Sensor de flujo magnético-inductivo SM4100 SM4100 Tensión de servicio (intervalo): 18 - 30 V/DC Alcance d
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321690 ifm Electronic Sensor de flujo magnético-inductivo SM4100 SM4100 Tensión de servicio (intervalo): 18 - 30 V/DC Alcance d
Descripción
Sensor de flujo magnético-inductivo ifm SM4100
