Similar a la imagen

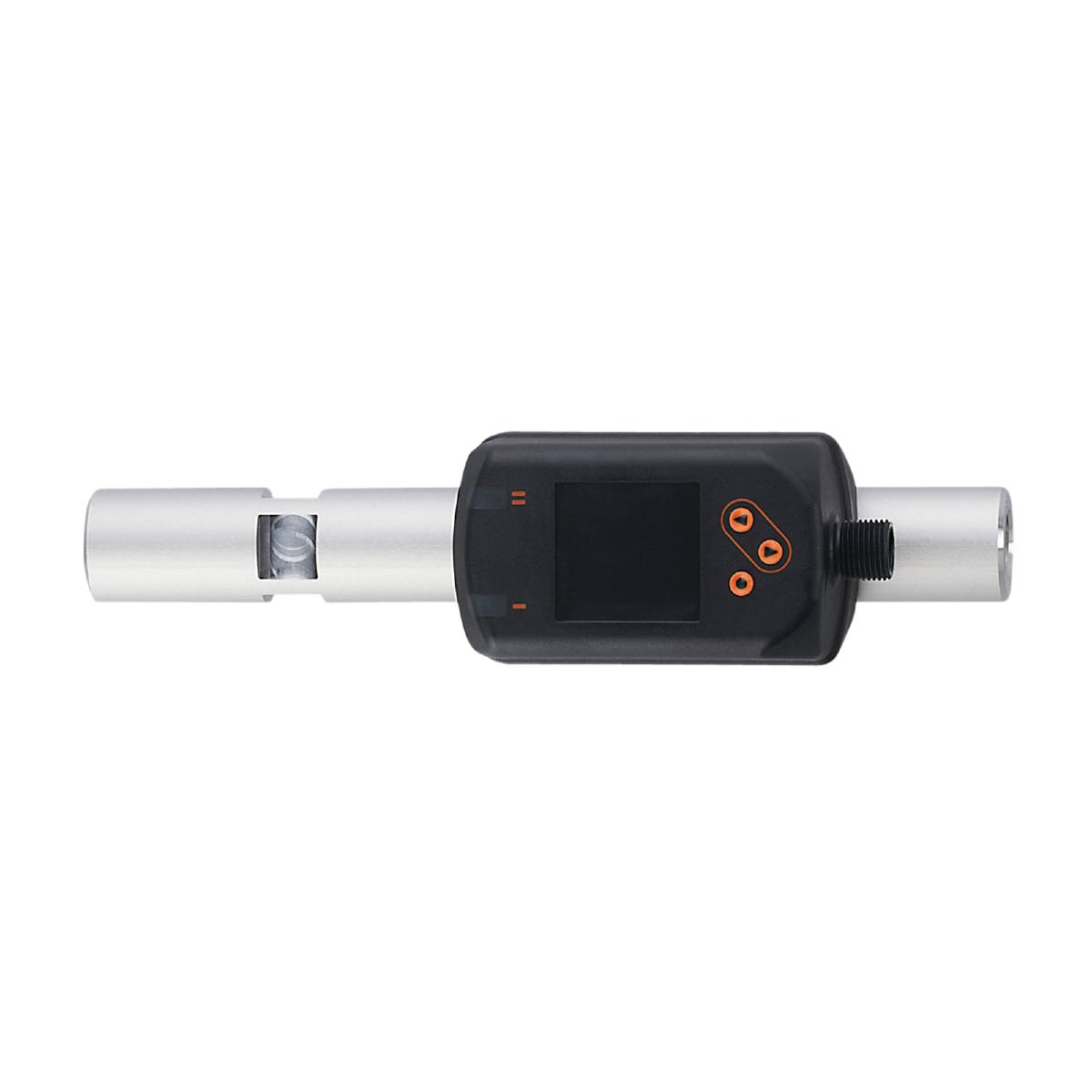

ifm Electronic Sensor de espacio de aire SDP110 SDP110 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Tipo de producto
Sensor de espacio de aire
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
30 V/DC
tipo
SDP110
Tensión de funcionamiento
18 - 30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (1535,00 € / Unidad)
1535,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de espacio de aire ifm SDP110
- Salida del entrehierro como valor absoluto
- Lecturas precisas en todo momento gracias al principio de medición con compensación de presión.
- Permite la detección de bloqueos y de espacios cero.
- El canal de medición autolimpiante puede soportar incluso la presión del aire de purga.
- Aprendizaje sencillo del valor límite con un solo clic.
- Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20; (escalable)
- Punto final analógico - monitorización de la presión [bar]: 2,2...16
- Punto final analógico AEP - relativo_sin_unidad: 200...1000
- Punto final analógico AEP - absoluto [µm]: 100...500
- Punto final analógico AEP - Monitorización del flujo [l/min]: 20...100
- Punto final analógico AEP - Monitorización del flujo [m/s]: 6,6...33,2
- Punto final analógico AEP - Monitorización del flujo [m³/h]: 1, 2...6
- Punto de inicio analógico - monitorización de presión [bar]: -1...12,8
- Punto de inicio analógico ASP - relativo_sin_unidad_de_medida: 0...800
- Punto de partida analógico ASP - absoluto [µm]: 0...400
- Punto de inicio analógico ASP - Monitorización del caudal [l/min]: 0...80
- Punto de inicio analógico ASP - Monitorización del flujo [m/s]: 0...26,6
- Punto de inicio analógico ASP - Monitorización del caudal [m³/h]: 0...4,8
- Tiempo de respuesta - monitorización del flujo [s]: 0,1; (dAP = 0)
- Tiempo de respuesta - monitorización de presión [s]: 0,05
- Número de salidas analógicas: 1
- Número de salidas digitales: 2
- Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
- Pantalla: Pantalla a color de 1,44", 128 x 128 píxeles; 2 LED amarillos
- Rango de visualización - control de presión [bar]: -1...20
- Rango de visualización - Monitorización del caudal [l/min]: 0...120
- Rango de visualización - Monitorización del caudal [m/s]: 0...39,8
- Rango de visualización - Monitorización del caudal [m³/h]: 0...7,2
- Resistencia a la compresión [MPa]: 1,6
- Revisión de IO-Link: 1.1
- Mín. Presión de rotura [MPa]: 6,4
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: 0...60
- Repetibilidad: ± (3% MW + 2 µm); (Presión 1...6 bar)
- Aplicación: para uso industrial
- Resolución absoluta [µm]: 1
- Resolución - Monitorización de presión [bar]: 0,05
- Resolución - relativa_sin_unidad: 1
- Resolución - Monitorización del caudal [l/min]: 0,2
- Resolución - Monitoreo de flujo [m/s]: 0,1
- Resolución - Monitoreo de flujo [m³/h]: 0,01
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación [s]: 1
- Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
- Valor del proceso de amortiguación dAP - Monitoreo de flujo [s]: 0...5
- Corriente nominal continua de la salida de conmutación CC [mA]: 150; (por salida)
- Resistencia a la compresión [bar]: 16
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para gases estables del grupo de fluidos 2.
- Entradas: Entrada de enseñanza
- Rango de ajuste - absoluto [µm]: 0...500; (dependiendo de la boquilla utilizada)
- Rango de configuración - relative_without_unit: 0...1000
- Versión eléctrica: PNP/NPN
- Precisión (dentro del rango de medición): ± (5 % PM + 5 µm); (presión 1...3 bar)
- Precisión (dentro del rango de medición) - Monitoreo de flujo: Clase 141: ± (2% MW + 1% MEW); Clase 344: ± (6% MW + 1,2% MEW); Calidad del aire según ISO 8573-1:2010; a una temperatura media de 23 °C.
- Peso [g]: 548.200
- Mayor diferencia de temperatura del rango - monitorización de presión [% MEW / 10 K]: ± 0,3
- Coeficiente de temperatura máximo de monitorización a presión cero [% MEW / 10 K]: ± 0,1
- En incrementos de - absoluto [µm]: 1
- En incrementos de - monitorización de presión [bar]: 0,01
- En pasos de - relative_without_unit: 1
- Desviación de la curva característica - monitorización de la presión:< ± 0,5; (BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño))
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -20...85
- Máx. Carga [Ω]: 500
- máximo. Caída de tensión de salida de conmutación de CC [V]: 2,5
- Humedad relativa máxima permitida [%]: 90
- Medio: Aire comprimido
- Temperatura media [°C]: -10...60
- Rango de medición - absoluto [µm]: 0...400; (dependiendo de la boquilla utilizada)
- Rango de medición - control de presión [bar]: -1...16
- Rango de medición - relativo_sin_unidad: 0...800
- Rango de medición - monitorización del caudal [l/min]: 0,8...100
- Rango de medición - monitorización del caudal [m/s]: 0,3...33,2
- Rango de medición - monitorización del caudal [m³/h]: 0,05...6
- Mín. Presión de rotura [bar]: 64
- Mín. Tiempo de ciclo del proceso [ms]: 7,2
- MTTF: 167
- Opciones de parametrización: Histéresis / Ventana; Apertura/Cierre; Salida de potencia; Pantalla giratoria/conmutable; Unidad de visualización; Función de aprendizaje
- Conexión de proceso: Conexión roscada G 1/4 DN8
- Datos de proceso analógico: 7
- Procesar datos en formato binario: 2
- Punto de inversión rP - absoluto [µm]: 0...498
- Punto de reinicio rP - Monitoreo de presión [bar]: -1...15,92
- Punto de reinicio rP - relativo_sin_unidad: 0...996
- Punto de desconexión rP - Monitorización del caudal [l/min]: 0,9...99,5
- Punto de inversión rP - Monitorización del flujo [m/s]: 0,3...33
- Punto de desconexión rP - Monitorización del caudal [m³/h]: 0,05...5,97
- Punto de conmutación SP - absoluto [µm]: 2...500
- Punto de conmutación SP - Monitorización de presión [bar]: -0,92...16
- Punto de conmutación SP - relativo_sin_unidad_de_medida: 4...1000
- Punto de conmutación SP - monitorización del caudal [l/min]: 1,4...100
- Punto de conmutación SP - Monitorización del caudal [m/s]: 0,5...33,2
- Punto de conmutación SP - Monitorización del caudal [m³/h]: 0,08...6
- Supresión de flujo LFC - Monitoreo de flujo [l/min]: 0,6...1
- Control de bajo caudal (LFC) - Monitorización del caudal [m/s]: 0,2...0,3
- Supresión de bajo caudal (LFC): Monitorización del caudal [m³/h]: 0,04...0,06
- Tamaño del paso - Monitorización del flujo [l/min]: 0,1
- Tamaño del paso - Monitoreo de flujo [m/s]: 0,1
- Tamaño del paso - Monitoreo del flujo [m³/h]: 0,01
- Clase de protección: IP 65; IP 67
- Clase de protección III
- Modo SIO: sí
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A
- Consumo de corriente [mA]:< 80
- Coeficiente de temperatura - monitorización del flujo [1/K]: ± 0,07 % MW
- Resistente a sobrecargas: sí
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: EN AW-6082 (aluminio); 1.4305 (acero inoxidable / 303); FKM; cerámica pasivada con vidrio; PPS GF40; Al2O3 (cerámica); acrilato; SINT-A51; 1.4301 (acero inoxidable / 304); CW510L (latón)
- Repetibilidad - monitorización de la presión: ± 0,2
- Repetibilidad - Monitorización del flujo: ± (0,8 % MW + 0,4 % MEW)
- Tipo de producto
Sensor de espacio de aire
- tipo
SDP110
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- características especiales
Indicación LED
- conexión
M12
- Tiempo de reacción
0.1 s
- salidas
PNP
NPN
- min temperatura del medio.
-10 °C
- Máx., La temperatura media
60 °C
- Presión de servicio (máx.)
16 bar
- Peso
548.200 g
- min Temperatura ambiente.
0 °C
- Máx. Temperatura ambiente
60 °C
- Contenido
1 UD(S).
- Conforme a la normativa RoHS
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321931 ifm Electronic Sensor de espacio de aire SDP110 SDP110 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321931 ifm Electronic Sensor de espacio de aire SDP110 SDP110 Tensión de servicio (intervalo): 18 - 30 V/DC 1 UD(S).
Descripción
Sensor de espacio de aire ifm SDP110
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
