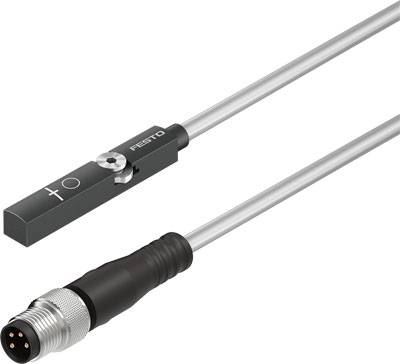

FESTO SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 Transmisor de posición 1 UD(S).
Tipo de producto
Transmisor de posición
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
tipo
SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
82,34 €
3
3% = 6,81 €
80,07 €
5
4% = 15,95 €
79,15 €
10
5% = 38,00 €
78,54 €
25
5% = 112,00 €
77,86 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (82,34 € / Unidad)
82,34 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Dirección de conexión: longitudinal
- Intervalo de muestreo típico: 2 ms
- Nota de aplicación: Soporte / Descripción general del sensor de accionamiento “El sensor adecuado para el accionamiento”
- Ruta de la solución:< = 0,02 mm mm
- Hora de apagado:< 4 ms ms
- Diseño: para ranura en T
- Tipo de montaje: se puede insertar desde arriba en una ranura y se atornilla en su lugar.
- Rango de tensión de funcionamiento CC: 10 - 30 V
- Posición de montaje deseada
- Hora de encendido:< 4 ms ms
- Opciones de configuración: IO-Link - botón capacitivo
- Conexión eléctrica 1, tipo de conexión: cable con enchufe
- Conexión eléctrica 1, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
- Conexión eléctrica 1, número de polos/cables: 4
- Conexión eléctrica 1, Tipo de montaje: Fijación con tornillos
- Alcance de la cobertura:< = 52 mm µm
- Color de la funda del cable: gris
- IO-Link, Clases de función: Canal de enseñanza - Diagnóstico - Identificación - Variable de datos de proceso (PDV) - Canal de señal de conmutación (SSC)
- IO-Link, modo de comunicación: COM2 (38,4 kBaud)
- IO-Link, tiempo de ciclo mínimo: 2,5 ms
- IO-Link, tipo de puerto: A
- IO-Link, perfil: Perfil de sensor inteligente
- IO-Link, protocolo: Dispositivo V 1.1
- IO-Link, ancho de datos de procesamiento ENTRADA: 2 bytes
- IO-Link, contenido de datos de procesamiento IN: PDV de 12 bits (valor de medición de posición) - SSC de 4 bits (señal de conmutación)
- Compatibilidad con IO-Link y modo SIO: sí
- Longitud del cable: 0,3 m
- Marca KC: KC-EMC
- Capacidad para soportar cortocircuitos: sí
- Cumplimiento de LABS: VDMA24364-B2-L
- Corriente en reposo:< 12 mA mA
- Característica de la línea: Cadena de arrastre + robot
- Error de linealidad típico en ± mm: ±1 mm
- Máx. Tensión de salida de conmutación CC: 30 V
- Máx. Frecuencia de conmutación: 125 Hz
- Máx. Potencia de conmutación de CC: 1,5 W
- Máx. Velocidad de desplazamiento: 3 m/s
- Máx. Corriente de salida: 50 mA
- Variable medida: Posición
- Principio de medición: efecto Hall magnético
- Peso del producto: 9,5 g
- Protocolo: I-Port - IO-Link
- Condiciones de prueba para el cable: Resistencia a la fatiga por flexión según la norma Festo - Cadena portacables: 5 millones de ciclos, radio de curvatura 28 mm - Resistencia a la torsión:> 300.000 ciclos, ±270°/0,1 m
- Ondulación residual: 0,1
- Salida de conmutación: 2x PNP o 2x NPN (configurable)
- Función del elemento de conmutación: Normalmente abierto/normalmente cerrado Conmutable
- Indicador de estado de conmutación: LED amarillo
- Grado de protección: IP65 - IP68
- Caída de tensión:< 0,5 VV
- Indicador de estado: LED rojo
- Resistencia a sobrecarga: disponible
- Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica de compatibilidad electromagnética (CEM) y con la normativa británica de seguridad y salud ocupacional (RoHS).
- Temperatura ambiente: -40 - 80 °C
- Temperatura ambiente durante el tendido de cables flexibles: -20 - 70 °C
- Protección contra polaridad inversa: para todas las conexiones eléctricas.
- Material de la carcasa: acero inoxidable de alta aleación reforzado con PA
- Material de la cubierta del cable: TPE-U(PUR)
- Material de los contactos del enchufe: aleación de cobre chapada en oro
- Material de la tuerca de unión: latón niquelado
- Nota sobre el material: Libre de halógenos - Cumple con la normativa RoHS
- Repetibilidad: 0,2 mm
- Organismo emisor del certificado: UL E232949
- Aprobación: Marca RCM - c UL us - Listado (OL)
- Tipo de producto
Transmisor de posición
- tipo
SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8
- Contenido
1 UD(S).
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
- Tensión de encendido (máx.)
30 V/DC
- Corriente de conmutación (máx.)
50 mA
- Max. Capacidad de conmutación
1.5 W
- características especiales
Indicación LED
- salidas
2 x PNP
- Resolución
0.02 mm
- ± tolerancia
1 mm
- conexión
Cable con conector M8, 4 polos
- La longitud del cable
0.3 m
IP65
IP68
- min temperatura.
-40 °C
- Máx. Temperatura
+80 °C
- Conforme a la normativa RoHS
Sí
- conexión
Conector
- Tipo de rosca, lado de conexión
M8 x 1
- Fabricante de la pieza.
8063974
- Material de cubierta
TPE-U(PUR)
- Número de polos
4
- Material de la carcasa
Acero inoxidable
PA
- Frecuencia de conmutación
125 Hz
- Peso
9.5 g
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2801949 FESTO SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 Transmisor de posición 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2801949 FESTO SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 Transmisor de posición 1 UD(S).
Descripción
Transmisor de posición SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8, diseño para ranura en T, aprobaciones (* Marca RCM, * c UL us - Listed (OL)), (ver declaración de conformidad) (* según la Directiva EMC de la UE, * según la Directiva RoHS de la UE), marca UKCA (ver declaración de conformidad) (* según las regulaciones del Reino Unido para EMC, * según las regulaciones RoHS del Reino Unido), marca KC = KC-EMC
