Name: FESTO Módulo de entrada 8086606 CPX-AP-I-4AI-U-I-RTD-M12 1 UD(S).
Brand: FESTO
SKU: 2803842
Availability: BackOrder

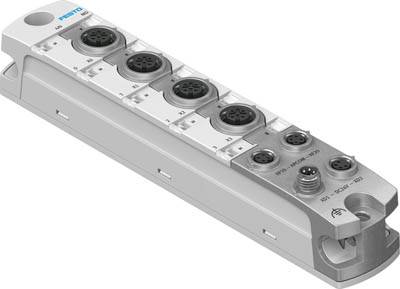

FESTO Módulo de entrada 8086606 CPX-AP-I-4AI-U-I-RTD-M12 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 09/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (399,16 € / Unidad)

399,16 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Dimensiones Ancho x Largo x Alto: 30 mm x 170 mm x 35 mm
Protección contra cortocircuitos en las entradas: fusible electrónico interno por módulo.
Número de entradas: 4
Tipo de montaje: con orificio pasante - en carril DIN con accesorios
Formato de datos: 15 bits + signo - escalado lineal
Diagnóstico mediante comunicación interna: Rotura de cable - Fallo del módulo - Cortocircuito/sobrecarga de la alimentación del sensor - Error de parámetro - Error de parametrización - Sobrecarga de entrada analógica - Límite superior superado - Subdesbordamiento/Desbordamiento - Límite inferior superado
Diagnóstico mediante LED: Estado por canal - Diagnóstico por módulo
Autoconsumo a la tensión nominal de funcionamiento de los componentes electrónicos/sensores: típico 38 mA
Entrada de conexión eléctrica, tipo de conexión: 4 tomas
Entrada de conexión eléctrica, tecnología de conexión: M12x1, codificación A según EN 61076-2-101
Entrada de conexión eléctrica, número de polos/cables: 5
Entrada de conexión eléctrica, función: entrada analógica
Entrada de conexión eléctrica, nota sobre la tecnología de conexión: Para cumplir con las especificaciones técnicas, el otro lado debe estar blindado y tener superficies de contacto chapadas en oro.
Límites de error utilizables en función del rango de temperatura ambiente: ±0,15% para voltaje - ±0,15% para corriente - ±0,35% para resistencia - ±0,9% para temperatura
Límite de error básico a 25 °C: ±0,1 % para voltaje - ±0,1 % para corriente - ±0,2 % para resistencia - ±0,4 % para temperatura
Nota sobre la tensión de funcionamiento: Se requieren fuentes de alimentación SELV/PELV; tenga en cuenta la caída de tensión.
Nota sobre el grado de protección: las conexiones no utilizadas están selladas.
Marca KC: KC-EMC
Interfaz de comunicación, tipo de conexión: 2 tomas
Interfaz de comunicación, tecnología de conexión: M8x1, codificada según EN 61076-2-114
Interfaz de comunicación, número de polos/cables: 4
Interfaz de comunicación, función: Comunicación del sistema XF10 IN / XF20 OUT
Interfaz de comunicación, protocolo: AP-COM
Interfaz de comunicación, blindaje: sí
Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
Temperatura de almacenamiento: -40 - 70 °C
Máx. Longitud del cable: 30 m para entradas - 50 m para comunicación del sistema
Máx. Alimentación: 2 x 4 A (se requiere fusible externo)
Corriente de entrada total máxima por módulo: 01:00:00
Variables medidas: Temperatura - Voltaje - Corriente - Resistencia
Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
Interrupción del suministro eléctrico: 10 ms
Posible separación de canales de entrada - comunicación interna: sí
Canal de entradas de aislamiento potencial - canal: no
Peso del producto: 166 g
Humedad relativa: 5 - 95% - sin condensación
Grado de protección: IP65 - IP67
Rango de señal: -10 - 10 V - -5 - 5 V - 0 - 10 V - 0 - 20 mA - 1 - 5 V - 4 - 20 mA - 0 - 500 ohmios
Fuente de alimentación, tipo de conexión: enchufe
Fuente de alimentación, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Fuente de alimentación, número de polos/cables: 4
Fuente de alimentación, función: Electrónica/sensores y carga de entrada
Transmisión de voltaje, tipo de conexión: toma
Transmisión de tensión, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Transmisión de voltaje, número de polos/cables: 4
Transmisión de voltaje, función: electrónica/sensores y soporte de carga.
Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
Temperatura ambiente: -20 - 50 °C
Protección contra polaridad inversa: sí
Material de sellado: NBR
Material de la carcasa: PA - PC - zinc fundido a presión, niquelado
Material de la junta tórica: FPM
Nota sobre el material: Cumple con la normativa RoHS.
Repetibilidad: ±0,025 % a 25 °C
Fluctuaciones de voltaje admisibles para componentes electrónicos/sensores: ± 25 %
Aprobación: Marca RCM

Tipo de producto: Módulo de entrada

Fabricante de la pieza.: 8086606

longitud: 170 mm

Máx. Temperatura ambiente: +50 °C

min Temperatura ambiente.: -20 °C

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2803842 FESTO Módulo de entrada 8086606 CPX-AP-I-4AI-U-I-RTD-M12 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2803842 FESTO Módulo de entrada 8086606 CPX-AP-I-4AI-U-I-RTD-M12 1 UD(S).

Descripción

Módulo de entrada analógica CPX-AP-I-4AI-UI-RTD-M12, dimensiones An. x L. x Al. = 30 mm x 170 mm x 35 mm, número de entradas = 4, diagnóstico mediante LED = (* diagnóstico por módulo, * estado por canal), diagnóstico mediante comunicación interna = (* rotura de cable, * error del módulo, * cortocircuito/sobrecarga de la alimentación del sensor, * error de parámetro, * error de parametrización, * sobrecarga de entrada analógica, * límite superior excedido, * subdesbordamiento/desbordamiento, * límite inferior excedido), protección contra polaridad inversa = sí

Este texto es el resultado de una traducción automática.
