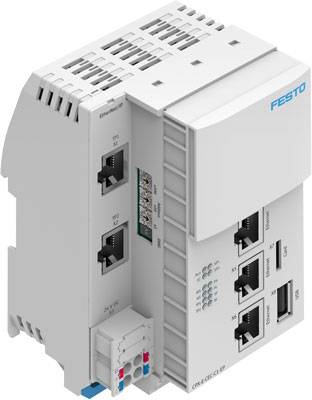

FESTO Mando 4252744 CPX-E-CEC-M1-EP 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (1839,50 € / Unidad)
1839,50 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Dimensiones Ancho x Largo x Alto: 75,9 mm x 124,3 mm x 82,5 mm
- Tiempo de procesamiento: aprox. 200 µs/1 k instrucción
- Controles: Interruptor DIP para RUN/STOP - Opcional: Unidad de control CDSB - Interruptor giratorio para ajuste de dirección
- Tipo de montaje: con carril DIN
- Datos de la CPU: 512 MB de RAM - Doble núcleo de 766 MHz
- Diagnóstico mediante LED: Modo de fuerza
- Autoconsumo a la tensión nominal de funcionamiento de los componentes electrónicos/sensores: típico 150 mA
- Configuración de la dirección IP: DHCP - a través de CoDeSys - opcional: a través de la unidad de control CDSB
- Interfaz Ethernet, tipo de conexión: 2 tomas
- Interfaz Ethernet, tecnología de conexión: RJ45
- Interfaz Ethernet, número de polos/cables: 8
- Interfaz Ethernet, función: Conmutador - diagnóstico
- Interfaz Ethernet, protocolo: EasyIP - Modbus TCP - OPC-UA - TCP/IP
- Interfaz Ethernet, velocidad de transmisión: 10 Mbit/s - 100 Mbit/s
- Interfaz de bus de campo: Ethernet
- Interfaz de bus de campo 2, tipo de conexión: socket
- Interfaz Fieldbus 2, tecnología de conexión: RJ45
- Interfaz Fieldbus 2, número de polos/cables: 8
- Interfaz de bus de campo 2, tipo: Ethernet
- Interfaz de bus de campo 2, Función: Conexión de bus extendida
- Interfaz Fieldbus 2, aislamiento galvánico: sí
- Interfaz Fieldbus 2, protocolo: EtherCAT Master
- Interfaz Fieldbus 2, velocidad de transmisión: 100 Mbit/s
- Interfaz de bus de campo, tipo de conexión: 2 tomas
- Interfaz de bus de campo, tecnología de conexión: RJ45
- Interfaz de bus de campo, número de polos/cables: 8
- Interfaz Fieldbus, aislamiento galvánico: sí
- Interfaz de bus de campo, volumen máximo de salidas de direcciones: 512 bytes
- Interfaz de bus de campo, volumen máximo de entradas de direcciones: 512 bytes
- Interfaz de bus de campo, protocolo: EtherNet/IP
- Interfaz Fieldbus, velocidad de transmisión: 100 Mbit/s
- Bloques de funciones: y otros - Estado de diagnóstico de CPX-E - Copiar rastro de diagnóstico de CPX-E - Leer diagnósticos del módulo CPX-E
- Nota sobre la temperatura ambiente: -5 - 60 °C para instalación vertical.
- Marca KC: KC-EMC
- Compatibilidad con la configuración: unidad de control CODESYS V3 - CDSB
- Clase de resistencia a la corrosión KBK: 0 - sin tensión de corrosión
- Temperatura de almacenamiento: -20 - 70 °C
- Máx. Suministro eléctrico: 08:00:00
- Máx. Volumen de direcciones para salidas: 64 bytes
- Máx. Volumen de la dirección de entrada: 64 bytes
- Máx. Número de módulos: 10
- Marcador: Concepto de variable CoDeSys - 120 kB de datos remanentes
- Parámetros del módulo: Agrupación de alarmas de canal - Diagnóstico de subtensión - Alarmas de canal de subtensión - Visualización de valor de proceso, módulos analógicos
- Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
- Interrupción de cortes de energía: 20 ms
- Peso del producto: 288 g
- Software de programación: CODESYS proporcionado por Festo
- Memoria del programa: 100 MB (programa de usuario)
- Tiempo de búfer del reloj en tiempo real: 3 semanas
- Espaciado entre contactos 18,9 mm
- Humedad relativa: 95% - sin condensación
- Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
- Protección contra contacto directo e indirecto: Voltaje extrabaja funcional con aislamiento seguro (PELV)
- Tipo de seguridad: IP20
- Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6.
- Fuente de alimentación, tipo de conexión: bloque de bornes
- Fuente de alimentación, tecnología de conexión: Bloque de terminales con resorte
- Fuente de alimentación, número de polos/cables: 4
- Fuente de alimentación, función: electrónica y sensores
- Alimentación eléctrica, nota sobre la sección transversal del conductor: 0,2 - 2,5 mm² para conductores flexibles sin terminales.
- Alimentación eléctrica, sección transversal del conductor: 0,2 - 1,5 mm²
- Medio de almacenamiento: Micro SD< = 32 GB - Memoria USB< = 32 GB
- Parámetros del sistema: Memoria de diagnóstico - Respuesta a prueba de fallos - Inicio del sistema
- Temperatura ambiente: -5 - 50 °C
- Interfaz USB: USB 2.0
- Material de la vivienda: PA
- Nota sobre el material: Contiene sustancias que contienen LABS (Lab, Bilibili, Alcohol y Sustancias Tóxicas) - Cumple con la normativa RoHS.
- Organismo emisor del certificado: UL E239998
- Fluctuaciones de voltaje admisibles para componentes electrónicos/sensores: ± 25 %
- Aprobación: Marca RCM - c UL us - Listado (OL)
- Características adicionales: CODESYS V3 con SoftMotion
- Tipo de producto
Mando
- Fabricante de la pieza.
4252744
- longitud
124.3 mm
- Máx. Temperatura ambiente
+50 °C
- min Temperatura ambiente.
-5 °C
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2803518 FESTO Mando 4252744 CPX-E-CEC-M1-EP 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2803518 FESTO Mando 4252744 CPX-E-CEC-M1-EP 1 UD(S).
Descripción
Dimensiones del controlador CPX-E-CEC-M1-EP (Ancho x Largo x Alto) = 75,9 mm x 124,3 mm x 82,5 mm, paso = 18,9 mm, datos de la CPU = (* 512 MB de RAM, * Dual Core 766 MHz), diagnóstico LED = Modo forzado, soporte de configuración = (* Unidad de control CDSB, * CODESYS V3)
