Name: FESTO Interfaz 8086609 CPX-AP-I-EC-M12 1 UD(S).
Brand: FESTO
SKU: 2803420
Availability: BackOrder

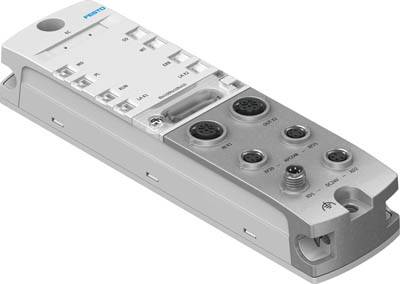

FESTO Interfaz 8086609 CPX-AP-I-EC-M12 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (478,15 € / Unidad)

478,15 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Dimensiones Ancho x Largo x Alto: 45 mm x 170 mm x 35 mm
Tipo de montaje: con orificio pasante - en carril DIN con accesorios
Diagnóstico basado en bus: Apagado de carga - APDD no válido - Comunicación con el módulo AP interrumpida - Sobretensión electrónica/sensor - Sobretensión de carga - Subtensión electrónica/sensor - Subtensión de carga
Diagnóstico mediante comunicación interna: Fallo del módulo - Salida de cortocircuito/sobrecarga - Alimentación del sensor de cortocircuito/sobrecarga - Alimentación de carga por subtensión
Diagnóstico mediante LED: EtherCAT RUN - Alimentación para electrónica/sensores - Alimentación para carga - Mantenimiento requerido - Diagnóstico del sistema - Diagnóstico por módulo
Autoconsumo a tensión nominal de funcionamiento electrónica/sensores: Típ. 90 mA
Autoconsumo a carga de tensión nominal de funcionamiento: típicamente 5 mA
Interfaz de bus de campo: Ethernet
Interfaz de bus de campo, tipo de conexión: 2 tomas
Interfaz de bus de campo, tecnología de conexión: M12x1, codificada según EN 61076-2-101
Interfaz de bus de campo, número de polos/cables: 4
Interfaz Fieldbus, aislamiento galvánico: sí
Interfaz de bus de campo, protocolo: EtherCAT
Interfaz Fieldbus, velocidad de transmisión: 100 Mbit/s
Nota sobre la tensión de funcionamiento: Se requieren fuentes de alimentación SELV/PELV; tenga en cuenta la caída de tensión.
Nota sobre la longitud máxima del cable: Alimentación eléctrica según tensión nominal.
Nota sobre el grado de protección: las conexiones no utilizadas están selladas.
Marca KC: KC-EMC
Interfaz de comunicación, tipo de conexión: 2 tomas
Interfaz de comunicación, tecnología de conexión: M8x1, codificada según EN 61076-2-114
Interfaz de comunicación, número de polos/cables: 4
Interfaz de comunicación, función: Comunicación del sistema XF20 OUT / XF21 OUT
Interfaz de comunicación, protocolo: AP-COM
Interfaz de comunicación, blindaje: sí
Soporte de configuración: archivo ESI
Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
Temperatura de almacenamiento: -40 - 70 °C
Máx. Longitud del cable: 50 m Comunicación del sistema
Máx. Fuente de alimentación: 2 x 4 A (Se requiere copia de seguridad externa)
Volumen máximo de direcciones para salidas: 2048 bytes
Máx. Volumen de direcciones para entradas: 2048 bytes
Máx. Número de módulos: 80
Tensión nominal de funcionamiento en CC: 24 V
Tensión nominal de funcionamiento de la electrónica/sensores de CC: 24 V
Interrupción del suministro eléctrico: 10 ms
Peso del producto: 186 g
Humedad relativa: 5 - 95% - sin condensación
Grado de protección: IP65 - IP67
Fuente de alimentación, tipo de conexión: enchufe
Fuente de alimentación, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Fuente de alimentación, número de polos/cables: 4
Fuente de alimentación, función: Electrónica/sensores y carga de entrada
Transmisión de voltaje, tipo de conexión: toma
Transmisión de tensión, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
Transmisión de voltaje, número de polos/cables: 4
Transmisión de voltaje, función: electrónica/sensores y soporte de carga.
Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
Temperatura ambiente: -20 - 50 °C
Protección contra polaridad inversa: sí
Material de la carcasa: PA - PC - zinc fundido a presión, niquelado
Material de la junta tórica: FPM
Nota sobre el material: Cumple con la normativa RoHS.
Fluctuaciones de voltaje admisibles para componentes electrónicos/sensores: ± 25 %
Fluctuaciones de voltaje admisibles bajo carga: ± 25%
Aprobación: Marca RCM

Tipo de producto: Interfaz

Fabricante de la pieza.: 8086609

longitud: 170 mm

Máx. Temperatura ambiente: +50 °C

min Temperatura ambiente.: -20 °C

Documentos y descargas

Ficha técnica

Ficha técnica 2803420 FESTO Interfaz 8086609 CPX-AP-I-EC-M12 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2803420 FESTO Interfaz 8086609 CPX-AP-I-EC-M12 1 UD(S).

Descripción

Dimensiones de la interfaz EtherCAT CPX-AP-I-EC-M12 (Ancho x Largo x Alto): 45 mm x 170 mm x 35 mm. Diagnóstico mediante LED: (* Diagnóstico por módulo, * EtherCAT RUN, * Alimentación de la electrónica/sensores, * Carga de la alimentación, * Diagnóstico del sistema, * Mantenimiento requerido). Diagnóstico mediante bus: (* Apagado de la carga, * Sobretensión de la carga, * Subtensión de la carga, * Sobretensión de la electrónica/sensores, * Subtensión de la electrónica/sensores, * APDD no válido, * Comunicación con el módulo AP interrumpida). Diagnóstico mediante comunicación interna: (* Error del módulo, * Cortocircuito/sobrecarga de salida, * Cortocircuito/sobrecarga de la alimentación del sensor, * Subtensión de la alimentación de carga). Soporte de configuración: archivo ESI.
