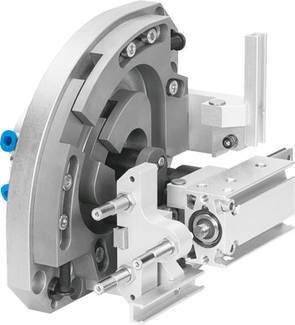

Similar a la imagen
FESTO 562561 HSW-16-AP-AW Módulo de manipulación 8 bar
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (3747,06 € / Unidad)
3747,06 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Especificaciones técnicas
- Carrera de trabajo: 20 ... 35 mm
- Tamaño: 16
- Tipo de montaje: con orificio pasante y manguito de centrado
- Presión de funcionamiento: 4 ... 8 bar
- Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
- Amortiguación: CC: Amortiguadores en ambos lados
- curva característica suave
- Posición de montaje deseada
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Diseño: Guía lineal más rodamiento giratorio
- Accionamiento giratorio
- secuencia de movimiento forzado
- Recorrido lineal máximo con ángulo de giro de 90°: 175/175 mm
- Par máximo Mx: 2,5 Nm
- Par máximo My: 2,5 Nm
- Par máximo Mz: 2,5 Nm
- Fuerza máxima del proceso en la dirección Y: 50 N
- Posición de espera de carrera Z máxima: 25 mm
- Carga útil máxima: 1,5 kg
- Tiempo mínimo de ciclo: 1 s
- Conexión neumática: M5
- Posición de espera de conexión neumática: M5
- Detección de posición: para interruptores de proximidad
- Peso del producto: 5500 g
- Fuerza teórica a 6 bar: 55 N
- Temperatura ambiente: 0 ... 60 °C
- Material de los topes: acero de alta aleación
- Material del émbolo del resorte: acero de alta aleación
- Material de la placa base: aleación de aluminio forjado
- Anodizado
- Material del soporte: aleación de aluminio forjado
- Anodizado
- Guía transversal del material: Acero tratado térmicamente
- Material: Acero cementado
- Endurecido/templado
- Material de la palanca giratoria: acero cementado
- Pavonado
- Material del riel del sensor: aleación de aluminio forjado
- Anodizado
- Material del puente: aleación de aluminio forjado
- Anodizado
- Material del tornillo de ajuste: acero de alta aleación
- Repetibilidad de las posiciones finales: +/-0,02 mm
- Recorrido en el eje Z: 80 ... 100 mm
- Tipo de producto
Módulo de manipulación
- La fuerza centrífuga a 6 bar
55 N
- operativo
0 °C (min)
- Máx. Presión de funcionamiento
8 bar
- Min temperatura de funcionamiento.
0 °C
- Fabricante de la pieza.
562561
- Peso
5500 g
- Presión de servicio (máx.)
8 bar
- min presión de funcionamiento.
4 bar
- Temperatura de funcionamiento (máx.)
60 °C
- Temperatura de funcionamiento (min.)
0 °C
- tipo
HSW-16-AP-AW
- UKCA
Sí
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2204497 FESTO 562561 HSW-16-AP-AW Módulo de manipulación 8 bar
