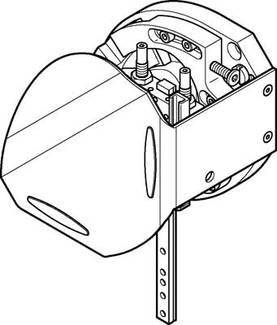

Dibujo lineal/esquema de conexiones
FESTO 540227 HSW-10-AS-SD Módulo de manipulación
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (2142,02 € / Unidad)
2142,02 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Especificaciones técnicas
- Carrera de trabajo: 9 ... 15 mm
- Tamaño: 10
- Tipo de montaje: con orificio pasante y manguito de centrado
- Amortiguación: Reducción de ruido mediante amortiguadores
- Posición de montaje deseada
- Diseño constructivo: Eje de transmisión
- Guía lineal más rodamiento giratorio
- secuencia de movimiento forzado
- Par máximo de accionamiento en el eje de transmisión: 0,85 Nm
- Fuerza axial máxima en el eje de transmisión: 10 N
- Recorrido lineal máximo con ángulo de giro de 90°: 90/90 mm
- Par máximo Mx: 0,6 Nm
- Par máximo My: 0,6 Nm
- Par máximo Mz: 0,6 Nm
- Fuerza máxima del proceso en la dirección Y: 30 N
- Fuerza radial máxima en el eje de transmisión: 30 N
- Carga útil máxima: 0,5 kg
- Detección de posición: para interruptores de proximidad
- Peso del producto: 1300 g
- Temperatura ambiente: 0 ... 60 °C
- Material de los topes: acero de alta aleación
- Material de la tapa: aleación de aluminio forjado
- Anodizado
- Material del émbolo del resorte: acero de alta aleación
- Material de la placa base: aleación de aluminio forjado
- Anodizado
- Material del soporte: aleación de aluminio forjado
- Anodizado
- Guía transversal del material: Acero tratado térmicamente
- Material: Acero cementado
- Endurecido/templado
- Material de la palanca giratoria: acero cementado
- Pavonado
- Material del riel del sensor: aleación de aluminio forjado
- Anodizado
- Material del puente: aleación de aluminio forjado
- Anodizado
- Material del tornillo de ajuste: acero de alta aleación
- Nota sobre el material: Libre de cobre y PTFE.
- Repetibilidad de las posiciones finales: +/-0,02 mm
- Recorrido en el eje Z: 80 ... 100 mm
- Tipo de producto
Módulo de manipulación
- operativo
0 °C (min)
- Min temperatura de funcionamiento.
0 °C
- Fabricante de la pieza.
540227
- Peso
1300 g
- Temperatura de funcionamiento (máx.)
60 °C
- Temperatura de funcionamiento (min.)
0 °C
- tipo
HSW-10-AS-SD
- UKCA
Irrelevante
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2204391 FESTO 540227 HSW-10-AS-SD Módulo de manipulación
