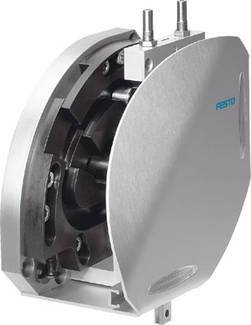

Similar a la imagen
FESTO 540229 HSW-12-AP-SD Módulo de manipulación 8 bar
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (2886,55 € / Unidad)
2886,55 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Especificaciones técnicas
- Carrera de trabajo: 15 ... 25 mm
- Tamaño: 12
- Tipo de montaje: con orificio pasante y manguito de centrado
- Presión de funcionamiento: 4 ... 8 bar
- Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
- Amortiguación: CC: Amortiguadores en ambos lados
- curva característica suave
- Posición de montaje deseada
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Diseño: Guía lineal más rodamiento giratorio
- Accionamiento giratorio
- secuencia de movimiento forzado
- Recorrido lineal máximo con ángulo de giro de 90°: 142/142 mm
- Par máximo Mx: 1,5 Nm
- Par máximo My: 1,5 Nm
- Par máximo Mz: 1,5 Nm
- Fuerza máxima del proceso en la dirección Y: 35 N
- Carga útil máxima: 1 kg
- Tiempo mínimo de ciclo: 0,8 s
- Conexión neumática: M5
- Detección de posición: para interruptores de proximidad
- Peso del producto: 3040 g
- Fuerza teórica a 6 bar: 35 N
- Temperatura ambiente: 0 ... 60 °C
- Material de los topes: acero de alta aleación
- Material de la tapa: aleación de aluminio forjado
- Anodizado
- Material del émbolo del resorte: acero de alta aleación
- Material de la placa base: aleación de aluminio forjado
- Anodizado
- Material del soporte: aleación de aluminio forjado
- Anodizado
- Guía transversal del material: Acero tratado térmicamente
- Material: Acero cementado
- Endurecido/templado
- Material de la palanca giratoria: acero cementado
- Pavonado
- Material del riel del sensor: aleación de aluminio forjado
- Anodizado
- Material del puente: aleación de aluminio forjado
- Anodizado
- Material del tornillo de ajuste: acero de alta aleación
- Nota sobre el material: Libre de cobre y PTFE.
- Repetibilidad de las posiciones finales: +/-0,02 mm
- Recorrido en el eje Z: 80 ... 100 mm
- Tipo de producto
Módulo de manipulación
- La fuerza centrífuga a 6 bar
35 N
- Máx. Presión de funcionamiento
8 bar
- Fabricante de la pieza.
540229
- Peso
3040 g
- Presión de servicio (máx.)
8 bar
- min presión de funcionamiento.
4 bar
- Temperatura de funcionamiento (máx.)
60 °C
- Temperatura de funcionamiento (min.)
0 °C
- tipo
HSW-12-AP-SD
- UKCA
Irrelevante
