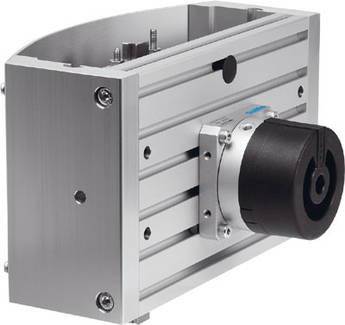

Similar a la imagen
FESTO 533616 HSP-25-AP-SD Módulo de manipulación 8 bar
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (4343,70 € / Unidad)
4343,70 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Especificaciones técnicas
- Tamaño: 25
- Montaje de la unidad frontal: con orificio pasante
- Tipo de montaje: con orificio pasante
- con tuercas en T
- Presión de funcionamiento: 4 ... 8 bar
- Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
- Amortiguación: CC: Amortiguadores en ambos lados
- curva característica suave
- Posición de instalación: Carril guía
- perpendicular
- Función: doble efecto
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Diseño constructivo: Guía cruzada
- Módulo giratorio
- secuencia de movimiento forzado
- Par dinámico máximo Mx: 3,2 Nm
- Par estático máximo Mx: 15 Nm
- Momento máximo Mi dinámica: 3,2 Nm
- Momento máximo Mi estático: 15 Nm
- Par dinámico máximo Mz: 3,2 Nm
- Par estático máximo Mz: 15 Nm
- Carga útil máxima: 1,5 kg
- Tiempo mínimo de ciclo: 1 s
- Conexión neumática: M5
- Detección de posición: para interruptores de proximidad
- Peso del producto: 7.600 g
- Fuerza teórica a 6 bar: 65 N
- Temperatura ambiente: 0 ... 60 °C
- Dispositivo/guía antirrotación: Guía transversal
- Material de la placa base: aleación de aluminio forjado
- Guía transversal del material: Acero tratado térmicamente
- Material de los paneles laterales: aleación de aluminio forjado
- Nota sobre el material: Libre de cobre y PTFE.
- Repetibilidad: ±0,02 mm
- Buje en Y: 130 ... 170 mm
- Recorrido en el eje Z: 50 ... 70 mm
- Carrera de trabajo del eje Z: 25 mm
- Tipo de producto
Módulo de manipulación
- operativo
0 °C (min)
- Máx. Presión de funcionamiento
8 bar
- Min temperatura de funcionamiento.
0 °C
- Fabricante de la pieza.
533616
- Peso
7600 g
- Presión de servicio (máx.)
8 bar
- min presión de funcionamiento.
4 bar
- Temperatura de funcionamiento (máx.)
60 °C
- Temperatura de funcionamiento (min.)
0 °C
- tipo
HSP-25-AP-SD
- UKCA
Irrelevante
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2204291 FESTO 533616 HSP-25-AP-SD Módulo de manipulación 8 bar
