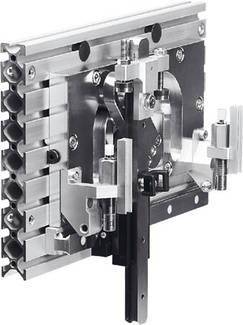

Similar a la imagen
FESTO 533613 HSP-16-AS Módulo de manipulación
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (3049,58 € / Unidad)
3049,58 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Especificaciones técnicas
- Tamaño: 16
- Montaje de la unidad frontal: con orificio pasante
- Tipo de montaje: con orificio pasante
- con tuercas en T
- Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
- Amortiguación: CC: Amortiguadores en ambos lados
- curva característica suave
- Posición de instalación: Carril guía
- perpendicular
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Diseño constructivo: Eje de transmisión
- Orientación cruzada
- secuencia de movimiento forzado
- Par máximo de accionamiento en el eje de transmisión: 2,5 Nm
- Fuerza axial máxima en el eje de transmisión: 30 N
- Par dinámico máximo Mx: 2,4 Nm
- Par estático máximo Mx: 10 Nm
- Momento máximo Mi dinámica: 2,4 Nm
- Momento máximo Mi estática: 10 Nm
- Par dinámico máximo Mz: 2,4 Nm
- Par estático máximo Mz: 10 Nm
- Fuerza radial máxima en el eje de transmisión: 75 N
- Carga útil máxima: 1 kg
- Tiempo mínimo de ciclo: 0,8 s
- Detección de posición: para interruptores de proximidad
- Peso del producto: 3100 g
- Fuerza teórica a 6 bar: 50 N
- Temperatura ambiente: 0 ... 60 °C
- Dispositivo/guía antirrotación: Guía transversal
- Material de la placa base: aleación de aluminio forjado
- Guía transversal del material: Acero tratado térmicamente
- Material de los paneles laterales: aleación de aluminio forjado
- Nota sobre el material: Libre de cobre y PTFE.
- Repetibilidad: ±0,01 mm
- Buje en Y: 90 ... 110 mm
- Recorrido en el eje Z: 35 ... 50 mm
- Carrera de trabajo del eje Z: 20 mm
- Tipo de producto
Módulo de manipulación
- operativo
0 °C (min)
- Min temperatura de funcionamiento.
0 °C
- Fabricante de la pieza.
533613
- Peso
3100 g
- Temperatura de funcionamiento (máx.)
60 °C
- Temperatura de funcionamiento (min.)
0 °C
- tipo
HSP-16-AS
- UKCA
Irrelevante
