Bürkert Válvula neumática 6519 132468 2 hasta 10 bar 1 UD(S).

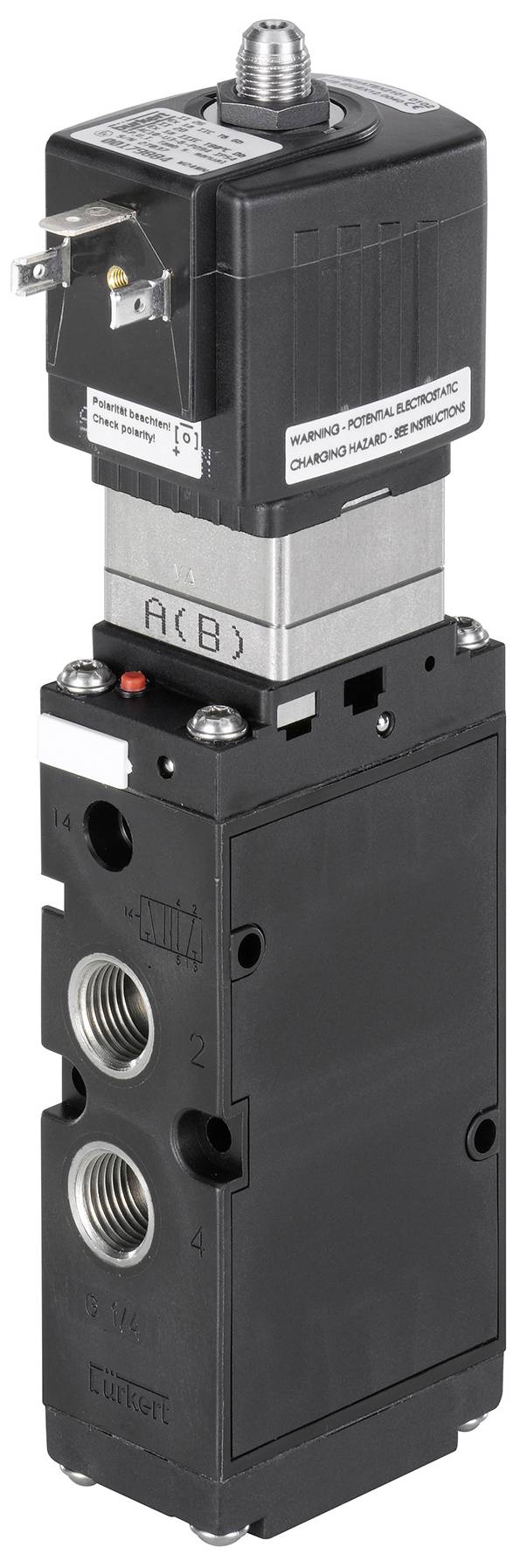

Bürkert Válvula neumática 6519 132468 2 hasta 10 bar 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
40 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
117,64 €
3
2% = 8,64 €
114,76 €
5
3% = 20,05 €
113,63 €
10
4% = 47,70 €
112,87 €
Los descuentos por cantidad varían según el vendedor
Número
Total (117,64 € / Unidad)
117,64 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Válvula neumática de 5/2 vías de 32 mm

  • Alto caudal
  • Bajo consumo de energía eléctrica
  • Ensamblaje individual o en bloque
  • Versiones estándar, Ex mb, Ex eb mb y Ex ia
  • Enchufe G de 1/4", NPT de 1/4" y brida NAMUR

Especificaciones técnicas

  • Accionamiento: manual. Material: PA (poliamida).
  • Conjunto (colector de válvulas) - Espaciado 1: 33 mm
  • Material de sellado - Junta de la válvula principal Material: PUR (poliuretano)
  • Material de sellado - material de sellado del control piloto: FKM (fluoroelastómero)
  • Presión y temperatura - Temperatura mínima del medio: -10 °C
  • Presión y temperatura - Temperatura máxima del medio: 50 °C
  • Presión y temperatura: temperatura ambiente mínima: -25 °C
  • Presión y temperatura - Temperatura ambiente máxima: 55 °C
  • Presión y temperatura - Presión nominal mín.: 2 bar
  • Presión y temperatura - Presión nominal máxima: 10 bar
  • Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
  • Conexión eléctrica - Tipo de conexión eléctrica: Enchufe tipo A según DIN EN 175301-803
  • Conexión eléctrica - Posición de la conexión eléctrica: Lado de alimentación
  • Características del dispositivo - Subgrupo de producto: Válvulas neumáticas
  • Características del dispositivo - Tipo de retorno: Resorte neumático + resorte mecánico
  • Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
  • Características del dispositivo - Tipo de control de la válvula: eléctrico
  • Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 20 ms
  • Características del dispositivo - Tiempo máximo de conmutación: 40 ms
  • Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
  • Características del dispositivo - Reducción de potencia integrada: No
  • Diámetro nominal (valor Kv) - valor QNn (gas): 1.300 l/min
  • Diámetro nominal (valor Kv) - control de prealimentación Diámetro nominal (mm): 1,2 mm
  • Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 8 mm
  • Conexión de proceso/línea - diámetro de conexión de suministro (pulgadas): 1/4 pulgada
  • Conexión de proceso/línea - tipo de conexión de suministro: rosca interna
  • Conexión de proceso/línea - conexión de suministro Tipo de rosca: G
  • Conexión de proceso/línea - imagen de brida: FM02
  • Conexión de proceso/línea - diámetro de conexión de trabajo (pulgadas): 1/4 de pulgada
  • Conexión de proceso/línea - tipo de conexión de trabajo: rosca interna
  • Conexión de proceso/línea - conexión de trabajo Tipo de rosca: G
  • Conexión de proceso/línea - Posición de conexión de trabajo: lado opuesto al de la instalación eléctrica
  • Conexión de proceso/línea - conexión de trabajo. Material: Latón.
  • Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP65
  • Voltaje - Voltaje de la batería: No
  • Voltaje - Voltaje mínimo / Voltaje nominal: 230 V
  • Voltaje - Voltaje máximo / Voltaje nominal: 230 V
  • Voltaje - Voltaje de CA: Sí
  • Voltaje - Voltaje CC: No
  • Bobina (núcleo) - Tamaño de la bobina: 32 mm
  • Bobina (núcleo) - Consumo mínimo de energía eléctrica: 2 W
  • Bobina (núcleo): consumo máximo de energía eléctrica: 2 W
  • Bobina (núcleo) - Cableado de la bobina LED: No
  • Bobina (núcleo) - Circuito de bobina Protección contra sobretensión: sin
  • Bobina (núcleo) - Conexión de la bobina Rectificador: No
  • Bobina (núcleo) - Cableado de la bobina Protección de polaridad: No
  • Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
  • Bobina (núcleo) - Circuito de bobina Diodo de libre circulación redundante: No
  • Materiales - Material principal de la válvula en contacto con el fluido: PA (poliamida)
  • Materiales - Material principal de la válvula en contacto con el medio ambiente: PA (poliamida)
  • Materiales - Material de precontrol en contacto con el medio: PA (Poliamida)
  • Materiales - Material de precontrol en contacto con el medio ambiente: PA (Poliamida)
  • Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 5
  • Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
  • Principio de funcionamiento - Función de la válvula: H/Z - abierta en posición de reposo - puerto de presión 1 al puerto de trabajo 2, puerto de trabajo 4 a la salida 5 abierta, salida 3 cerrada. H/Z - abierta en posición de reposo - puerto de presión 1 al puerto de trabajo 2, puerto de trabajo 4 a la salida 5 abierta, salida 3 cerrada.
  • Modo de funcionamiento - Funcionamiento manual: Sí
  • Modo de funcionamiento - Tipo de funcionamiento manual: Combinación de palanca giratoria y botón pulsador.
  • Modo de funcionamiento: Mecanismo de bloqueo de funcionamiento manual: Sí
  • Modo de funcionamiento: Funcionamiento manual mediante tornillo ranurado: Sí
  • Frecuencia de voltaje: 50/60 Hz
Tipo de producto

Válvula neumática

operativo

-10 °C (min)

Min temperatura de funcionamiento.

-10 °C

Fabricante de la pieza.

132468

Presión de servicio (máx.)

10 bar

Presión de servicio (mín.)

2 bar

Intervalo de presión de servicio

2 hasta 10 bar

Fluido de servicio

Aire comprimido

IP65

Máx., La temperatura media

50 °C

min temperatura del medio.

-10 °C

Documentos y descargas

Ficha técnica

Ficha técnica 3047090 Bürkert Válvula neumática 6519 132468 2 hasta 10 bar 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3047090 Bürkert Válvula neumática 6519 132468 2 hasta 10 bar 1 UD(S).

Descripción

El modelo 6518 es una válvula de 3/2 vías operada por piloto, y el modelo 6519 es una válvula de 3/2, 5/2 o 5/3 vías. Juntos forman una serie de productos. Las válvulas se pueden utilizar individualmente o en bloques. Funcionan sin consumo constante de aire y se utilizan para controlar accionamientos de doble o simple efecto. El uso de materiales de alta calidad permite que las válvulas se puedan utilizar incluso al aire libre y en atmósferas químicas. La serie incluye dispositivos con homologación Ex y patrón de brida NAMUR. Con los modos de funcionamiento monoestables C, D y H de la válvula, se puede alcanzar el nivel de seguridad SIL2 según la norma IEC 61508, dependiendo de la arquitectura del dispositivo de seguridad.
