BALLUFF BTL107H Sensor de campo magnético 1 UD(S). 24 Alcance máximo (campo abierto): 500 m

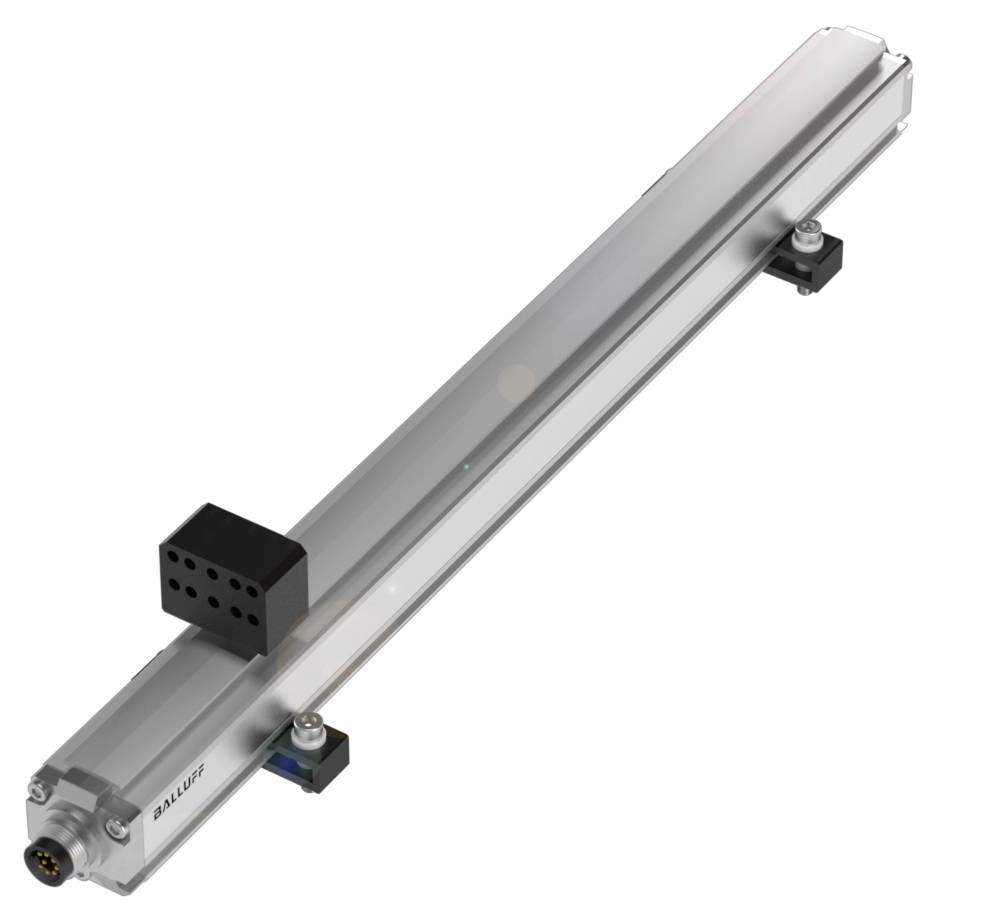

BALLUFF BTL107H Sensor de campo magnético 1 UD(S). 24 Alcance máximo (campo abierto): 500 m-0
Similar a la imagen
Tipo de producto
Sensor de campo magnético
Tensión de servicio mín.
10.0 V
Tensión de servicio máx.
30.0 V
Máx. Rango en el abierto
500 m
tipo
BTL107H
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 30/11
Vendido y enviado por  Conrad Electronic
Número
Total (1229,00 € / Unidad)
1229,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sistemas de medición de posición magnetostrictivos Balluff BTL107H en diseño de perfiles

  • Conexión: Conector, M16x0.75, 8 pines
  • Montaje: Clips de montaje
  • Material de la carcasa: Aluminio anodizado
  • Formato: Perfil de la serie
  • Sensores de posición, número máximo: 2

Especificaciones técnicas

  • Características principales:Salida analógica: Analógica, voltaje 0…10 V
  • Analógico, voltaje 10…0 V
  • Conexión: Conector, M16x0.75, 8 pines
  • Montaje: Clips de montaje
  • Tensión de funcionamiento Ub: 10...30 V CC
  • Formato: Perfil de la serie
  • Material de la carcasa: Aluminio anodizado
  • Desviación máxima de linealidad: ±50 µm
  • Rango de medición: 500 mm
  • Frecuencia máxima de medición: 2000 Hz
  • Sensores de posición, número máximo: 2
  • Tipo de seguridad: IP67
  • Temperatura ambiente: -40...75 °C
  • Repetibilidad: ± 10 µm
  • Características adicionales:
  • Montaje: Clips de montaje
  • Tensión de funcionamiento Ub: 10...30 V CC
  • Conexión: Conector, M16x0.75, 8 pines
  • Protección contra cortocircuitos: contra tierra (GND) y contra 36 V CC.
  • Protección contra polaridad inversa: Ub hasta 36 V
  • MTTF (40 °C): 72 años
  • Material de la carcasa: Aluminio anodizado
  • EN 60068-2-27, choque: 150 g, 6 ms
  • EN 60068-2-6, vibración: 20 g, 10…2000 Hz
  • Clase de protección: IP67, con conector
  • Temperatura ambiente: -40...75 °C
  • Material de la carcasa, protección de la superficie: anodizado
  • Corriente de salida máxima: 5 mA
  • Temperatura de almacenamiento: -40...100 °C
  • Material de la tapa: Aluminio, fundido a presión, niquelado.
  • Repetibilidad: ± 10 µm
  • Desviación máxima de linealidad: ±50 µm
  • Salida analógica: Analógica, tensión 0…10 V | Analógica, tensión 10…0 V
  • Desviación del tipo básico: longitud total más corta
  • Consumo máximo de corriente a 24 V CC: 150 mA
  • Humedad relativa: ≤ 90%, sin condensación
  • Tipo básico: BTL7-A501-M….-PS…
  • Sensor de posición, cantidad (configuración de fábrica): 1
  • Sensores de posición, número máximo: 2
  • Señal de salida ajustable: con herramienta de software
  • Corriente de irrupción: ≤ 500 mA/10 ms
  • Retardo máximo de encendido: 600 ms
  • Señal de error Ua en descenso: -0,5 V
  • Señal de error Ua en aumento: 10,5 V
  • Separación potencial: no
  • Tensión resistente hasta (GND – carcasa): 500 V CA
  • Protección contra sobretensiones: Ub hasta 36 V
  • Tipo de conexión: axial
  • Frecuencia máxima de medición: 2000 Hz
  • Longitud de medición: 500 mm
  • Longitud de instalación: 605 mm
  • Punto cero: 72,0 mm
  • EN 55016-2-3, Emisión: Zonas industriales y residenciales
  • EN 60068-2-27, Choque continuo: 150 g, 2 ms
  • EN 61000-4-2, ESD: nivel de severidad 3
  • EN 61000-4-3, RFI: Nivel de gravedad 3
  • EN 61000-4-4, Ráfaga: Nivel de nitidez 3
  • EN 61000-4-5, Surge: Nivel de nitidez 2
  • EN 61000-4-6, Campos de alta frecuencia: Nivel de severidad 3
  • EN 61000-4-8, Campos magnéticos: nivel de severidad 4
  • Coeficiente de temperatura típico: ≤ 30 ppm/K al 50 % de la longitud nominal de 500 mm.
Tipo de producto

Sensor de campo magnético

tipo

BTL107H

Contenido

1 UD(S).

Tensión de servicio

24

Tensión de servicio mín.

10.0 V

Tensión de servicio máx.

30.0 V

Tensión de funcionamiento

10.0 - 30.0 V

salidas

PNP

500 m

conexión

Conector

La longitud del cable

0.3 m

IP67

min temperatura.

-40 °C

Máx. Temperatura

85 °C

longitud

24 mm

Altura

2.9 mm

Tipo de rosca, lado de conexión

M16

Fabricante de la pieza.

BTL107H

Material de cubierta

TPE

Tensión nominal

30.0 V

Número de polos

8

Capacidad de corriente por ranura

5 mA

Material de la carcasa

Aluminio, anodizado

Material

Aluminio, anodizado

Tipo de montaje

Clip de fijación

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3416161 BALLUFF BTL107H Sensor de campo magnético 1 UD(S). 24 Alcance máximo (campo abierto): 500 m

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3416161 BALLUFF BTL107H Sensor de campo magnético 1 UD(S). 24 Alcance máximo (campo abierto): 500 m

Descripción

Los sistemas de medición de posición de tipo perfil son sistemas de medición absolutos y sin contacto para la detección precisa de una o más posiciones. Son ideales para entornos hostiles, como prensas, máquinas de moldeo por inyección o robots pórtico, ya que constan de una carcasa de aluminio herméticamente sellada con clasificación IP67. Los imanes del sensor de posición actúan sobre el elemento de medición a través de la pared del perfil. Formato=Serie Perfil, Montaje=Clips de montaje, Material de la carcasa=Aluminio, Sensor de posición, Número máx.=2, Conexión=Conector, M16x0.75, 8 pines, Salida analógica=Analógica, Tensión analógica 0,10 V, Tensión 10,0 V, Rango de medición=500 mm, Frecuencia de medición máx.=2000 Hz, Desviación de linealidad máx.=±50 µm, Repetibilidad=±10 µm, Tensión de funcionamiento Ub=10...30 VCC, Temperatura ambiente=-40...85 °C, Clase de protección=IP67, Aprobación/Conformidad=CEuCULusEACWEEE
