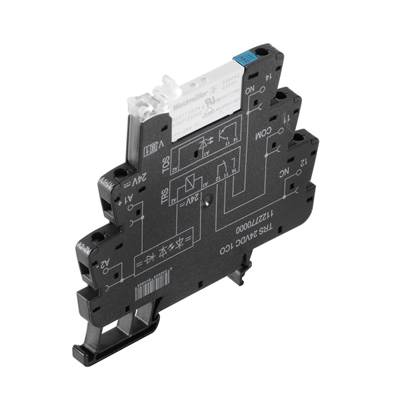

Name: Weidmüller TRS 24VUC 1CO Relé de acoplamiento 24 V DC/AC 6 A 1 contacto inversor 10 UD(S).
Brand: Weidmüller
SKU: 298750
Availability: InStock

Weidmüller TRS 24VUC 1CO Relé de acoplamiento 24 V DC/AC 6 A 1 contacto inversor 10 UD(S).-0

Tipo de producto

Relé de acoplamiento

tipo de contacto

1 contacto inversor

Tensión nominal

24 V DC/AC

Tensión de encendido (máx.)

250 V/AC

Corriente de conmutación (máx.)

6 A

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Set(s)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Set(s))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número (Tamaño del paquete 10 UD(S).)

Set(s)

Total (147,05 € / Unidad)

147,05 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Set(s) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Acoplador de relés

Embalaje industrial que contiene 10 unidades.

Especificaciones técnicas

Humedad: 5...95% de humedad relativa, Tu = 40°C, sin condensación.
Temperatura de almacenamiento: -40 °C...85 °C
Corriente nominal CA: 11,7 mA
Potencia nominal: 270 mVA / 154 mW
Tensión de respuesta/caída típica: 16 V / 5 V CA, 20 V / 6 V CC
Indicador de estado: LED verde
Tensión de conmutación nominal: 250 V CA
Corriente de arranque: 20 A / 20 ms
Capacidad de conmutación CC (resistiva), máx.: 144 W a 24 V
Mín. capacidad de conmutación: 1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V
Frecuencia máxima de conmutación a carga nominal: 0,1 Hz
Carril de montaje: TS 35
Botón de prueba: No
Indicador mecánico de posición de la marcha: No
Tensión nominal: 300 V
Categoría de sobretensión: III
Nivel de contaminación: 2
Resistencia de voltaje de entrada - salida: 4 kVrms / 1 min.
Rigidez dieléctrica en contacto abierto: 1 kVrms / 1 min
Tensión de resistencia: 6 kV (1,2/50 µs)
Longitud de pelado para conexión nominal: 8 mm
Par de apriete máximo: 0,4 Nm
Rango de sujeción, conexión nominal: 1,5 mm²
Rango de sujeción, mín.: 0,14 mm²
Rango de sujeción, máx.: 2,5 mm²
Sección transversal mínima del conductor, sólido: 0,14 mm²
Sección transversal del conductor, sólido, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, mín.: 0,14 mm²
Sección transversal de conexión del conductor, hilo fino, máx.: 2,5 mm²
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, mín.: 0,25 mm²
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), mín.: 0,25 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), máx.: 2,5 mm²
Sección transversal de conexión del conductor, trenzado fino, 2 conductores sujetables, mín.: 0,5 mm²
Sección transversal de conexión del conductor, trenzado fino, 2 conductores sujetables, máx.: 1 mm²
Tamaño de la hoja: Tamaño PH0
Tensión de conmutación CC, máx.: 250 V
Retardo de desconexión: ≤ 40 ms
Tipo de conductor: conductores de cobre macizo, conductores de cobre trenzado
Corriente de activación/desactivación, típica: 8,5 mA / 2 mA CA, 5 mA / 1 mA CC
La tensión de la bobina del relé de repuesto difiere de la tensión de control nominal: Sí
Relé de reemplazo de voltaje de bobina: 24 V CC

Tipo de producto: Relé de acoplamiento

tipo: TRS 24VUC 1CO

conexión: Atornillar

Color del fabricante: Schwarz

tipo de contacto: 1 contacto inversor

Material de contacto: AgNi

Tensión nominal: 24 V DC/AC

Tensión de encendido (máx.): 250 V/AC

Corriente de conmutación (máx.): 6 A

Max. Capacidad de conmutación: 1500 VA

vida mecánica: 5 x ^10⁶ ciclos

Distancia de aislamiento/línea de fuga (bobina/contactos): 5.5 mm

: IP20

Máx. Temperatura: +60 °C

min temperatura.: -40 °C

Profundidad: 87.8 mm

Anchura: 6.4 mm

Altura: 89.6 mm

Dimen.: (Anch. x Alt. x Prof.) 6.4 x 89.6 x 87.8 mm

Contenido: 10 UD(S).

embalaje industrial: Sí

Peso: 34 g

UKCA: Irrelevante

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Corriente de conmutación (máx.)

Tensión nominal

tipo de contacto

Weidmüller TRS 24VUC 1CO Relé de acoplamiento 24 V DC/AC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:298750

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

Este artículo

6 A

24 V DC/AC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

147,05 €^*

Weidmüller TRS 120VUC 1CO AGSNO Relé de acoplamiento 120 V DC/AC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:1915208

Entrega Mar. 22/12

Enviado por Conrad Electronic

6 A

120 V DC/AC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

184,87 €^*

Weidmüller TRS 120VUC 1CO Relé de acoplamiento 120 V DC/AC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:298779

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

6 A

120 V DC/AC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

180,66 €^*

Weidmüller TRS 120VUC 2CO Relé de acoplamiento 120 V DC/AC 8 A 2 contactos inversores 10 UD(S).

N.º artículo:306792

Entrega Mar. 22/12

Enviado por Conrad Electronic

8 A

120 V DC/AC

2 contactos inversores

Unidad(es)

Mín.: 1

Múltiplos: 1

193,27 €^*

Weidmüller TRS 12VDC 1CO AGSNO Relé de acoplamiento 12 V/DC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:1915353

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

6 A

12 V/DC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

130,24 €^*

Weidmüller TRS 12VDC 1CO Relé de acoplamiento 12 V/DC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:298717

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

6 A

12 V/DC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

130,24 €^*

Weidmüller TRS 12VDC 2CO Relé de acoplamiento 12 V/DC 8 A 2 contactos inversores 10 UD(S).

N.º artículo:306786

Entrega Mar. 22/12

Enviado por Conrad Electronic

8 A

12 V/DC

2 contactos inversores

Unidad(es)

Mín.: 1

Múltiplos: 1

155,45 €^*

Weidmüller TRS 230VUC 1CO Relé de acoplamiento 230 V DC/AC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:298781

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

6 A

230 V DC/AC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

134,45 €^*

Weidmüller TRS 230VUC 2CO Relé de acoplamiento 230 V DC/AC 8 A 2 contactos inversores 10 UD(S).

N.º artículo:306793

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

8 A

230 V DC/AC

2 contactos inversores

Unidad(es)

Mín.: 1

Múltiplos: 1

138,65 €^*

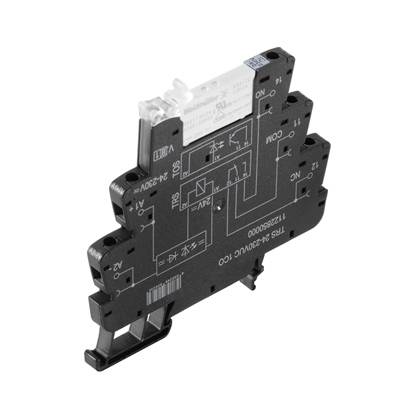

Weidmüller TRS 24-230VUC 1CO Relé de acoplamiento 24 V DC/AC, 230 V DC/AC 6 A 1 contacto inversor 10 UD(S).

N.º artículo:298801

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

6 A

24 V DC/AC

1 contacto inversor

Unidad(es)

Mín.: 1

Múltiplos: 1

306,72 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 298750 Weidmüller TRS 24VUC 1CO Relé de acoplamiento 24 V DC/AC 6 A 1 contacto inversor 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 298750 Weidmüller TRS 24VUC 1CO Relé de acoplamiento 24 V DC/AC 6 A 1 contacto inversor 10 UD(S).

Descripción

Acoplador de relé. SERIE DE TERMINALES, Número de contactos: 1, Contacto conmutador, AgNi, Tensión de control nominal: 24 V UC ±10 %, Corriente continua: 6 A, Terminal de tornillo. TERMSERIES Acoplador de relé 1 contacto conmutador módulos completos que constan de un relé y un zócalo con bobinas AC/DC/UC con terminales de tornillo. Expulsor con geometría de guía de luz (indicador de estado).

Este texto es el resultado de una traducción automática.
