Name: Weidmüller Relé semiconductor 1126940000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).
Brand: Weidmüller
SKU: 306903
Availability: InStock

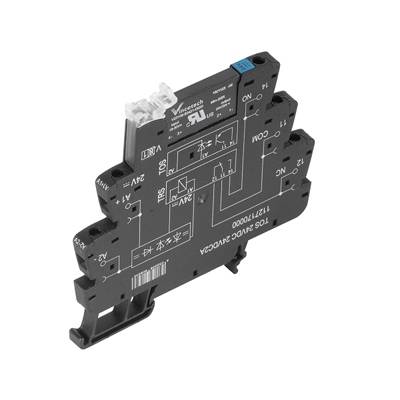

Weidmüller Relé semiconductor 1126940000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).-0

Tipo de embalaje

Package

Tipo de producto

Relé semiconductor

Tensión de control (mín.)

24 V/DC

Tensión de control (máx.)

24 V/DC

Tensión de encendido (máx.)

48 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Set(s)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Set(s))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número (Tamaño del paquete 10 UD(S).)

Set(s)

Total (226,05 € / Unidad)

226,05 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Set(s) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Relé de estado sólido

Embalaje industrial que contiene 10 unidades.

Especificaciones técnicas

Temperatura máxima de almacenamiento: 70 °C
Temperatura de almacenamiento, mín.: -40 °C
Indicador de estado: LED verde
Retardo de encendido:< 50 µs
Retardo de apagado:< 600 µs
Caída de tensión a carga máxima: ≤ 1 V
Corriente de fuga:< 10 µA
A prueba de cortocircuitos: No
Color: negro
Tensión nominal: 300 V
Categoría de sobretensión: III
Distancia de deslizamiento y de separación lado de control - lado de carga: ≥ 5,5 mm
Tensión de resistencia: 6 kV (1,2/50 µs)
Humedad: 5...95% de humedad relativa, Tu = 40°C, sin condensación.
MTTF: 3.765 años
Tensión de encendido/apagado: 14,5 V / 11,5 V CC
Circuito de protección: Diodo de rueda libre, protección contra polaridad inversa.
minutos. Corriente de conmutación: 500 µA
Circuito de protección en el lado de la carga: Diodo de libre circulación
Carril de montaje: TS 35
Clase de inflamabilidad según UL 94: V-0
Nivel de contaminación: 2
Control de rigidez dieléctrica - lado de carga: 2,5 kVrms
Longitud de pelado para conexión nominal: 8 mm
Rango de sujeción, conexión nominal: 1,5 mm²
Rango de sujeción, mín.: 0,14 mm²
Rango de sujeción, máx.: 2,5 mm²
Sección transversal mínima del conductor AWG: AWG 26
Sección transversal de conexión del conductor AWG, máx.: AWG 14
Sección transversal mínima del conductor, sólido: 0,14 mm²
Sección transversal del conductor, sólido, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, mín.: 0,14 mm²
Sección transversal de conexión del conductor, hilo fino, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, mín. (AWG): AWG 26
Sección transversal de conexión del conductor, hilo fino, máx. (AWG): AWG 14
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, mín.: 0,25 mm²
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), mín.: 0,25 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), máx.: 2,5 mm²
Tamaño de la hoja: Tamaño PH0
máximo. Frecuencia de conmutación (tensión de control CC): 300 Hz
Par de apriete máximo: 0,4 Nm
Tipo de conductor: conductores de cobre macizo, conductores de cobre trenzado
Corriente de encendido/apagado: 4,8 mA / 3,2 mA CC
La tensión de la bobina del relé de repuesto difiere de la tensión de control nominal: No
Tensión de bobina Relé de repuesto: 24 V CC

Tipo de embalaje: Package

Tipo de producto: Relé semiconductor

tipo: TOS 24VDC 48VDC0,1A

conexión: Atornillar

Tensión de control (mín.): 24 V/DC

Tensión de control (máx.): 24 V/DC

Intervalo de tensión de control: 24 - 24 V/DC

Corriente de mando (máx.): 10 mA

Tensión de encendido (mín.): 0 V/DC

Tensión de encendido (máx.): 48 V/DC

Corriente de carga (máx.): 0.1 A

Max. Capacidad de conmutación: 280 mW

Tensión de salida (mín.): 3 V/DC

Tensión de salida (máx.): 48 V/DC

Corriente de salida (máx.): 0.1 A

tipo de contacto: 1 contacto NA

min temperatura.: -20 °C

Máx. Temperatura: +60 °C

: IP20

Anchura: 6.4 mm

Altura: 89.6 mm

Profundidad: 87.8 mm

Peso: 31.4 g

embalaje industrial: Sí

Corriente constante (máx.): 0.1 A

Contenido: 10 UD(S).

Tensión de mando nominal: 24 V/DC

UKCA: Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 306903 Weidmüller Relé semiconductor 1126940000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 306903 Weidmüller Relé semiconductor 1126940000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

Descripción

Relés de estado sólido. SERIE DE TERMINALES, Tensión de control nominal: 24 V CC ±20 %, Tensión de conmutación nominal: 3 V...48 V CC, Corriente de conmutación nominal: 100 mA, Terminal de tornillo. Módulos completos de relé de estado sólido TERMSERIES 3...48 V CC 0,1 A. Variantes de salida que constan de un relé de estado sólido y un zócalo, con entrada CA/CC/UC con terminales de tornillo de 6,4 mm de ancho. Expulsor con geometría de guía de luz (indicador de estado).
