Name: Weidmüller Relé de acoplador óptico 8950910000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).
Brand: Weidmüller
SKU: 391970
Availability: BackOrder

Weidmüller Relé de acoplador óptico 8950910000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).-0

Tipo de embalaje

Package

Tipo de producto

Relé de acoplador óptico

Tensión de control (mín.)

12 V/DC

Tensión de control (máx.)

12 V/DC

Tensión de encendido (máx.)

48 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 26/01/2027

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Set(s))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número (Tamaño del paquete 10 UD(S).)

Set(s)

Total (159,66 € / Unidad)

159,66 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Relé de estado sólido

Embalaje industrial que contiene 10 unidades.

Especificaciones técnicas

Temperatura máxima de almacenamiento: 80 °C
Temperatura de almacenamiento, mín.: -40 °C
Indicador de estado: LED verde
Retardo de encendido:< 20 µs
Retardo de apagado:< 200 µs
Caída de tensión a carga máxima:< 1 V
Corriente de fuga:< 10 µA
A prueba de cortocircuitos: No
Color: negro
Tensión nominal: 300 V
Categoría de sobretensión: III
Distancia de deslizamiento y distancia libre, lado de control - lado de carga:> 3 mm
Tensión de resistencia: 4 kV (1,2/50 µs)
Humedad: 5...95% de humedad relativa, Tu = 40°C, sin condensación.
MTTF: 2.500 años
Tensión de encendido/apagado: 9,6 V / 3 V CC
Circuito de protección: Varistor, protección contra polaridad inversa
Categoría de carga: DC1
Circuito de protección en el lado de la carga: Diodo de libre circulación
Carril de montaje: TS 35
Clase de inflamabilidad según UL 94: V-0
Nivel de contaminación: 2
Control de rigidez dieléctrica - lado de carga: 1,2 kVrms / 1 min
Longitud de pelado para conexión nominal: 9 mm
Rango de sujeción, conexión nominal: 2,5 mm²
Rango mínimo de sujeción: 0,5 mm²
Rango de sujeción, máx.: 4 mm²
Sección transversal mínima del conductor AWG: AWG 20
Sección transversal de conexión del conductor AWG, máx.: AWG 12
Sección transversal mínima del conductor, sólido: 0,5 mm²
Sección transversal del conductor, sólido, máx.: 4 mm²
Sección transversal de conexión del conductor, hilo fino, mín.: 0,5 mm²
Sección transversal de conexión del conductor, hilo fino, máx.: 2,5 mm²
Sección transversal de conexión del conductor, hilo fino, mín. (AWG): AWG 20
Sección transversal de conexión del conductor, hilo fino, máx. (AWG): AWG 12
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, mín.: 0,5 mm²
Sección transversal de conexión del conductor, AEH de hilos finos con collarín de plástico DIN 46228/4, máx.: 1,5 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), mín.: 0,5 mm²
Sección transversal de conexión del conductor, hilo fino, AEH (DIN 46228-1), máx.: 1,5 mm²
Dimensiones de la hoja: 0,6 x 3,5 mm
Frecuencia máxima de conmutación (tensión de control CC): 200 Hz
Par de apriete mínimo: 0,4 Nm
Par de apriete máximo: 0,6 Nm

Tipo de embalaje: Package

Tipo de producto: Relé de acoplador óptico

tipo: TOS 12VDC/48VDC 0,5A

conexión: Atornillar

Tensión de control (mín.): 12 V/DC

Tensión de control (máx.): 12 V/DC

Intervalo de tensión de control: 12 - 12 V/DC

Corriente de mando (máx.): 7.8 mA

Tensión de encendido (mín.): 5 V/DC

Tensión de encendido (máx.): 48 V/DC

Corriente de carga (máx.): 0.5 A

Max. Capacidad de conmutación: 95 mW

Tensión de salida (mín.): 5 V/DC

Tensión de salida (máx.): 48 V/DC

Corriente de salida (máx.): 0.5 A

tipo de contacto: 1 contacto NA

min temperatura.: -20 °C

Máx. Temperatura: +60 °C

: IP20

Anchura: 6.1 mm

Altura: 74.4 mm

Profundidad: 55 mm

Peso: 20.9 g

embalaje industrial: Sí

Corriente constante (máx.): 0.5 A

Contenido: 10 UD(S).

Tensión de mando nominal: 12 V/DC

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Corriente de carga (máx.)

Tensión de control (máx.)

Tensión de control (mín.)

Tensión de encendido (máx.)

Tensión de salida (máx.)

Weidmüller Relé de acoplador óptico 8950910000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391970

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

Este artículo

0.5 A

12 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

159,66 €^*

Weidmüller Relé de acoplador óptico 1180290000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:314368

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

0.5 A

120 V/AC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

210,08 €^*

Weidmüller Relé de acoplador óptico 8950700000-10 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391943

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

0.1 A

5 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

126,04 €^*

Weidmüller Relé de acoplador óptico 8950710000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391944

Entrega Mar. 22/12

Enviado por Conrad Electronic

0.1 A

12 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

121,84 €^*

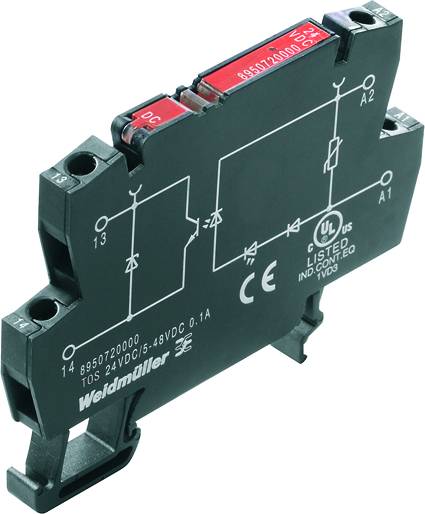

Weidmüller Relé de acoplador óptico 8950720000-10 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391945

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

0.1 A

24 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

117,64 €^*

Weidmüller Relé de acoplador óptico 8950730000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391946

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

0.1 A

60 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

134,45 €^*

Weidmüller Relé de acoplador óptico 8950740000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391947

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

0.1 A

110 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

134,45 €^*

Weidmüller Relé de acoplador óptico 8950750000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391950

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

0.1 A

220 V/DC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

142,85 €^*

Weidmüller Relé de acoplador óptico 8950820000-10 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391960

Entrega Mar. 22/12

Enviado por Conrad Electronic

0.1 A

24 V/AC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

134,45 €^*

Weidmüller Relé de acoplador óptico 8950830000 0.1 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

N.º artículo:391961

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

0.1 A

60 V/AC

48 V/AC

48 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

142,85 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 391970 Weidmüller Relé de acoplador óptico 8950910000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 391970 Weidmüller Relé de acoplador óptico 8950910000 0.5 A Tensión de encendido (máx.): 48 V/DC 10 UD(S).

Descripción

Relés de estado sólido. TERMOPTO, tensión de control nominal: 12 V CC ±20 %, tensión de conmutación nominal: 5...48 V CC, corriente de conmutación nominal: 500 mA, terminal de tornillo. Relés de estado sólido TERMOPTO de 5 a 48 V CC, con salida de 0,5 A, entrada CA o CC y en diversos diseños: con terminales de tornillo, de 6,1 mm de ancho, con diversos circuitos de protección en la entrada (diodo de libre circulación, varistor, filtro RC), conexiones cruzadas enchufables y diseño encapsulado.

Este texto es el resultado de una traducción automática.
