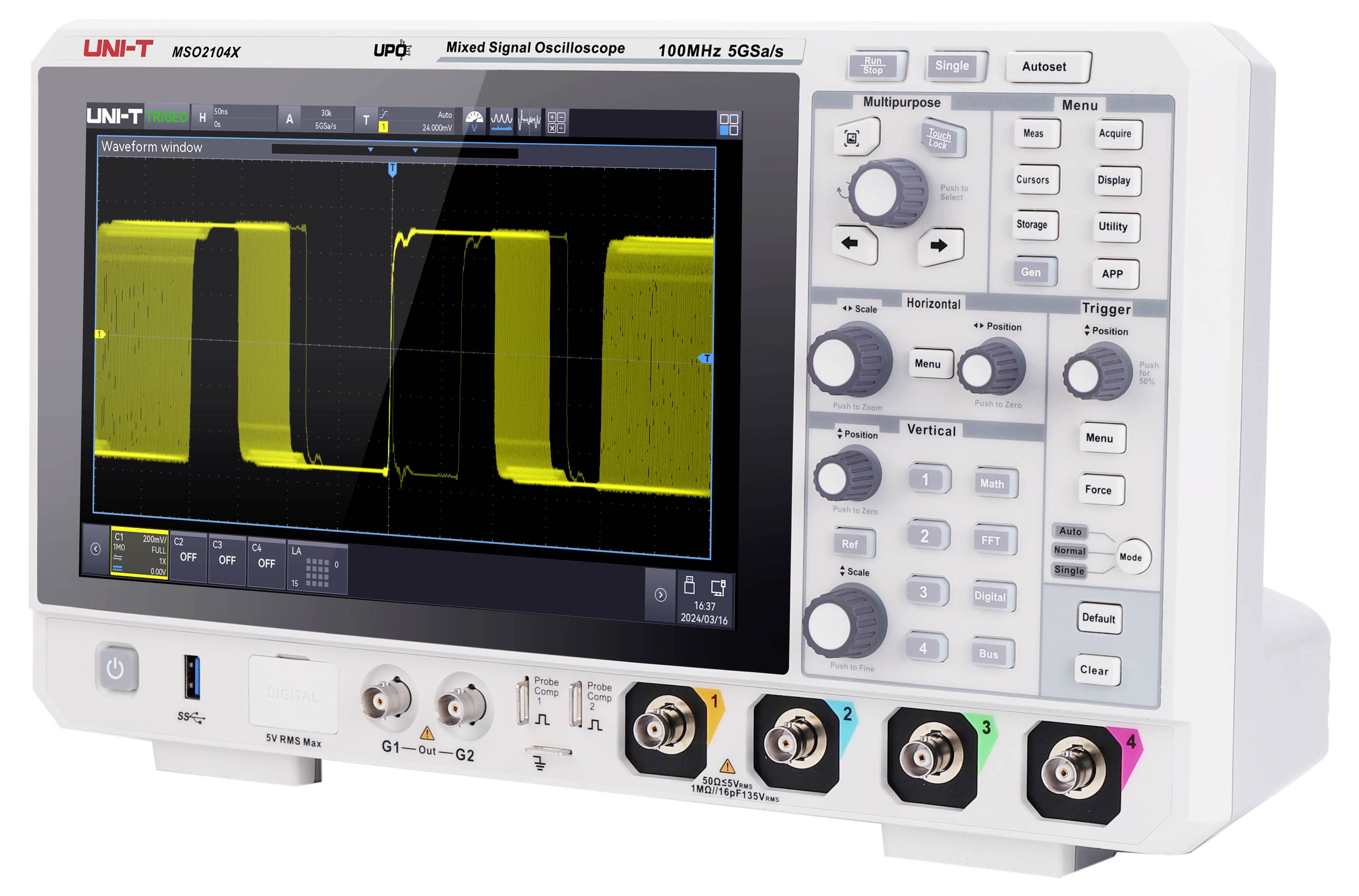

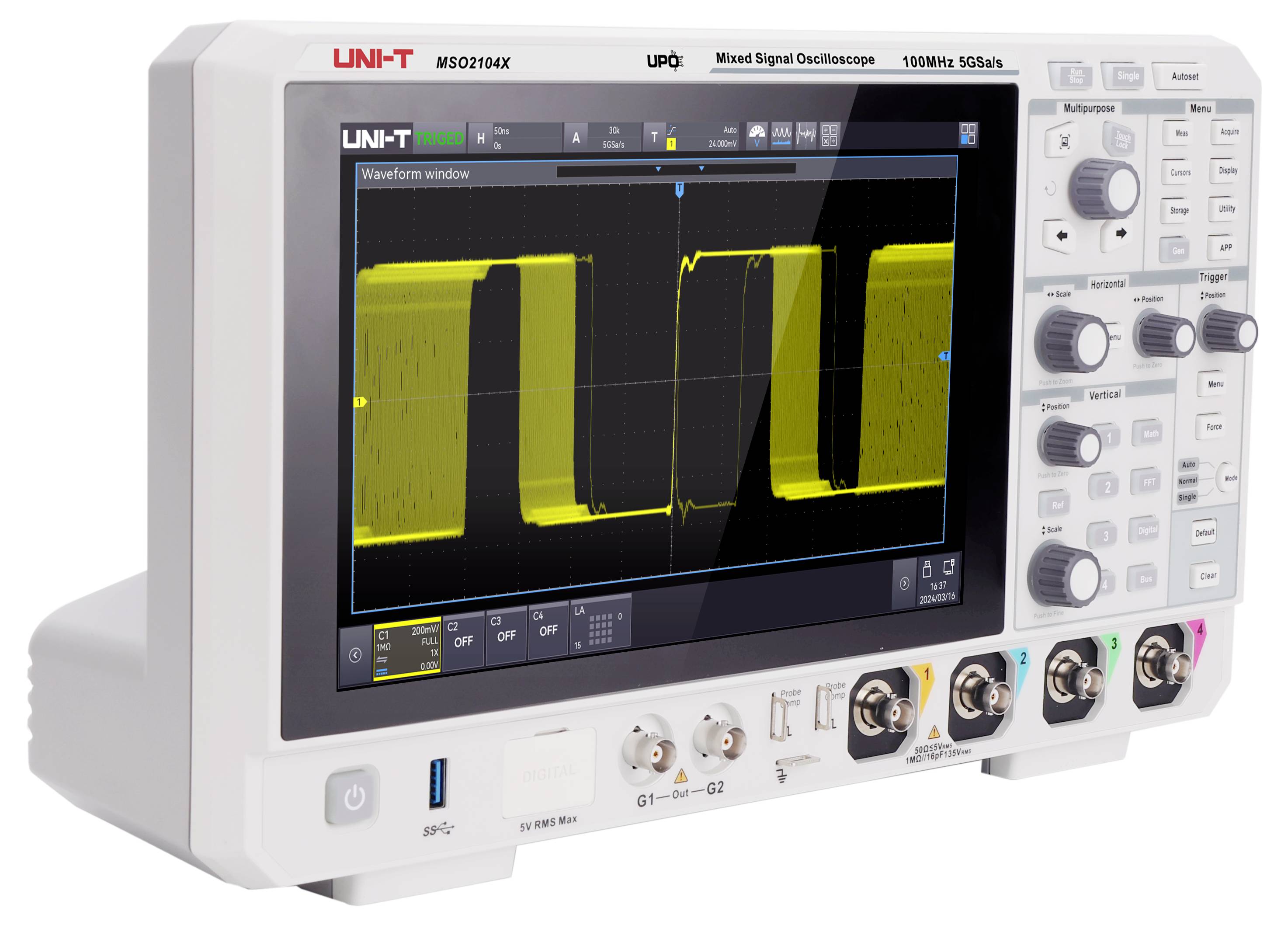

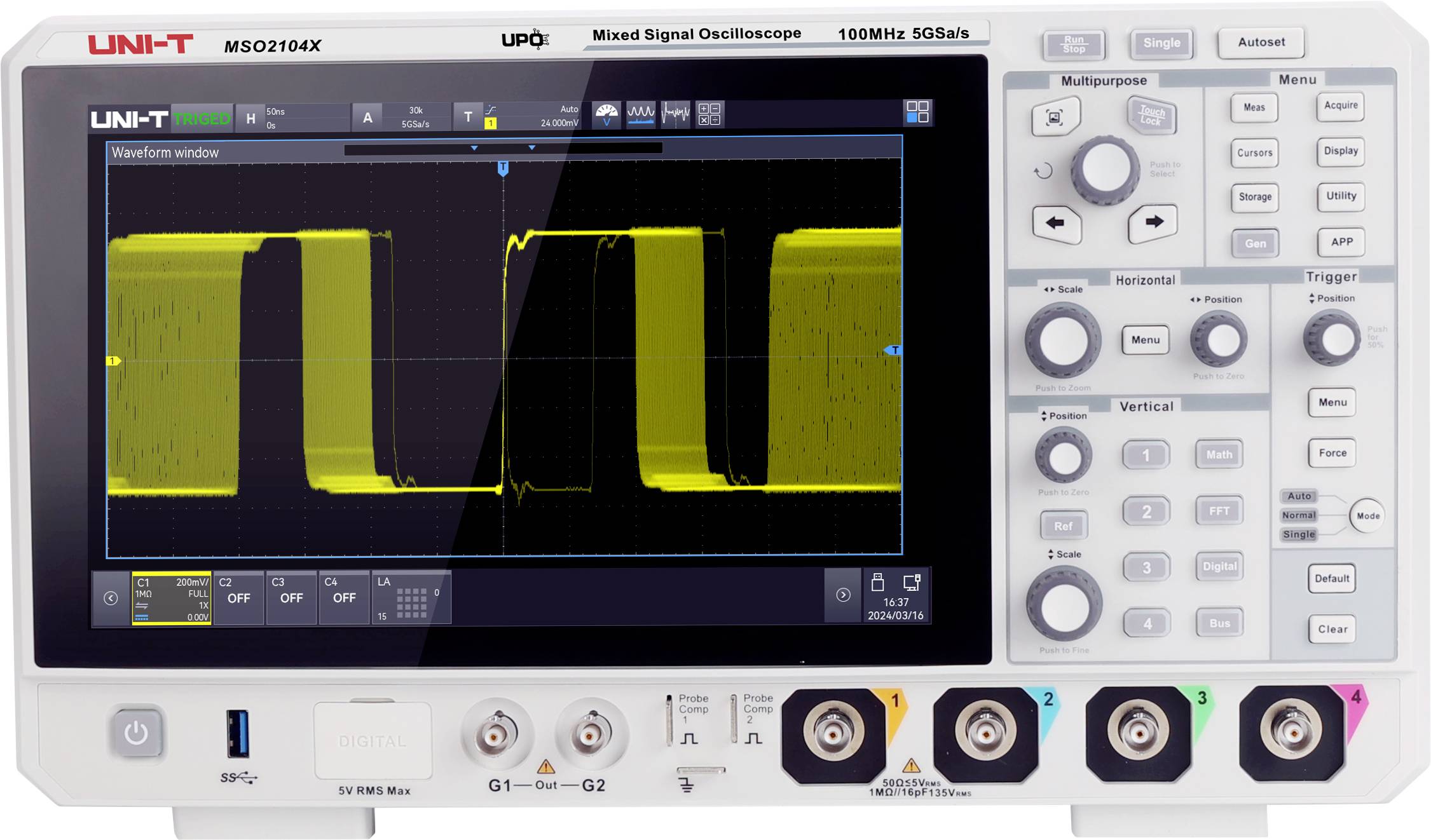

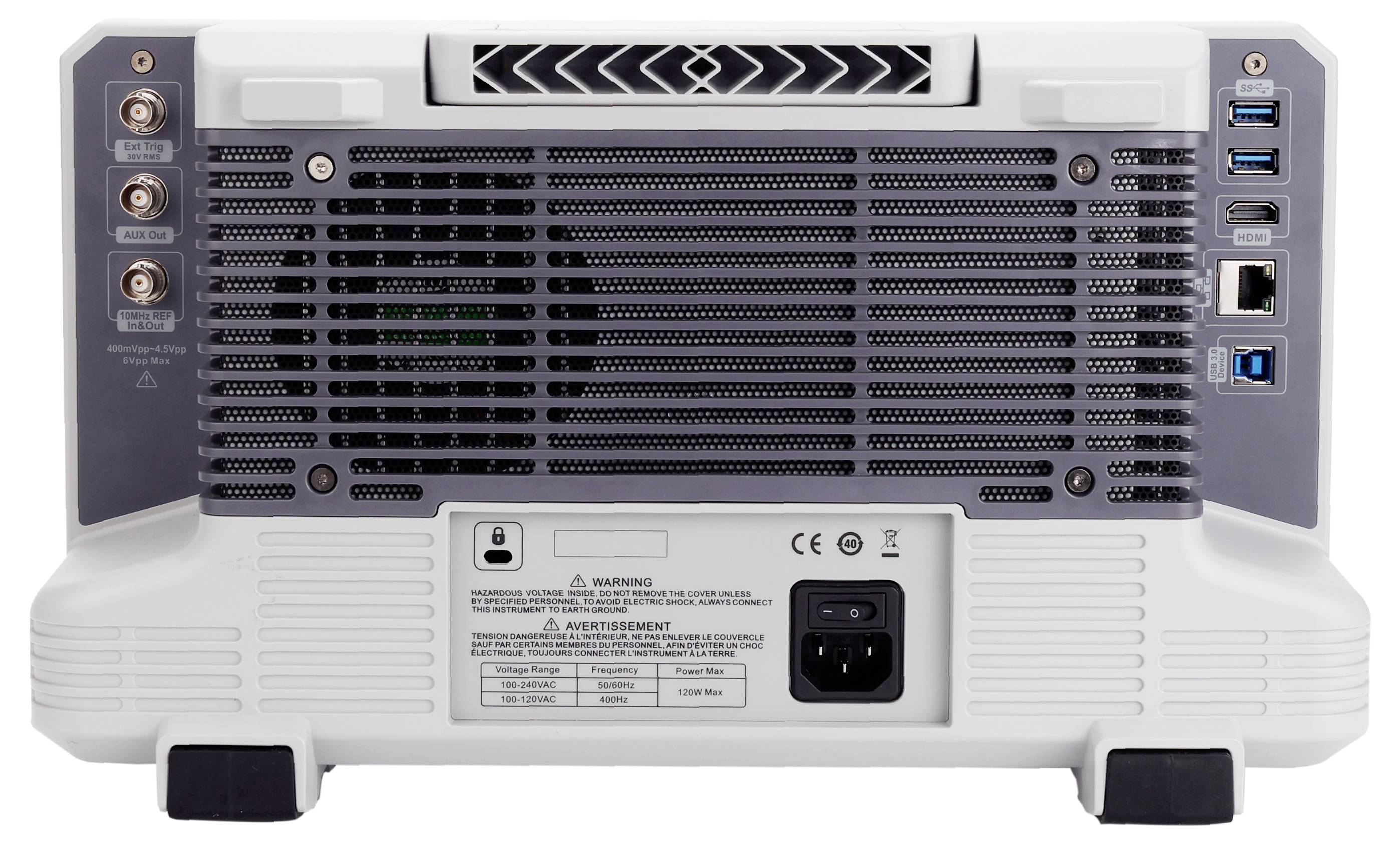

Name: Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).
Brand: Uni-T
SKU: 3399984
Availability: InStock

Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).-0

Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).-1

Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).-2

Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).-3

1/4

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mié. 04/11

7 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1419,33 € / Unidad)

1419,33 €

más el IVA aplicable

Envío gratuito

Solo quedan 7 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Osciloscopio digital UNI-T MSO2104X de 100 MHz, 4+16 canales, compatible con MSO, 5 GSa/s, 100 Mpts, pantalla táctil capacitiva de 10,1″, almacenamiento digital (DSO).

100 MHz
Número máx. de entradas análogas 4

Especificaciones técnicas

Tipo de producto: Osciloscopio digital

Ancho de banda: 100 MHz

Velocidad de muestreo/canal: 5 GSa/s

Tamaño de la pantalla: 10.1 In.

Osciloscopio, características: Circuitos de señal mixta (MSO)

Número máx. de entradas análogas: 4

: Estándar de fábrica (sin certificado)

Número máx. de entradas digitales: 16

Profundidad de memoria/canal: 100 Mpts

tipo: MSO2104X

Documentos y descargas

Ficha técnica

Ficha técnica 3399984 Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3399984 Uni-T MSO2104X Osciloscopio digital 100 MHz 5 GSa/s 100 Mpts Circuitos de señal mixta (MSO) 1 UD(S).

Descripción

El UNI-T MSO2104X es un osciloscopio compacto de señales mixtas con un ancho de banda de hasta 100 MHz, una frecuencia de muestreo de 5 GSa/s y una profundidad de memoria de 100 Mpts, que combina rendimiento y rentabilidad. Gracias a Ultra Phosphor 3.0, alcanza una tasa de captura de forma de onda de 2.000.000 wfms/s, lo que permite la detección precisa de anomalías poco frecuentes. Admite 9 modos de activación y 9 decodificaciones de bus serie, así como potentes funciones de análisis como análisis de espectro, análisis de potencia, histogramas, grabación de formas de onda y pruebas de aprobado/reprobado.

Este texto es el resultado de una traducción automática.

Modelo

- Osciloscopio integrado 9 en 1: Osciloscopio, analizador lógico, generador de funciones/formas de onda arbitrarias, analizador de espectro, analizador de protocolos, analizador de potencia, analizador de diagramas de Bode, medidor de frecuencia de alta precisión, voltímetro digital.
- Ultra Phosphor 3.0: mapeo gráfico paralelo de 8 canales, procesamiento de hasta 20 Gbps, tasa de captura de 2.000.000 wfms/s, tiempo muerto de hasta 1 µs
- 54 tipos de mediciones: Medición automática de voltaje, frecuencia y fase, funciones estadísticas avanzadas, gráficos de tendencias.
Decodificación y activación de protocolos: Compatibilidad con 9 protocolos (UART, I2C, SPI, CAN, I2S), decodificación en tiempo real de 200M de datos, análisis simultáneo de cuatro buses.
- Analizador de espectro: FFT de 4 millones de puntos, diagramas de cascada, mediciones automáticas de marcadores, cálculo simultáneo de FFT de 4 canales.
Análisis de rendimiento 6+: análisis PSRR, detección de armónicos, análisis de corriente de irrupción, 12 pruebas de rendimiento adicionales para la estabilidad del sistema y la eficiencia energética.

Volumen de suministro

- MSO2104X (100 MHz, 5 GSa/s, 4 canales) x 1
- Cable de alimentación x 1
- Cable USB x 1
- Sondas pasivas (100 MHz) x4
- Cable pasante BNC-BNC × 1
- Cable BNC con pinzas de cocodrilo (rojo y negro) × 1
- Sondas pasivas × 4
- Certificado de calibración x 1
- Instrucciones de seguridad multilingües x 1
- Guía rápida x 1

Observaciones

Otros modelos

- MSO2304X: Ancho de banda de 300 MHz, 4 canales analógicos, frecuencia de muestreo de 5 GSa/s, memoria de 100 Mpts, adquisición de forma de onda de 2.000.000 wfms/s, 16 canales digitales, con generador de doble canal de 50 MHz opcional.

- MSO2204X: Ancho de banda de 200 MHz, 4 canales analógicos, frecuencia de muestreo de 5 GSa/s, memoria de 100 Mpts, adquisición de forma de onda de 2.000.000 wfms/s, 16 canales digitales, con generador de doble canal de 50 MHz opcional.

Opciones

- MSO2000X-BW1MT3M: Actualización de 100 MHz a 300 MHz de ancho de banda

- MSO2000X-BW1MT2M: Actualización de 100 MHz a un ancho de banda de 200 MHz

- MSO2000X-AWG: Opción de generador de forma de onda arbitraria dual de 50 MHz (incluye diagrama de Bode)

- MSO2000X-PWR: Opción de análisis de potencia

- MSO2000X-BND: Todas las opciones de activación y decodificación del bus serie (incluidos MSO2000X-AUTO: paquete y MSO2000X-AUDIO)

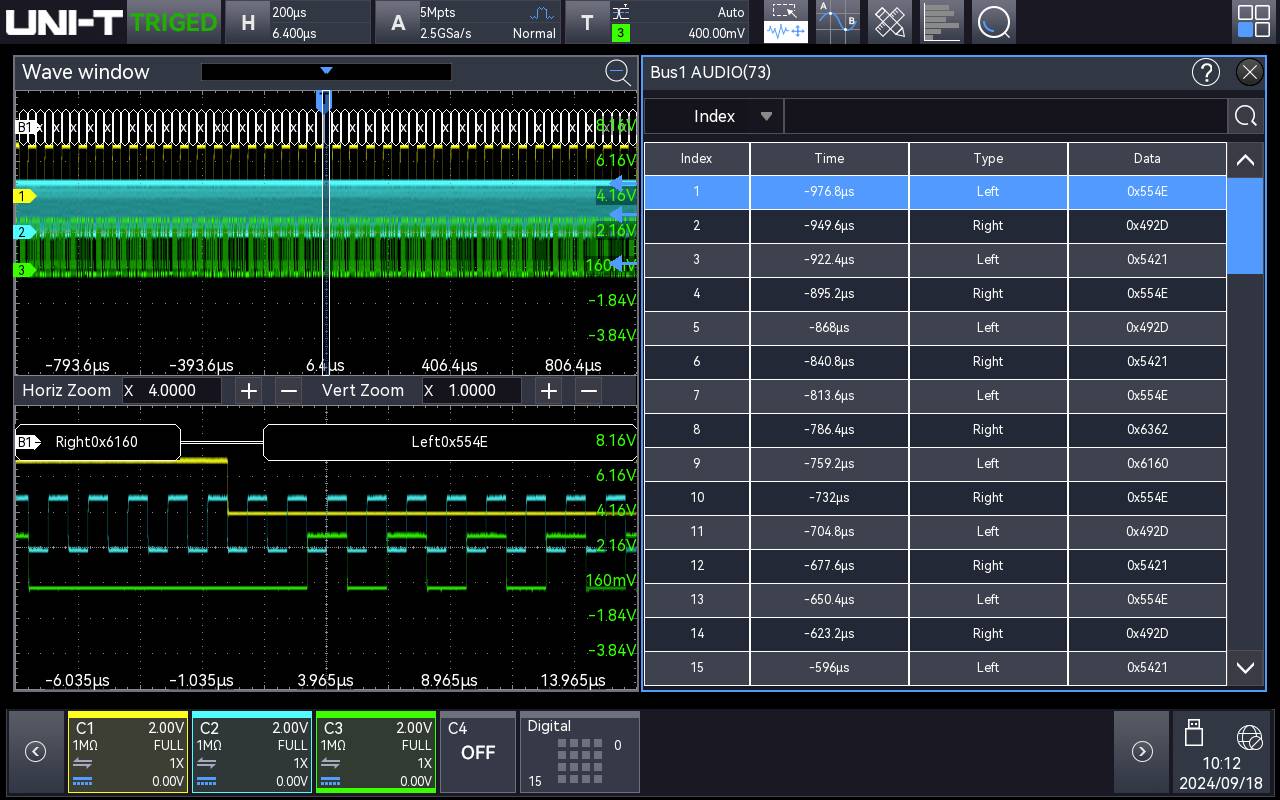

- MSO2000X-AUDIO: Opción de análisis y activación de bus serie de audio

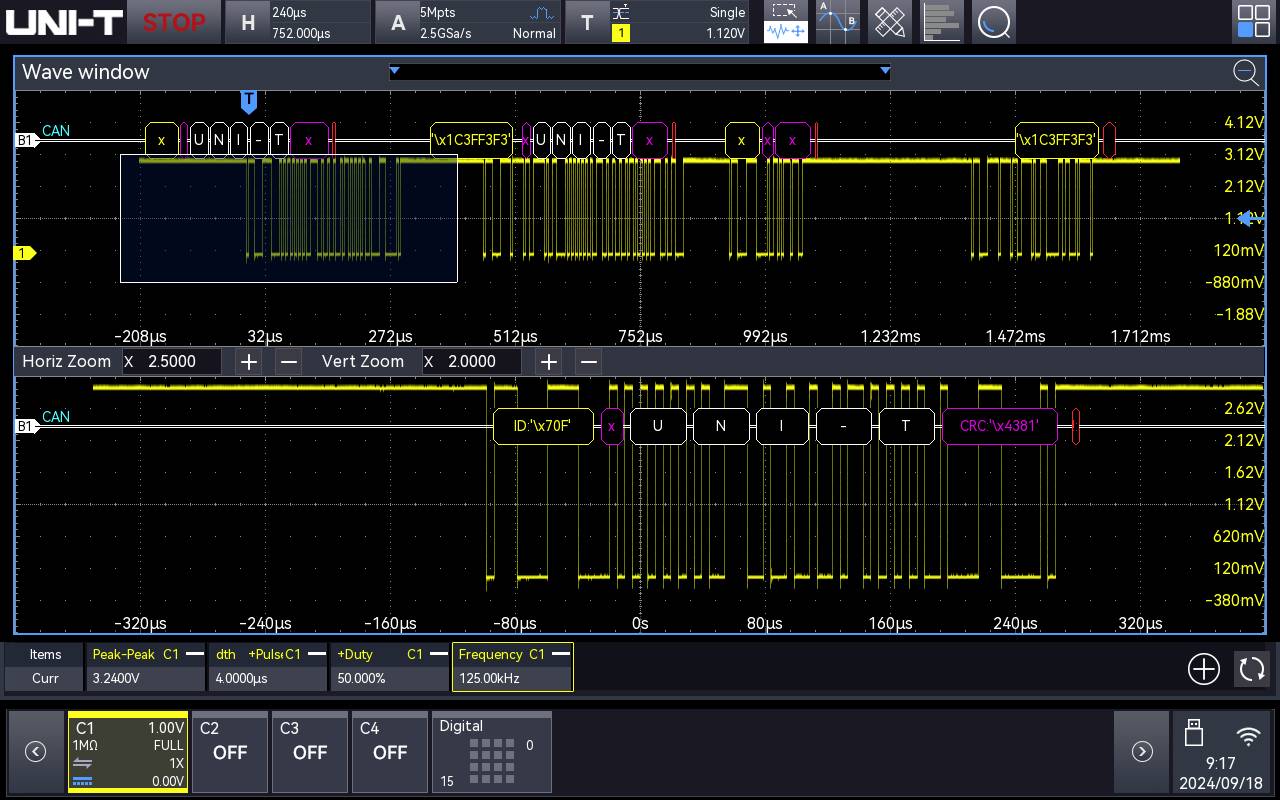

- MSO2000X-AUTO: Opción de activación y decodificación de bus serie para automoción (incluye CAN, CAN-FD, LIN, FlexRay, SENT)

- MSO2000X-CAN: Opción de análisis y activación del bus serie automotriz (CAN)

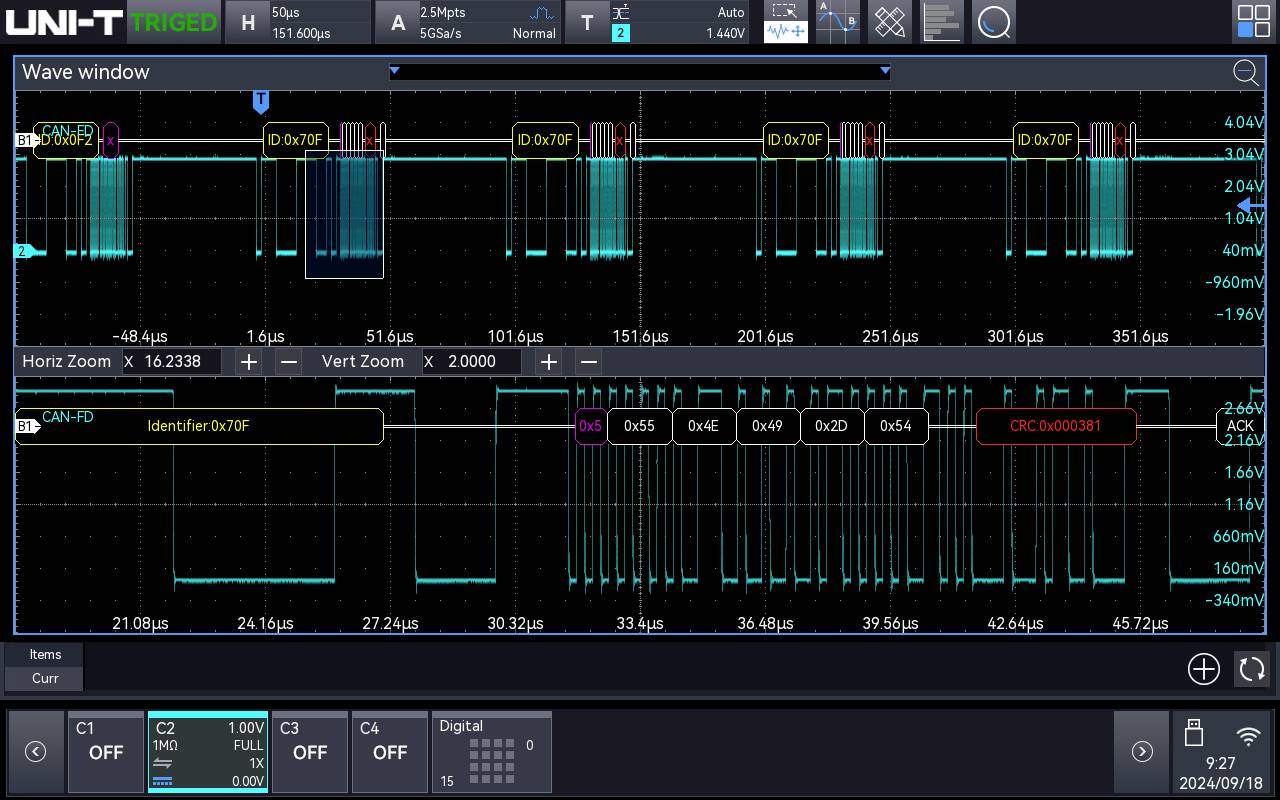

- MSO2000X-CANFD: Opción de análisis y activación del bus serie automotriz (CAN-FD)

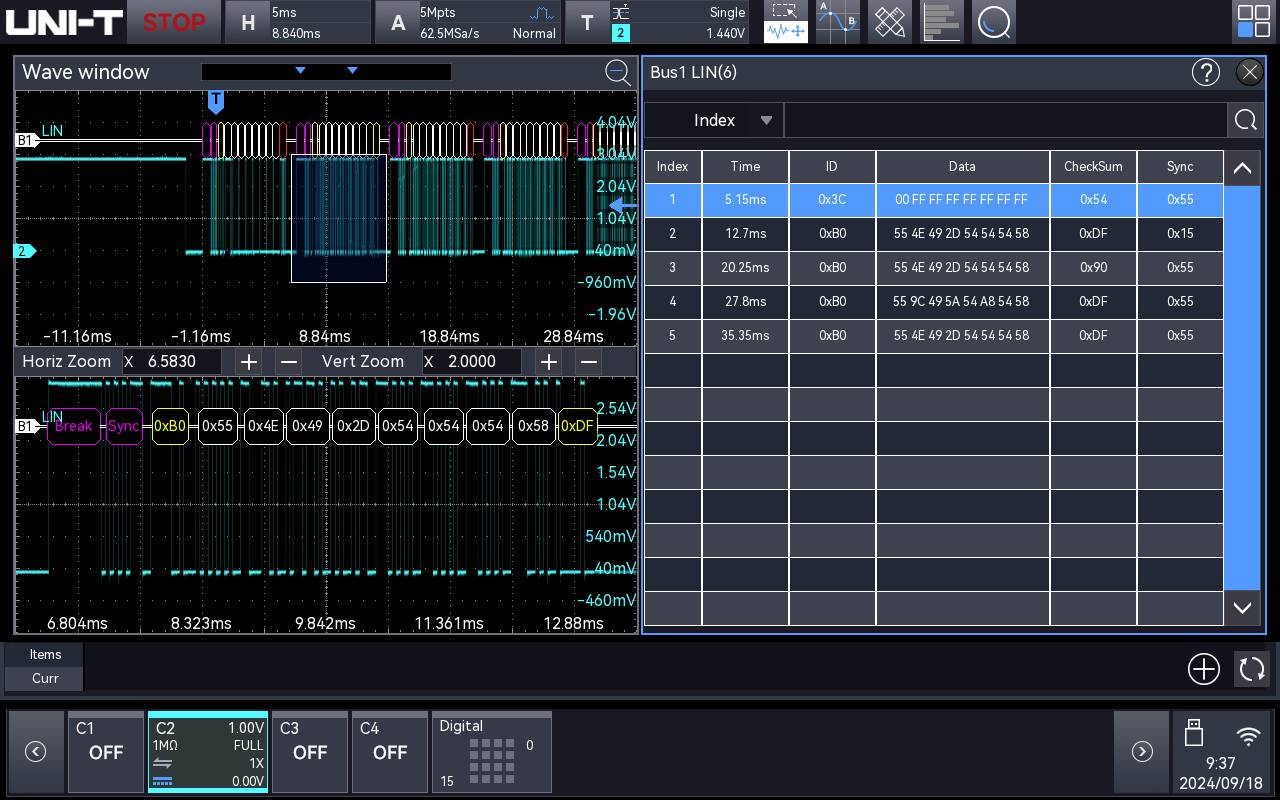

- MSO2000X-LIN: Opción de análisis y activación del bus serie automotriz (LIN)

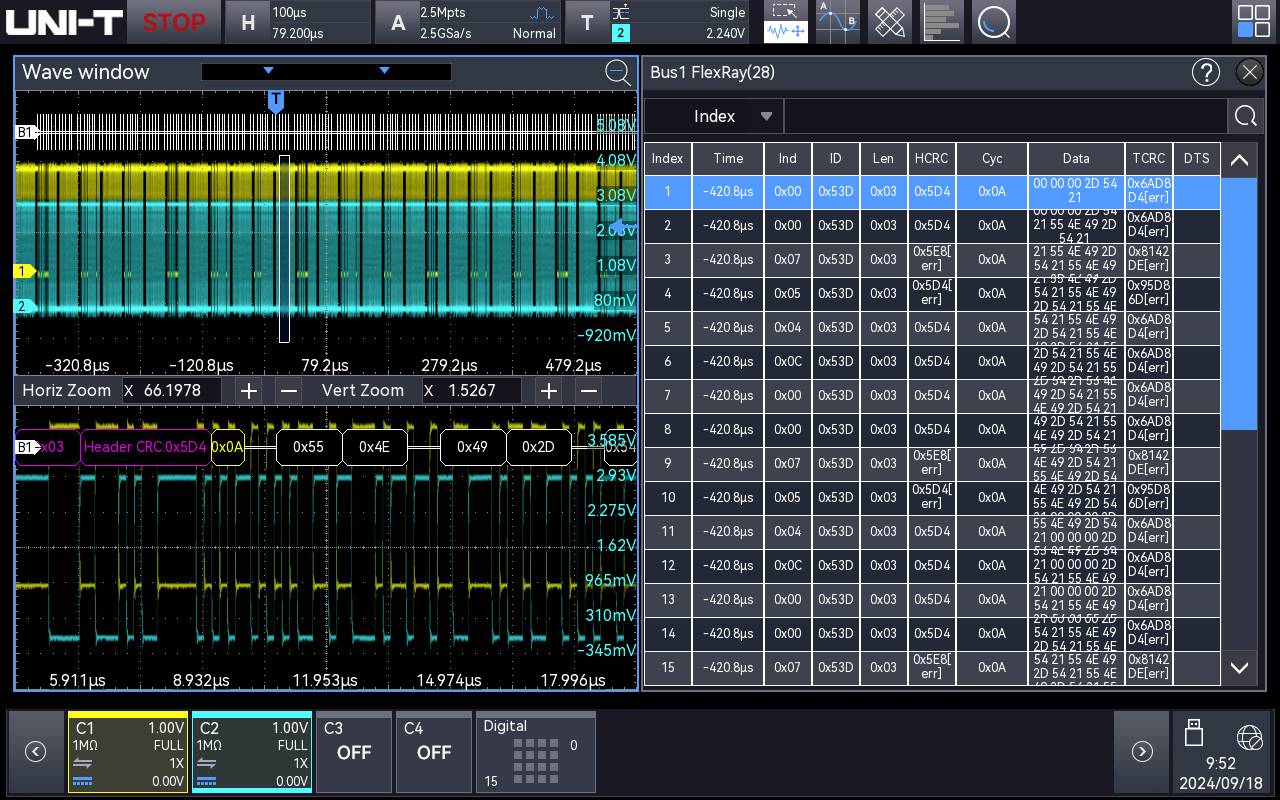

- MSO2000X-FLEX: Opción de análisis y activación de bus serie para automoción (FlexRay)

- MSO2000X-SENT: Opción de análisis y activación del bus de sensores automotrices (SENT)
