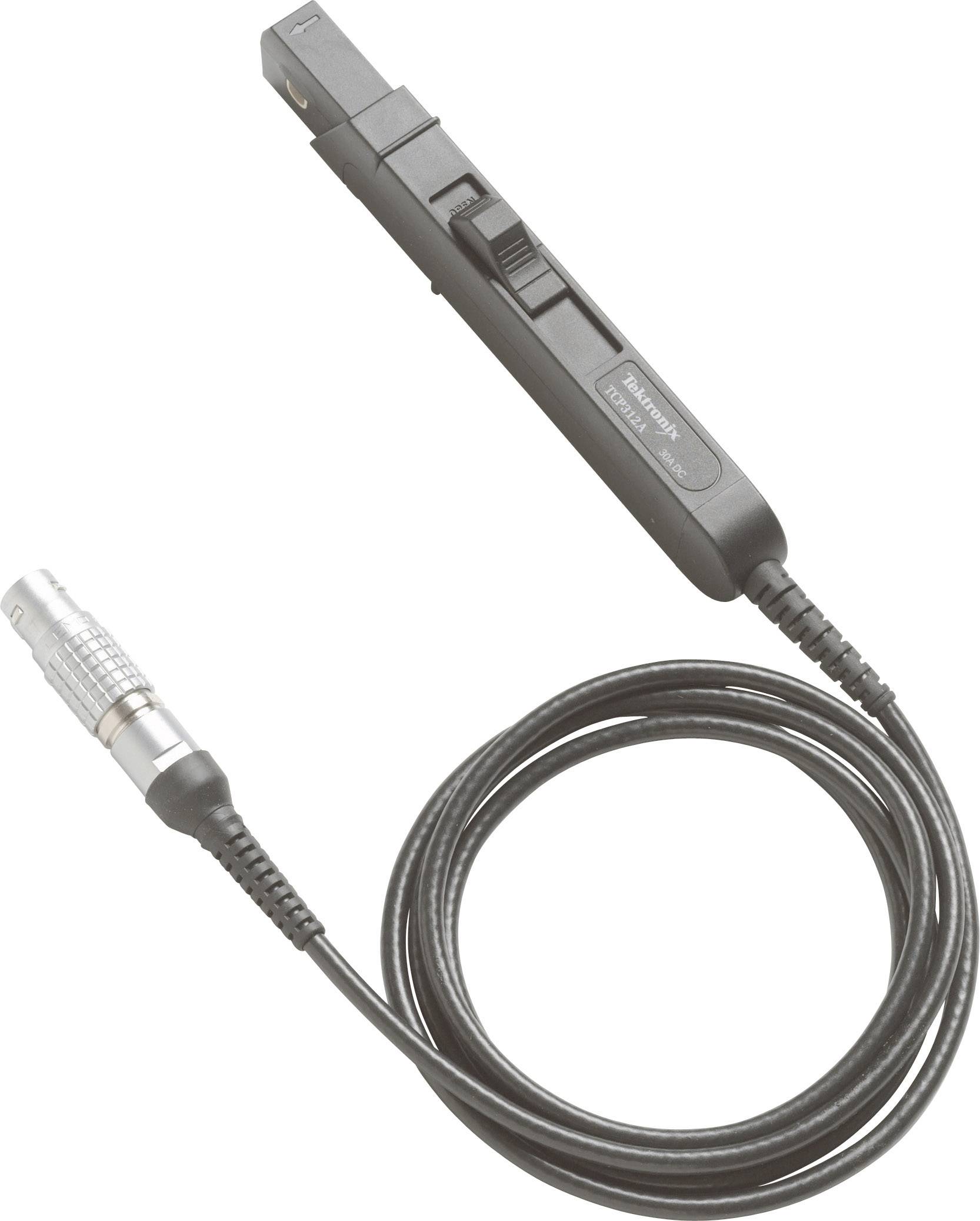

Name: Tektronix TCP303 Adaptador de pinza amperimétrica Rango de medición de A/CA (intervalo): 5 mA - 150 A Rango de medición
Brand: Tektronix
SKU: 1171298
Availability: BackOrder

Características y detalles

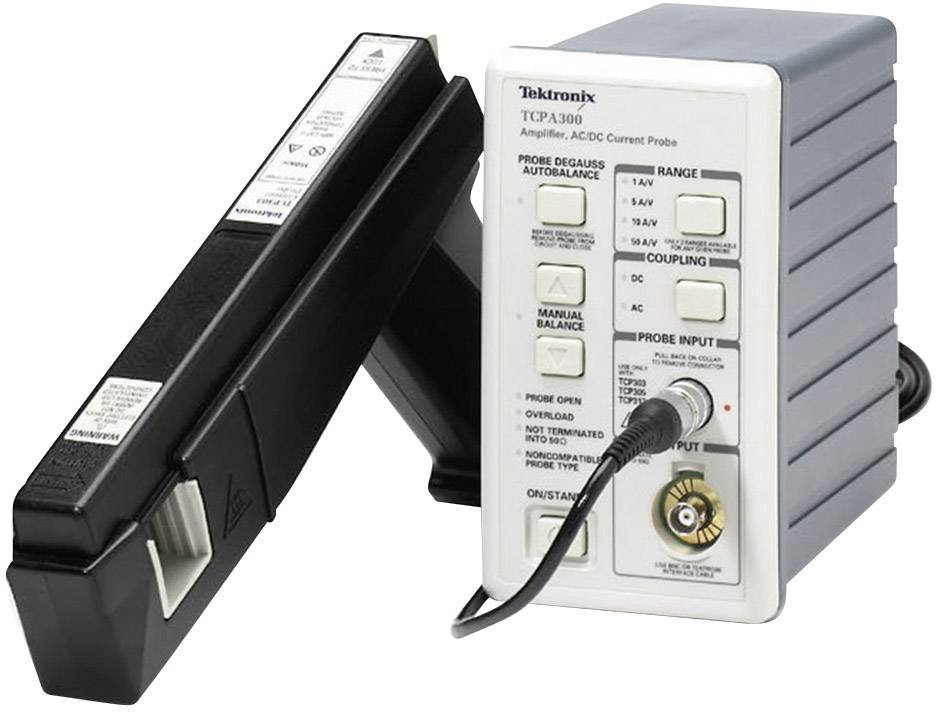

Cabezal de sonda TCP303 corriente continua / corriente alterna, CC a 15 MHz, 150 A CC (se requiere amplificador TCPA300)

N/A
Rango de apertura de la pinza amperimétrica 21 mm

Especificaciones técnicas

Ancho de banda DC-15MHz
Hora de levantarse< = 3.5ns
Longitud del cable 2 m
150A DC
Pico de pulso de 500A
Precisión DC (a 23 °) + -1%
corriente medible más pequeña 5mA
Resolución: 50 A / V, 5 A / V
Tipo de conexión A: pinzas de cocodrilo.

Rango de apertura de la pinza amperimétrica: 21 mm

Tipo de producto: Adaptador de pinza amperimétrica

el puerto B: Conector BNC

: Estándar de fábrica (sin certificado)

Rango de medición A/CA mín.: 5 mA

Rango de medición A/CA máx.: 150 A

precisión básica: ± 3 %

Rango de medición A/CC mín.: 5 mA

Rango de medición A/CC máx.: 150 A

Dimen.: (Lon. x Anch. x Alt.) 26.8 x 4.1 x 15.6 cm

Medición de corriente: AC/DC

categoría de medición: CAT II 600 V
CAT III 300 V

Peso: 0.66 kg

Frecuencia (máx.): 15 MHz

Anchura: 4.1 cm

Altura: 15.6 cm

longitud: 26.8 cm

Documentos y descargas

Ficha técnica

Ficha técnica 1171298 Tektronix TCP303 Adaptador de pinza amperimétrica Rango de medición de A/CA (intervalo): 5 mA - 150 A Rango de medición

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1171298 Tektronix TCP303 Adaptador de pinza amperimétrica Rango de medición de A/CA (intervalo): 5 mA - 150 A Rango de medición

Descripción

Las series TCP300 y TCP400 para medición de corriente CA / CC incluyen sistemas de medición de corriente altamente desarrollados para los requisitos actuales en el campo de la medición de corriente. Cuando se conecta a osciloscopios Tektronix con las interfaces TEKPROBE Nivel II, TekConnect (con TCA-BNC) o TekVPI (con TPA-BNC), las mediciones y cálculos de corriente son sencillos y sencillos.

Este texto es el resultado de una traducción automática.

Modelo

Longitud del cable de la sonda 2 m.

Volumen de suministro

Sonda de corriente CA / CC, instrucciones, funda de sonda, certificado de calibración trazable

Observaciones

Se requiere el amplificador TCPA300 para su funcionamiento. No incluido.

Descripción

Las series TCP300 y TCP400 para medición de corriente CA / CC incluyen sistemas de medición de corriente altamente desarrollados para los requisitos actuales en el campo de la medición de corriente. Cuando se conecta a osciloscopios Tektronix con las interfaces TEKPROBE Nivel II, TekConnect (con TCA-BNC) o TekVPI (con TPA-BNC), las mediciones y cálculos de corriente son sencillos y sencillos.

Este texto es el resultado de una traducción automática.
