Name: TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC
Brand: TAMS Elektronik
SKU: 3775673
Availability: InStock

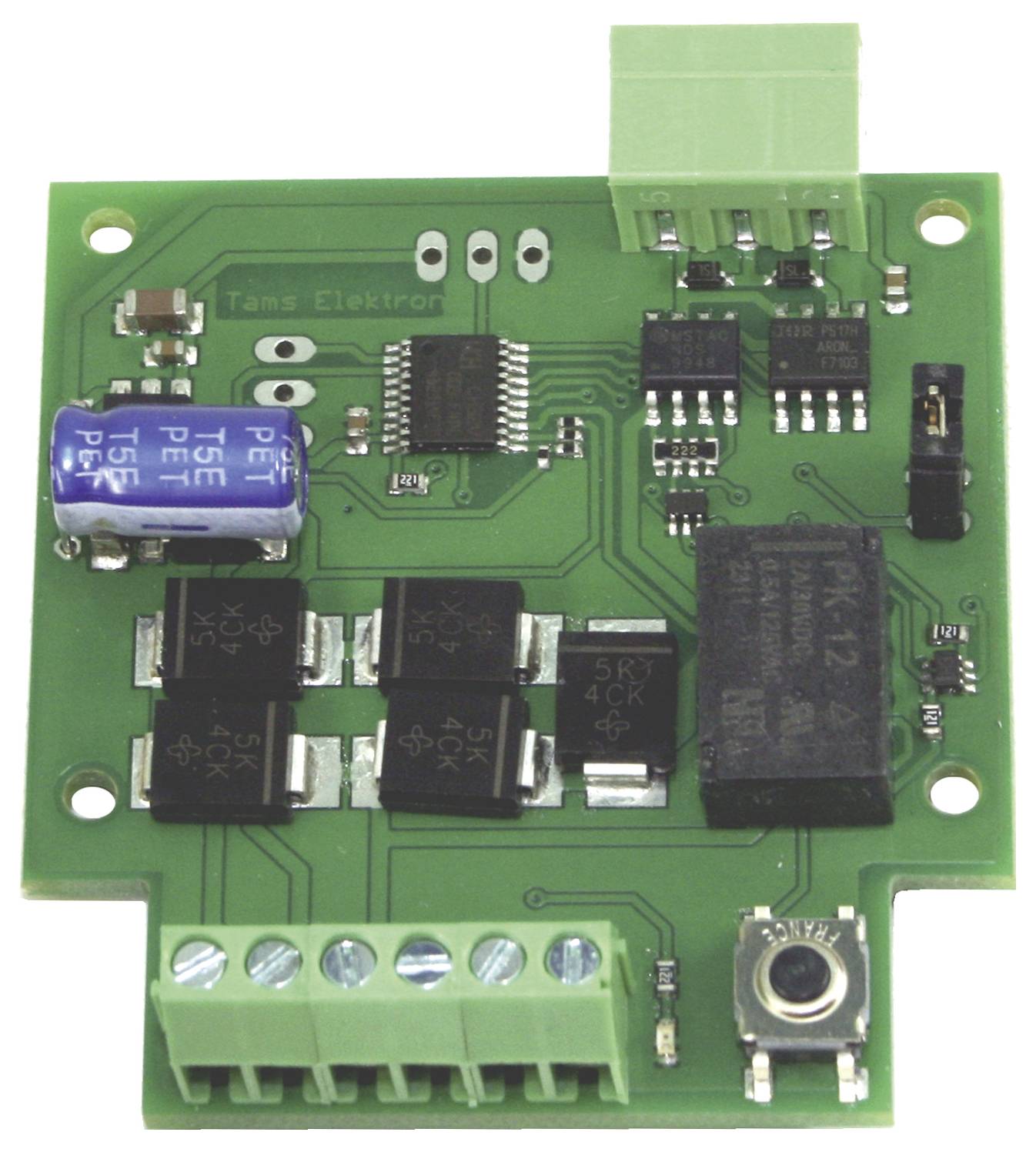

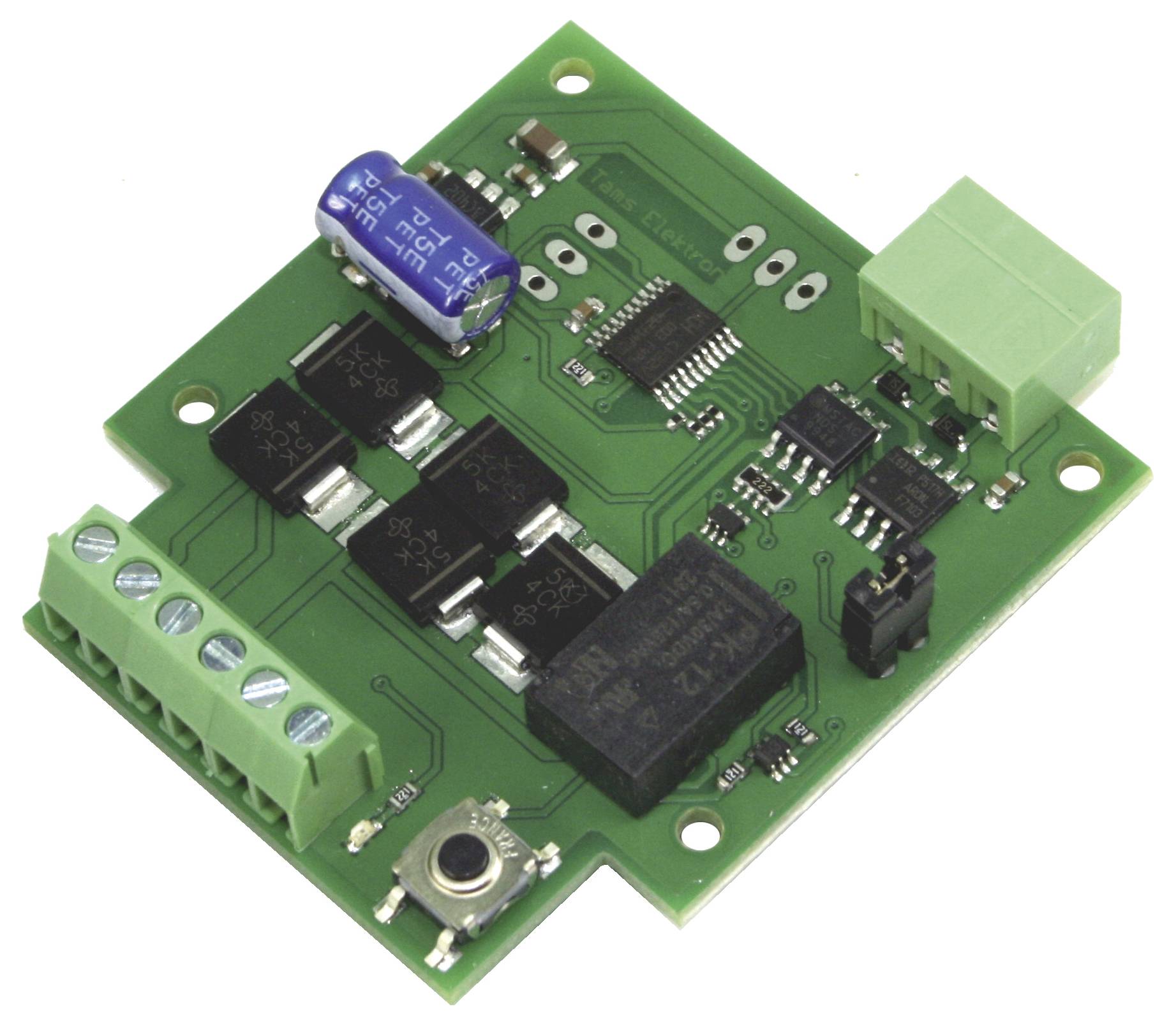

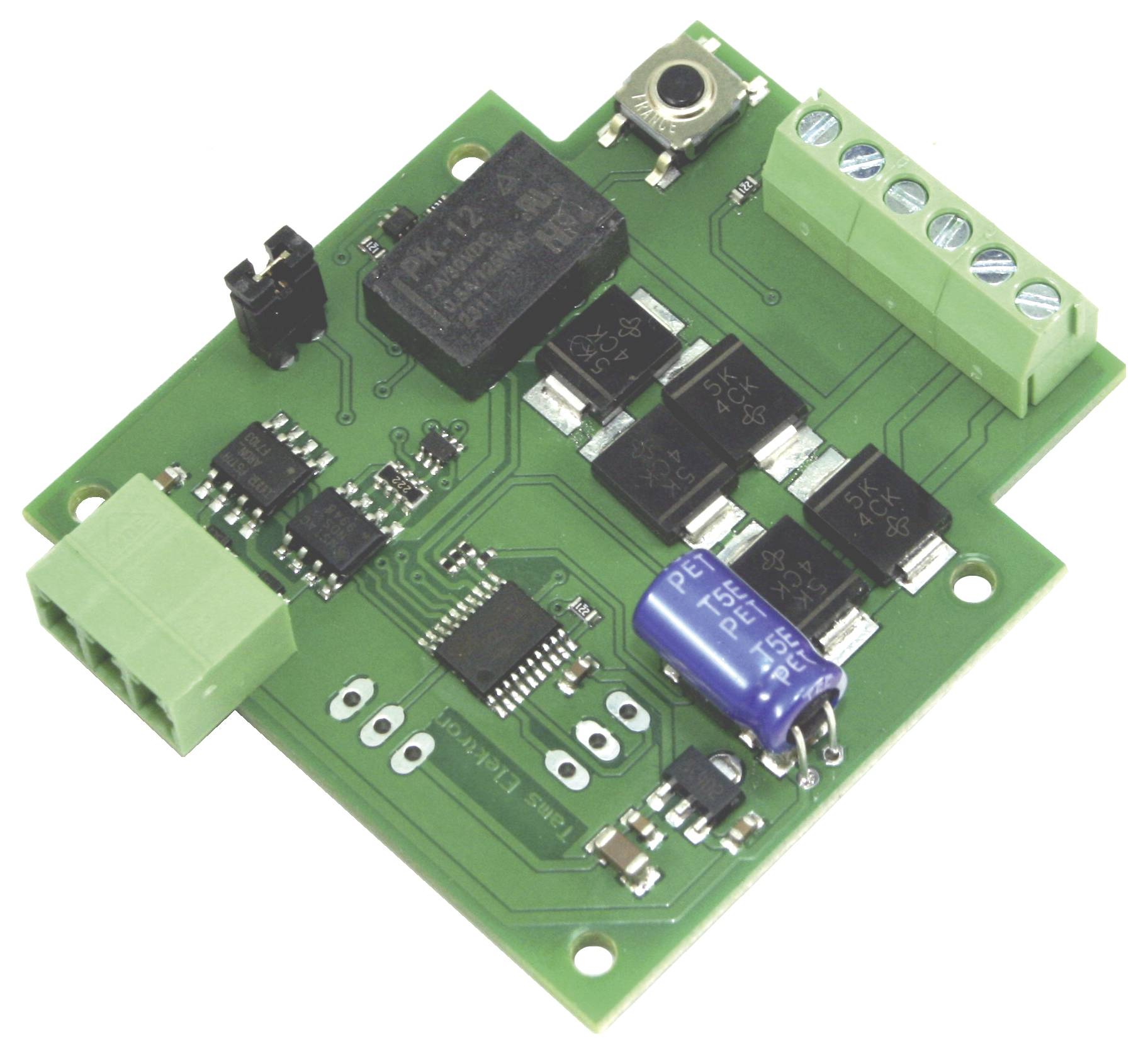

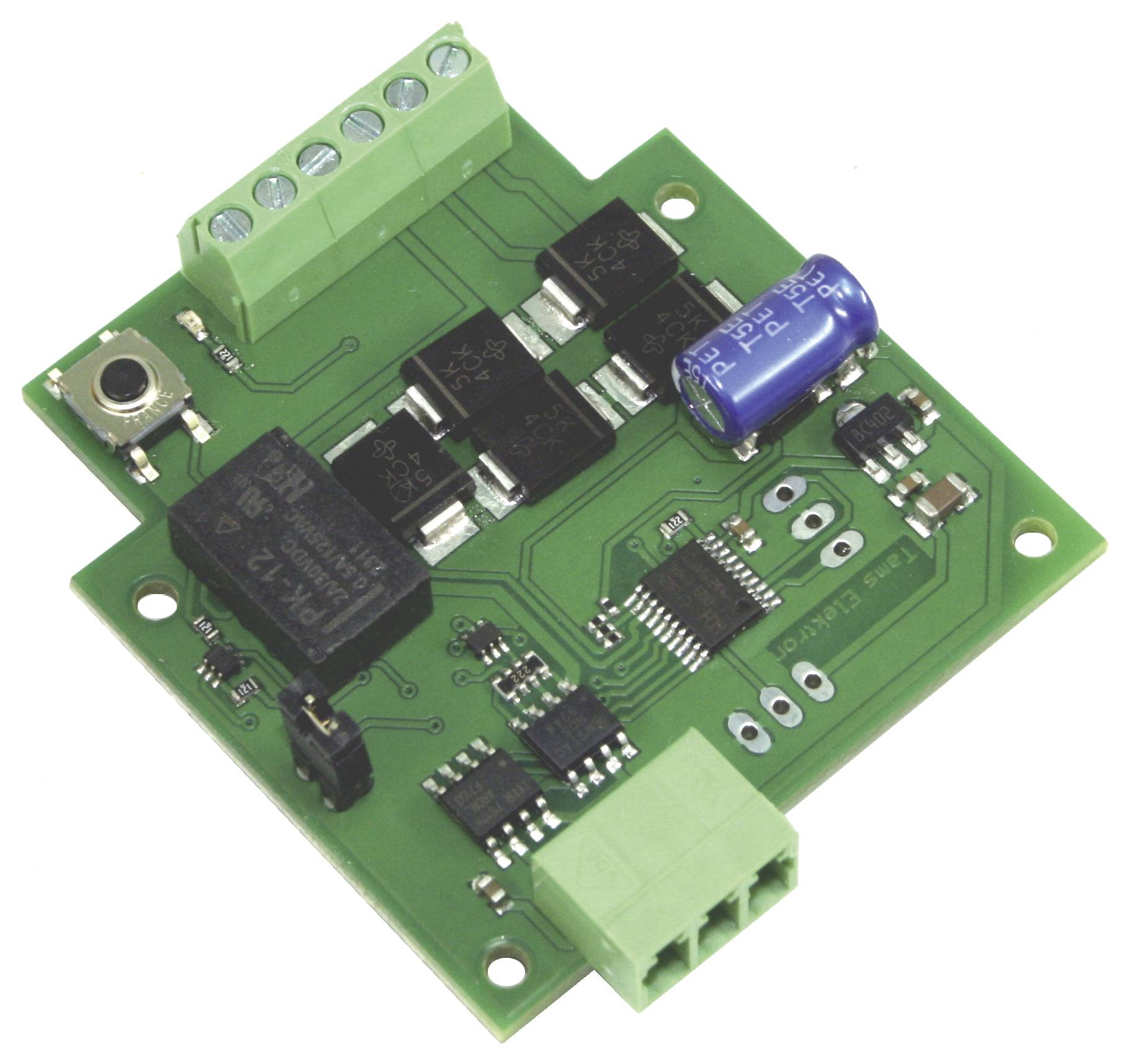

TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC-0

TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC-1

TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC-2

TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC-3

TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC-4

1/5

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

17 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (26,88 € / Unidad)

26,88 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Módulo de freno ABC de TAMS Electronics ABC-2 |

Control mediante comandos de ajuste de puntos
Conexión para señales y/o puntos

Especificaciones técnicas

Protocolos digitales:
- Formatos digitales: Motorola y DCC (según los estándares de NMRA y RCN)
- Rango de direcciones: MM: 1020 direcciones de desvío | DCC: 2040 direcciones de desvío. Nota: El rango de direcciones utilizables también depende de la oficina central.
Entradas y salidas
- Entrada de interruptor: 1 entrada para conectar un pulsador o componentes similares o circuitos externos.
- Salida: 1 salida para conectar señales y/o desvíos.
Propiedades eléctricas
- Tensión de alimentación: Tensión digital procedente del circuito elevador (12 - 24 voltios)
- Consumo de corriente: máximo 80 mA (sin dispositivos conectados)
- Corriente máxima en las conexiones de los raíles: 3 A continua | 6 A de pico (máximo 10 segundos)
- Corriente de salida máxima (AUX): 1000 mA (2 s) | 800 mA (continua)
- Dimensiones de la placa de circuito: aprox. 48 x 52 mm
- Dimensiones incluyendo la carcasa: aprox. 70 x 60 x 25 mm

Tipo de producto: Módulo de freno

versión del modelo: Accesorios

Formato digital: MM
DCC

longitud: 70 mm

Anchura: 60 mm

Altura: 25 mm

Dimen.: (Lon. x Anch. x Alt.) 70 x 60 x 25 mm

Clase de edad: A partir de 15 años

ejecución: Bloque de construcción prefabricado

UKCA: Sí

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3775673 TAMS Elektronik ABC-2 49-03206-01 Módulo de freno Accesorios MM, DCC

Descripción

Activación y desactivación opcional de la sección de frenado.
- con comandos de conmutación digital en formato DCC o Motorola
- y/o con un botón externo o circuito externo similar (no incluido).

Salida especial para desvíos y/o señales:
- Se acciona mediante comandos de interruptores digitales que se envían para activar y desactivar la sección de frenado.
- Opcionalmente, para conectar accesorios magnéticos (desvíos y/o señales de semáforo con accionamiento de doble bobina), desvíos motorizados con un tiempo máximo de conmutación de 500 ms (con o sin interruptor de fin de carrera) o señales luminosas de dos aspectos.

Parada de emergencia opcional para garantizar la detención antes de incorporarse a la vía normal.

Este texto es el resultado de una traducción automática.

Modelo

Corriente total máxima para puntos de conmutación y/o señales: 1 A

Volumen de suministro

1 Módulo de freno ABC-2, versión: Módulo de freno listo para usar (circuito ensamblado y probado)
Puentes para ajustar la tensión de salida para desvíos/señales (tensión continua o pulsos cortos de tensión).
Bloque de terminales de 3 polos para conectar el desvío

Descripción

Modelo

Corriente total máxima para puntos de conmutación y/o señales: 1 A

Volumen de suministro

1 Módulo de freno ABC-2, versión: Módulo de freno listo para usar (circuito ensamblado y probado)
Puentes para ajustar la tensión de salida para desvíos/señales (tensión continua o pulsos cortos de tensión).
Bloque de terminales de 3 polos para conectar el desvío
