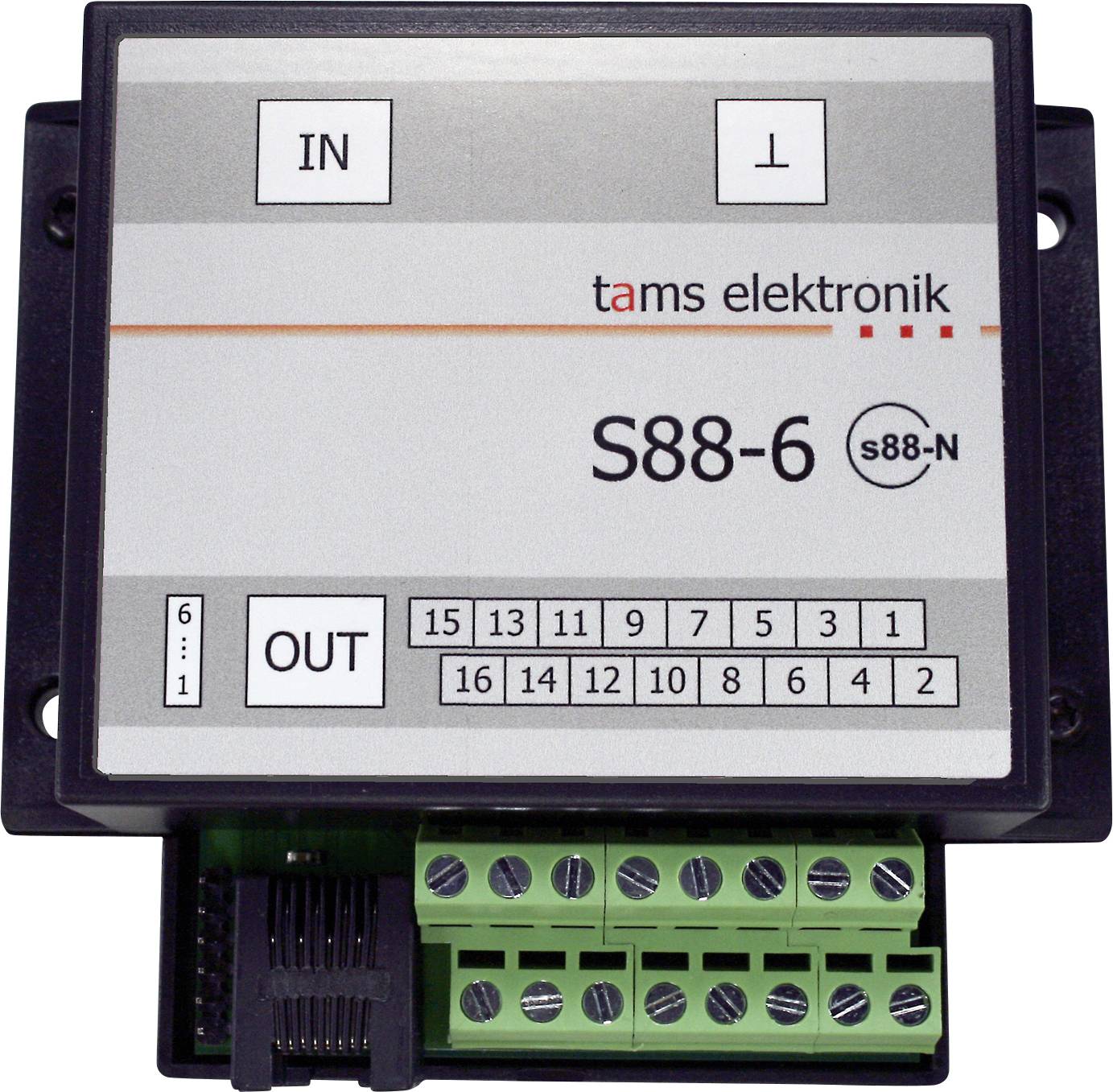

TAMS Elektronik 44-01607-01 S88-6 Decodificador de retorno

Conexión a tierra adicional ("truco del diodo"):
En las secciones de retroalimentación, la locomotora recibe alimentación a través del riel central y del riel exterior continuo. Una interrupción de la conexión a tierra en el riel continuo (por ejemplo, debido a la contaminación) tiene un efecto directo en el comportamiento de conducción. En el peor de los casos, la locomotora se detiene o no vuelve a arrancar después de una parada en la sección de retroalimentación. El problema se puede solucionar conectando los dos conductores exteriores mediante un diodo. Este llamado "truco del diodo" aprovecha el hecho de que solo se puede utilizar media onda del voltaje digital para la retroalimentación en el bus s88. Al instalar un diodo, la otra media onda se "redirige" del riel aislado al riel continuo, creando así una conexión a tierra adicional. En el modelo s88-6, los diodos están integrados en el circuito, lo que elimina la necesidad de realizar una compleja adaptación de los mismos.

Conexión de la línea de autobús s88:
2 conectores RJ-45 para la conexión de cables de conexión según la norma s88-N. Alternativamente, para la conexión a una unidad de control digital: 1 conector de 6 pines para la conexión de cables de 6 pines.

Especificaciones técnicas:
Número de entradas: 16
Conexión de la línea de bus s88: 2 conectores RJ-45 para la conexión de cables de conexión según s88-N. Alternativamente, para la conexión a una unidad de control digital: 1 conector de 6 pines para la conexión de cables de 6 pines.
Direccionamiento: automático
Informe de ocupación: Contacto con el suelo
Dimensiones de la placa de circuito impreso: 72 x 82 mm
