Name: TAMS Elektronik 43-03127-01 MD-2 Multidecoder
Brand: TAMS Elektronik
SKU: 3775668
Availability: InStock

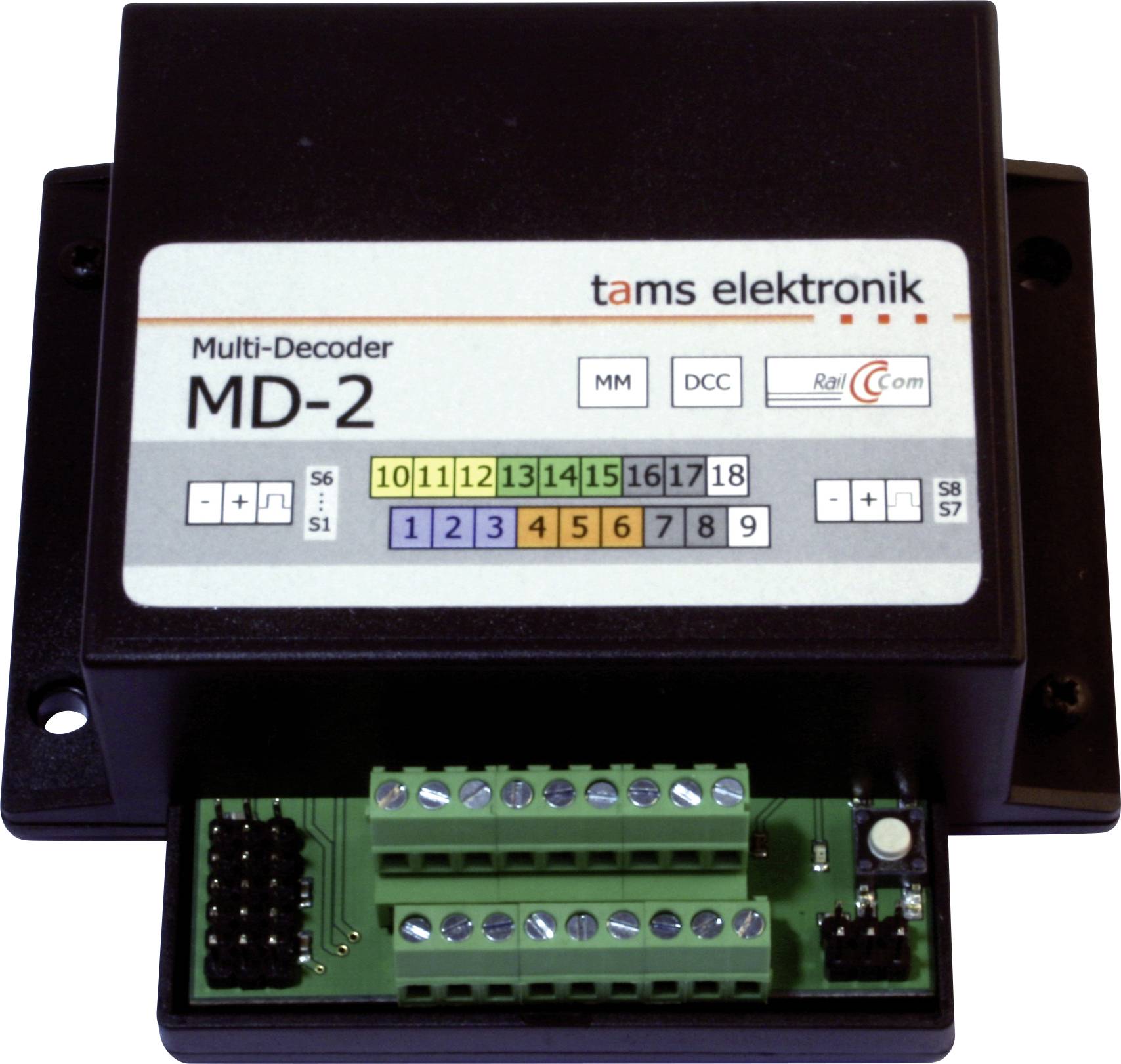

TAMS Elektronik 43-03127-01 MD-2 Multidecoder-0

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

6 Unidad(es)

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (55,45 € / Unidad)

55,45 €

más el IVA aplicable

Solo quedan 6 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Decodificador múltiple MD-2 de TAMS Electronics

Dos modos de funcionamiento para elegir:
1. Control de 8 servos + 4 pares de salida para accesorios magnéticos y/u otros consumidores.
2. Control de 8 servos + botón pulsador para cambiar entre posiciones finales (¡también en funcionamiento puramente analógico!).

Especificaciones técnicas

Formatos digitales: Motorola y DCC (según los estándares de NMRA y RCN)
Rango de direcciones: MM: 1020 direcciones de desvío, DCC: 2040 direcciones de desvío
Número de entradas y salidas:
- Área de conexión 1: 8 salidas para conectar servos
- Área de conexión 2: Modo de funcionamiento 1: 8 (= 4 pares de salida) para conectar artículos magnéticos y/u otros consumidores. Modo de funcionamiento 2: 8 entradas para conectar pulsadores
Tensión de alimentación:
- Voltaje digital del circuito elevador
- o transformador independiente (12 – 18 V CA) o fuente de alimentación independiente (12 – 24 V CC)
- Corriente máxima por salida: Rango de conexión 1: 1.000 mA. Rango de conexión 2: hasta 2 segundos: 1500 mA, continuo: 1000 mA
Dimensiones de la placa de circuito impreso: 72 x 82 mm
Dimensiones incluyendo la carcasa: 100 x 90 x 35 mm

Tipo de producto: Multidecoder

Fabricante de decodificadores: Tams

Formato digital: MM
DCC

diseño: Accesorios

Número de salidas: 8 x
8 x

Zona de direcciones: MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen

Corriente en las salidas de conmutación (máx.): 1000 mA

Lanzadera automática integrada: Sí

longitud: 100 mm

Anchura: 90 mm

Altura: 35 mm

Dimen.: (Lon. x Anch. x Alt.) 100 x 90 x 35 mm

Fabricante de la pieza.: 43-03127-01

UKCA: Sí

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3775668 TAMS Elektronik 43-03127-01 MD-2 Multidecoder

Descripción

Para controlar
- Servomotores, por ejemplo, en interruptores, señales de ala, barreras o puertas.
- Artículos magnéticos, por ejemplo, agujas con accionamiento de doble bobina (con o sin tope final), señales de ala con accionamiento de doble bobina, desacopladores. Nota: Para controlar los desvíos con accionamientos motorizados, se requiere un adaptador adicional para desvíos motorizados AMW-2.
- otros consumidores, por ejemplo, señales luminosas (entre las que se produce la conmutación) o luces (que se encienden y apagan).

Programación:
- Unidades de control DCC: Configuración de todas las propiedades del decodificador mediante variables de configuración (CV).
- Alternativamente: Configurar la dirección del decodificador mediante un botón de programación.
- Unidades de control Motorola: Configuración de la dirección del decodificador mediante el botón de programación.

Activación
- Con comandos de conmutación DCC o MM: detección automática de formato, posibilidad de funcionamiento mixto.

Opciones de configuración:
- Velocidad del servo: Ajuste independiente para cada servo.
- Parada del servo izquierdo/derecho: ajuste independiente para cada servo.
- Rebote posterior: parada en el extremo izquierdo o derecho o en ambos extremos, velocidad. Configuraciones independientes para cada servomotor.
- Tiempo de sobrecorriente del servo: Esto evita que la señal del servo se apague inmediatamente después de que haya transcurrido el tiempo de respuesta calculado por el decodificador, evitando así que el movimiento del servo se interrumpa, por ejemplo, en el caso de un funcionamiento lento no planificado, antes de alcanzar la parada establecida. Se han aplicado los ajustes a todos los servos.
- Control del servomotor en posición de reposo: Las señales del servomotor se desactivan o se activan. Configuraciones independientes para cada servomotor.
- Tiempo de activación de las salidas: Definición de cuánto tiempo está presente el pulso de conmutación / cuánto tiempo permanece activada la salida. Cuando el tiempo de encendido se establece en "0", las salidas se utilizan como interruptores (= decodificadores de conmutación). Configuración individual para cada par inicial.

Este texto es el resultado de una traducción automática.
