Name: TAMS Elektronik 42-01194-01-C FD-Next18 Decodificador de funciones Sin cable
Brand: TAMS Elektronik
SKU: 3207337
Availability: InStock

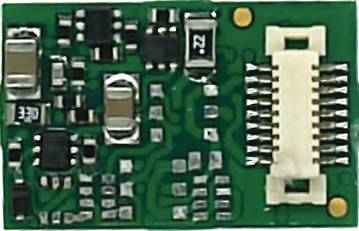

TAMS Elektronik 42-01194-01-C FD-Next18 Decodificador de funciones Sin cable-0

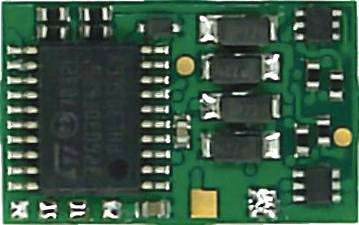

TAMS Elektronik 42-01194-01-C FD-Next18 Decodificador de funciones Sin cable-1

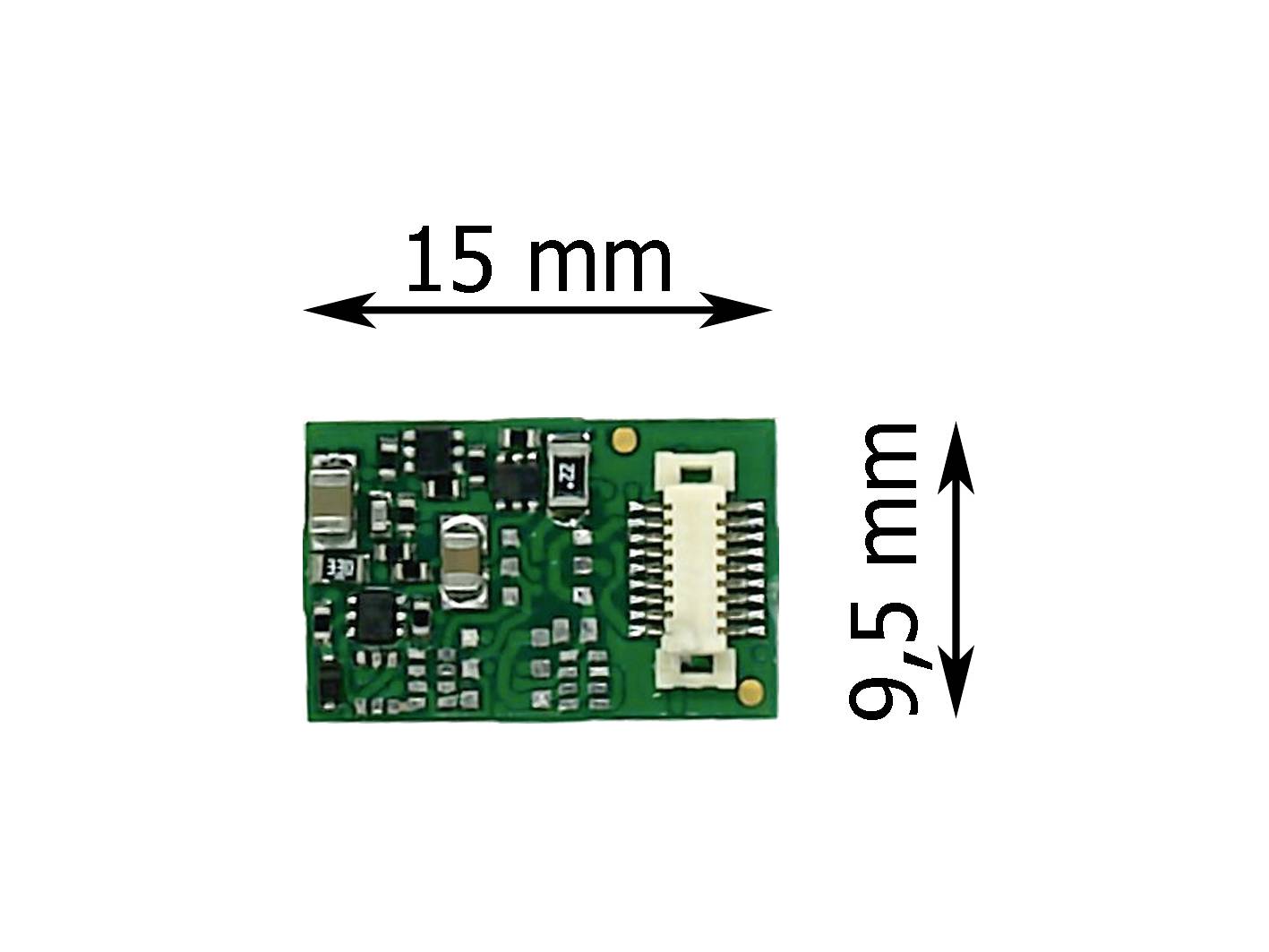

TAMS Elektronik 42-01194-01-C FD-Next18 Decodificador de funciones Sin cable-2

1/3

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

31 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (18,48 € / Unidad)

18,48 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Decodificador de funciones FD-Next con interfaz Next18

Todas las funciones de la interfaz Next18, incluido SUSI, están ocupadas.
Placa de circuito impreso con componentes SMD

Especificaciones técnicas

Formatos de datos: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF según los estándares NMRA y RCN)
Formatos para el registro automático de decodificadores de vehículos: DCC-A según RCN-218 (puede desactivarse).
Formato de retroalimentación: RailCom según RCN-217 (se puede desactivar).
Interfaz Next18 según RCN-118
4 salidas de función amplificadas (F0f, F0f, AUX1 y AUX2)
2 salidas sin amplificar (AUX5 y AUX6)
Dependiendo de la configuración: 2 salidas sin amplificar (AUX3 y AUX4) o 2 conexiones para el bus del tren, por ejemplo, "Datos (DATA)" y "RELOJ (CLOCK)" de la interfaz SUSI.
1 conexión para un condensador de respaldo externo (capacidad de 100 a 220 µF, tensión nominal mínima de 35 V) o un circuito de amortiguación externo.
Fuente de alimentación: Voltaje digital de 12 a 20 voltios o transformador analógico (voltaje CC).
Consumo de corriente (sin dispositivos conectados): máx. 20 mA
Clase de protección: IP 00 (Significado: sin protección contra objetos extraños, contacto o agua)
Peso: aprox. 0,6 g

Tipo de producto: Decodificador de funciones

Fabricante de decodificadores: Tams

Formato digital: DCC
MM

Tipo de descodificador: Sin cable

las interfaces: Sin cable

Efectos ajustables: Atenuación
Intermitencia
Luz de maniobra
Iluminaciones
Intermitencia simple
Inicio
Señales luminosas
Iluminación interior

Número de salidas: 4 x

Número de funciones de conmutación: 4

Zona de direcciones: DCC: 127 oder 10.239 | MM: 255

La aceleración y características de frenado ajustable por separado: No

Máx. La corriente total: 1000 mA

Funcionamiento analógico posible: Sí

Detección automática del sistema: Sí

Regulación de carga: Sí

Lanzadera automática integrada: Sí

Interfaz de Susi: Sí

Lanzadera automática integrada: No

longitud: 15 mm

Anchura: 9.5 mm

Altura: 2.9 mm

Clase de edad: A partir de 15 años

Dimen.: (Lon. x Anch. x Alt.) 15 x 9.5 x 2.9 mm

Fabricante de la pieza.: 42-01194-01-C

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Decodificador de funciones Sin cable

Descripción

Funcionamiento digital en formato Motorola II:
Máximo 255 direcciones
14 o 27 pasos de velocidad
Funciones F0 a F8 (F5 a F8 a través de la segunda dirección)
Programación: Registros

Funcionamiento digital en formato DCC:
127 direcciones básicas o 10.239 direcciones extendidas
14, 28 o 128 pasos de velocidad
Funciones F0 a F28
Programación: Variables de configuración (Programación directa en la vía de programación, compatible con DCC) o POM (Programación en la vía principal = programación de la vía principal)

Funcionamiento analógico:
Sistemas analógicos con transformador de tracción de CC
Detección analógica automática
Conmutable

Procesos automatizados
Encendido y apagado en función de la velocidad. Ejemplos de aplicación: Encender y apagar las luces largas o la iluminación de la cabina.
Registro automático mediante DCC-A

Salidas de la función
Asignación de funciones a las salidas mediante mapeo de funciones según RCN-227. A cada función (de F0 a F28, cada una para el desplazamiento hacia adelante y hacia atrás por separado) se le puede asignar una o más salidas. Además, es posible asignar a las funciones una función distinta a la de "APAGADO".
Asignación de salida a funciones: libremente seleccionable

Efectos de las salidas de la función:
Desplazamiento dependiente de la dirección
Luces de maniobra: Al cambiar al modo de maniobra, las señales de la locomotora de maniobra se encienden y las señales para el funcionamiento normal se apagan simultáneamente.
Conmutación invertida: En la posición "encendido", la salida asociada se desactiva; en la posición "apagado", se activa.
Intermitente: Al asignar la función de intermitencia a dos salidas y la función de "conmutación invertida" a una de ellas, se crea un patrón de intermitencia alterno. La frecuencia de parpadeo se ajusta de forma independiente para cada salida.
Atenuación: Para reducir el voltaje en la salida. Ejemplo de aplicación: Las luces de los vehículos antiguos diseñados para funcionar con sistemas analógicos se pueden atenuar y, por lo tanto, no es necesario reemplazarlas después de instalar el decodificador.
Atenuación sucesiva ascendente y descendente: Para aumentar o disminuir gradualmente el voltaje en la salida: Ejemplo de aplicación: Simulación de lámparas antiguas de aceite o incandescentes.
Simulación de incendios
Encendido/apagado a un voltaje (velocidad) definido.

Activación de las funciones:
Pulsar las teclas de función / Activar/desactivar las funciones

Comentarios a RailCom
Transmisor RailCom según RCN-217: Envío de la dirección del decodificador
Envío de información dinámica de RailCom: Estadísticas de recepción
Extracción de los CV
