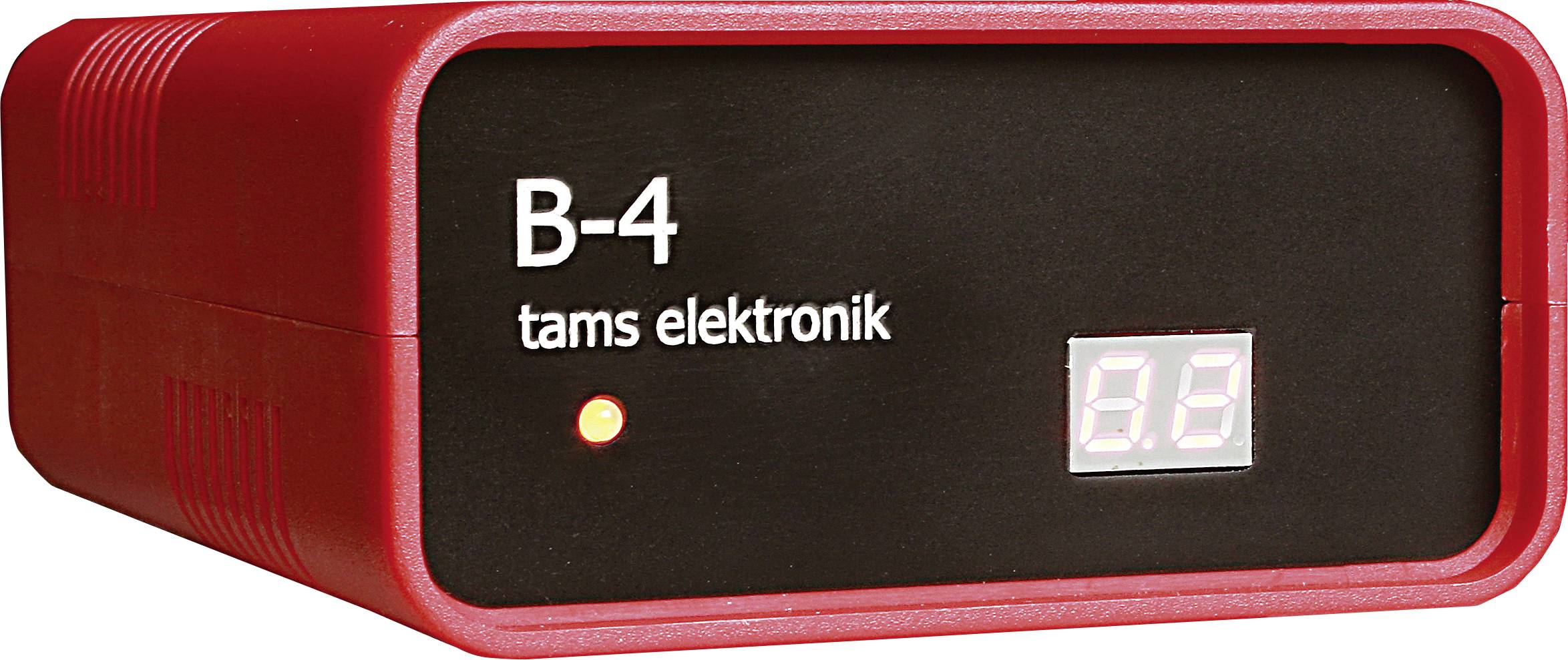

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display Booster-Link DCC, mfx, MM

Interfaz de refuerzo compatible con DCC (3 pines / "CDE") para la conexión a la interfaz de refuerzo compatible con DCC de una unidad de control o a la salida de vía de una unidad de control. Amplificador multiprotocolo regulado para usar con unidades de control MM, DCC o mfx. Para sistemas con retroalimentación a través de RailCom y con voltaje de vía simétrico. Sensibilidad a cortocircuitos y voltaje de vía ajustables (10 - 20 V, en incrementos de 1 V). La función de desconexión RailCom del amplificador se puede activar o desactivar. Protección interna contra cortocircuitos que también se puede desactivar. Tensión máxima de la vía: 18 V; 5 A (regulada), ajustable a 12-24 V (regulada). Tensión de alimentación de 12 a 18 V (dependiendo de la tensión de vía configurada).

Propiedades eléctricas:
Alimentación eléctrica: transformador de CA (12–20 V) o fuente de alimentación de CC (12–26 V)
Corriente de salida máxima: de 2,0 a 5,0 A, ajustable en incrementos de 1 A.
Voltaje de salida: voltaje digital de 10 a 24 voltios (regulado), ajustable en pasos de 1 V.
Señal de salida: simétrica

Indicador LED en la parte frontal del amplificador para mostrar el estado de funcionamiento o los problemas detectados:
Preparación operativa
Cortocircuito en la salida de la vía
El amplificador se apagó mediante un comando de interruptor.
El amplificador se desactivó después de que se activara el sistema de vigilancia.
El sistema de refuerzo se apagó tras superar la temperatura máxima permitida.
No hay señal desde la sede central.
Inicio de la programación

Mostrar:
Durante el funcionamiento: consumo de energía actual en el circuito elevador [A]
Tras un cortocircuito: los segundos restantes hasta que el interruptor vuelva a encenderse.
Durante la programación: Visualización de los valores CV configurados.

Instalaciones de seguridad:
Apagado por cortocircuito: apagado interno por cortocircuito o retroalimentación de cortocircuito a la unidad de control digital a través de la interfaz del amplificador CDE; reinicio automático después de un cortocircuito; advertencia de cortocircuito a la unidad de control de PC.
Apagado en caso de sobretemperatura
Función de vigilancia en sistemas controlados por PC

Configuración mediante programación de la vía principal (POM) o (con limitaciones menores) mediante la configuración de conectores de cortocircuito (puentes):
Voltaje de la vía: 10 – 24 V, ajustable en incrementos de 1 V.
Tiempo de reinicio tras un cortocircuito: de 4 a 10 segundos, ajustable en incrementos de 1 segundo.
Máx. Corriente de pista (corriente de corte en caso de cortocircuito): 2 – 5 A, ajustable en incrementos de 1 A.
RailCom: activo o inactivo
Apagado con comando de interruptor DCC: activo o inactivo
Perro guardián: activo o inactivo
Umbral de advertencia de cortocircuito: 0,2 – 1 A, ajustable en incrementos de 0,2 A.
Tiempo de reinicio después de 5 cortocircuitos: 0 – 100 segundos.
