Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100

Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-0

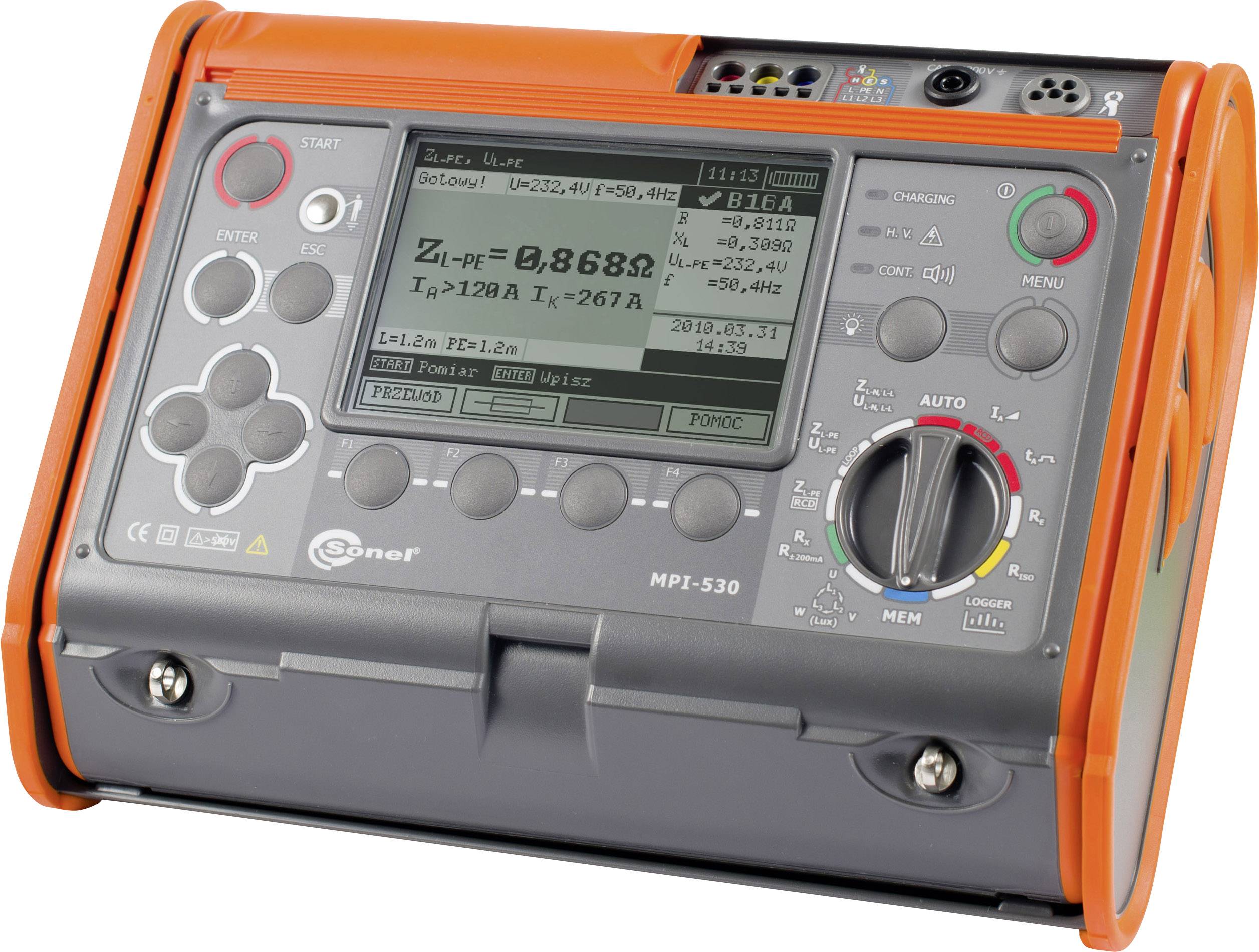

Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-1

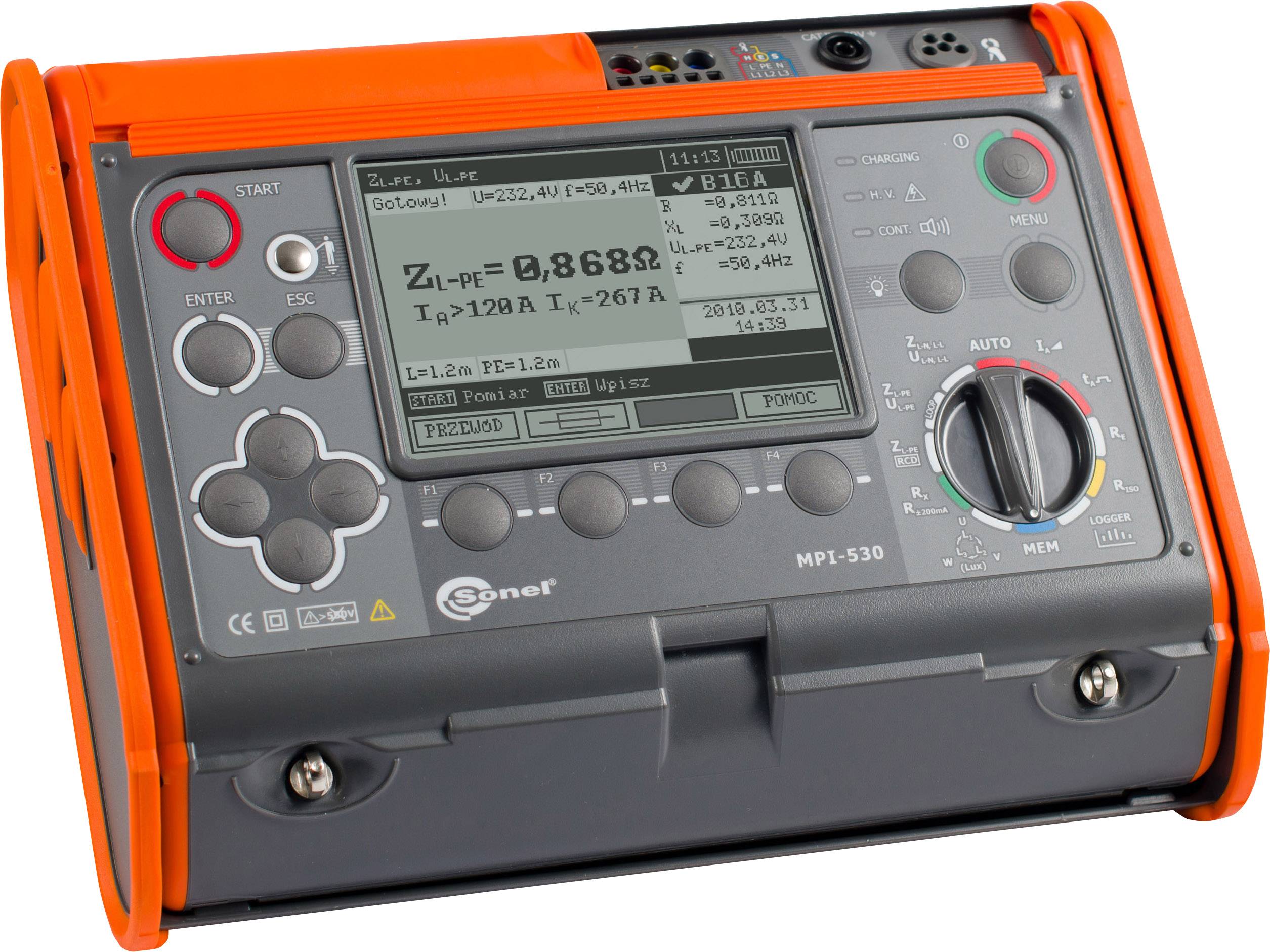

Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-2

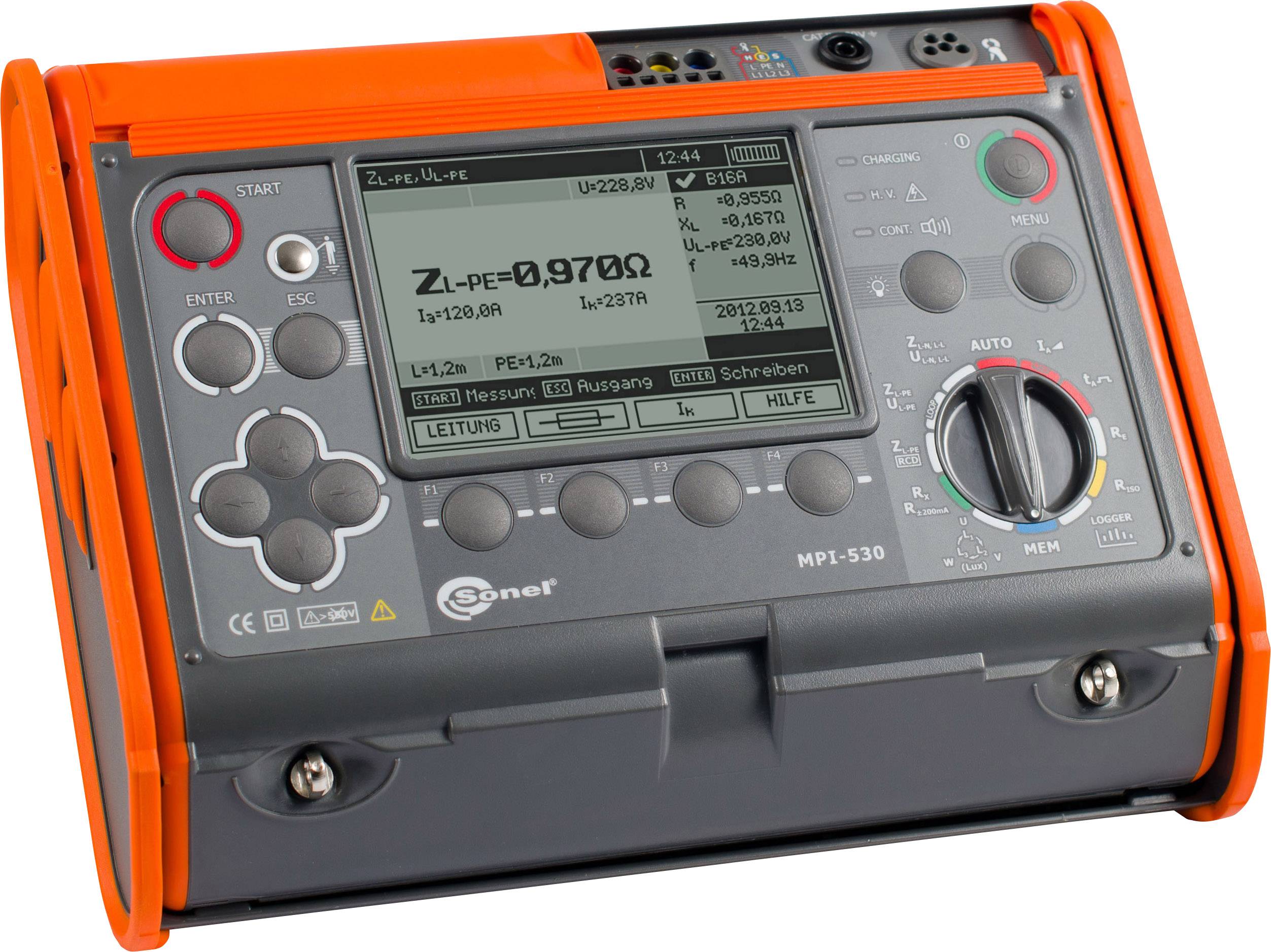

Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-3
1/4
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Disponible en breve
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
2491,60 €
3
2% = 182,40 €
2430,80 €
5
3% = 424,85 €
2406,63 €
10
4% = 1011,60 €
2390,44 €
Los descuentos por cantidad varían según el vendedor
Número
Total (2491,60 € / Unidad)
2491,60 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Comprobador de instalación VDE 0100 MPI-530

  • Medición de la impedancia de lazo con máx. 41 A a 415V
  • Medición de bucle incluso sin activar el RCD
  • cálculo de cortocircuito
  • Medición de la resistencia de aislamiento con max.1000V a 10GΩ
  • Medida de resistencia del conductor de protección con ± 200 mA
  • Prueba RCD / FI tipo AC, A y B hasta 1000 mA
  • Medida de corriente TRMS hasta 400 A
  • Medición de voltaje CA hasta 500 V
  • Wirk.-, Schein.- u. Medición de la potencia reactiva incluido Cosφ
  • Medición a tierra también con 2 abrazaderas de corriente sin desconectar la puesta a tierra mediante el método Wenner
  • Resistencia de tierra específica ρ
  • medición de iluminación
  • Indicador de secuencia de fase
  • análisis de calidad de la energía

Especificaciones técnicas

  • "Medición de impedancia de lazo ZL-PE, ZL-N, ZL-L 0.000 ... 19.999 Ω: Resolución 0.001 Ω, Precisión: ± (5% rms) + 30 dígitos); Medición de impedancia de lazo de rango ZL-PE, ZL-N, ZL-L 20,00 ... 199,99 Ω: Resolución: 0,01 Ω, Precisión: ± (5% rms) + 30 dígitos); Rango de medición de la impedancia de lazo ZL-PE, ZL-N, ZL-L 200 ... 1999.9 Ω: Resolución: 0.1 Ω, Precisión: ± (5% del total de la permanente + 30 dígitos); Rangos de tensión: 95 ... 270 V para ZL-PE, ZL-N y 95 ... 440 V para ZL-L; Frecuencia: 45 ... 65 Hz; Medición de impedancia de lazo de alcance ZL-PE sin disparo de RCD 0,00 ... 19,99 Ω: Resolución: 0,01 Ω, Precisión: ± (6% de rms) + 10 dígitos); Medición de la impedancia del lazo de rango ZL-PE sin RCD Disparo 20 ... 199 Ω: Resolución: 0.1 Ω, Precisión: ± (6% del total de la permanente + 5 dígitos); Medición de impedancia de lazo de alcance ZL-PE sin disparo de RCD 200 ... 1999 Ω: Resolución: 1 Ω, Precisión: ± (6% de rms) + 5 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 0.00 ... 9.99 Ω, resolución: 0.01 Ω, precisión: ± (2% de humedad relativa) + 4 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 10.00 ... 99.9 Ω, resolución: 0.1 Ω, precisión: ± (2% de la permanente + 3 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 100 ... 999 Ω: Resolución: 1 Ω, Precisión: ± (2% de la permanente total + 3 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 1.00 ... 1.99 kΩ: Resolución: 0.01 kΩ, Precisión: ± (2% rh + 3 dígitos); Rango de medición de toma de tierra con alicates: 0.00 ... 9.99 Ω, resolución: 0.01 Ω, precisión: ± (8% de humedad relativa) + 4 dígitos); Rango de medición de toma de tierra con alicates: 10.0 ... 99.9 Ω, resolución: 0.1 Ω, precisión: ± (8% de humedad relativa) + 4 dígitos); Rango de medición de toma de tierra con alicates: 100 ... 999 Ω, resolución: 1 Ω, precisión: ± (8% de la masa total) + 4 dígitos); Rango de medición de puesta a tierra con alicates 1.00 ... 1.99 kΩ: Resolución: 0.01 kΩ, Precisión: ± (8% de humedad relativa) + 4 dígitos); Rango de medición de toma de tierra con 2 abrazaderas de 0.00 ... 9.99 Ω: Resolución: 0.01 Ω, Precisión: ± (10% de la masa total) + 4 dígitos); Rango de medición de toma de tierra con 2 abrazaderas 10 ... 19.9 Ω: Resolución: 0.1 Ω, Precisión: ± (10% de la masa total) + 4 dígitos); Rango de medición de toma de tierra con 2 abrazaderas 20 ... 99.9 Ω: Resolución: 0.1 Ω, Precisión: ± (20% de la masa total) + 4 dígitos); Resistencia de tierra específica de rango ρ 0,00 ... 9,99 Ωm: Resolución: 0,1 Ωm, precisión: Depende de RE; Resistencia de tierra específica de rango ρ 100 ... 999 Ωm: Resolución: 1 Ωm, Precisión: Depende de RE; Resistencia de tierra específica de rango ρ 1.00 ... 9.99 kΩm: Resolución: 0.01 kΩm, Precisión: Depende de RE; Resistencia de tierra específica del rango ρ 10.0 ... 99.9 kΩm: Resolución: 0.1 kΩm, precisión: Depende de RE; Indicador de secuencia de fase UL-L: 95 ... 500 V, 45 ... 65 Hz; Tiempo de disparo RCDnormal 0.5 * In: Rango: 0 ... 300 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 1 * In: Rango: 0 ... 300 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 2 * In: Rango: 0 ... 150 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 5 * In: Rango: 0 ... 40 ms: Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 0.5 * In: Rango: 0 ... 500 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 1 * In: Rango: 0 ... 500 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 2 * In: Rango: 0 ... 200 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 5 * In: Rango: 0 ... 150 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tipo de RCD de corriente de disparo AC 10 mA: Rango: 3.3 ... 10.0 mA, Resolución: 0.1 mA, Corriente de medición: 0.3 ... 1.0xIn, Precisión: ± 5% In; Tipo de corriente de disparo RCD AC 30 mA: Rango: 9.0 ... 30.0 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de corriente de disparo RCD AC 100 mA: Rango: 33.0 ... 100 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de corriente de disparo RCD AC 300 mA: Rango: 90 ... 300 mA, resolución: 1 mA, corriente de medición: 0.3 ... 1.0xIn; Precisión: ± 5% en; Corriente de disparo RCD Tipo AC 500 mA: Rango: 150 ... 500 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de RCD de corriente de disparo AC 1000 mA: Rango: 330 ... 1000 mA, resolución: 1 mA, corriente de medición: 0.3 ... 1.0xIn Precisión: ± 5% In; Tipo de corriente de disparo RCD A 10mA: Rango: 3.5 ... 20.0 mA, resolución: 0.1 mA, corriente de medición: 0.35 ... 2.0xIn Precisión: ± 10% In; Tipo de corriente de disparo RCD A 30 mA: Rango: 10.5 ... 42.0 mA, resolución: 0.1 mA, corriente de medición: 0.35 ... 1.4.0xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 100 mA: Rango: 35.0 ... 140.0 mA, resolución: 1 mA, corriente de medición: 0.35 ... 1.4xIn Precisión: ± 10% In; Tipo de corriente de disparo RCD A 300 mA: Rango: 105 ... 420 mA, resolución: 1 mA, corriente de medición: 0,35 ... 1,4xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 500 mA: rango: 175 ... 700 mA, resolución: 1 mA, corriente de medición: 0,35 ... 1,4xIn, precisión: ± 10% In; RCD tipo B: ver hoja de datos; Rango nominal Resistencia de aislamiento 50 V: 50 kΩ ... 250 MΩ; Rango nominal Resistencia de aislamiento 100 V: 100 kΩ ... 500 MΩ; Rango nominal Resistencia de aislamiento 250 V: 250 kΩ ... 1 GΩ; Rango nominal Resistencia de aislamiento 500 V: 500 kΩ ... 2 GΩ; Rango nominal Resistencia de aislamiento 1000 V: 1 MΩ ... 9.99 GΩ; Rango Medición de resistencia de aislamiento 0 ... 1999 kΩ: Resolución: 1 kΩ, Precisión: ± (3% rms + 8 dígitos); Rango Medición de resistencia de aislamiento 2.00 ... 19.99 MΩ: Resolución: 0.01 MΩ, Precisión: ± (3% rms) + 8 dígitos); Rango de medición de la resistencia de aislamiento 20 ... 199 MΩ: Resolución: 0.1 MΩ, Precisión: ± (3% de la permanente + 8 dígitos); Rango de medición de la resistencia de aislamiento 200 ... 999 MΩ: Resolución: 1 MΩ, Precisión: ± (3% de la permanente + 8 dígitos); Rango Medición de resistencia de aislamiento 1.00 ... 9.99 GΩ: Resolución: 0.01 GΩ, Precisión: ± (4% w / w) + 6 dígitos); Rango Medición de la resistencia del conductor de protección ± 200 mA 0.00 ... 19.99 Ω: Resolución: 0.01 Ω, Precisión: ± (2% del total de la permanente + 3 dígitos); Rango de medición de la resistencia del conductor de protección ± 200 mA 20.00 ... 199.9 Ω: Resolución: 0.1 Ω, Precisión: ± (2% de humedad relativa) + 3 dígitos); Rango de medición de la resistencia del conductor de protección ± 200 mA 200 ... 400 Ω: Resolución: 1 Ω, Precisión: ± (2% del vol. + 3 dígitos); Medida de corriente de rango m. Pinzas: C-3, C-6: 0.0 ... 99.9 mA, Resolución: 0.1 mA, Precisión: ± (5% de la potencia total) + 3 dígitos); Medida de corriente de rango m. Pinzas: C-3, C-6: 100 ... 999 mA, Resolución: 1 mA, Precisión: ± (5% de la masa total) + 3 dígitos); Medida de corriente de rango m. Pinzas: C-3, C-6, F-1, F-2, F3: 1.00 ... 9.99 A, Resolución: 0.01 A, Precisión: [± (5% lbs) + 5 dígitos f. C-3, C-6) u. ± (0.1% en + 2 dígitos para F-1, F-2, F-3)]; Medida de corriente de rango m. Pinzas: C-3, C-6, F-1, F-2, F3: 10.00 ... 99.9 A, Resolución: 0.1 A, Precisión: [± (5% aM + 5 dígitos f. C-3, C-6) u. ± (0.1% en + 2 dígitos para F-1, F-2, F-3)]; Medida de corriente de rango m. Alicates: C-3, C-6, F-1, F-2, F3: 100, ... 999 A, Resolución: 1 A, Precisión: [± (5% mV + 5 dígitos f. C-3, C-6) u. ± (0.1% en + 2 dígitos para F-1, F-2, F-3)]; Medida de corriente de rango m. Alicates: C-3, C-6, F-1, F-2, F3: 1.00 ... 3.00 kA, Resolución: 0.01 kA, Precisión: [± (5% vm + 5 dígitos f. C-3, C-6) u. ± (0.1% en + 2 dígitos para F-1, F-2, F-3)]; Rango efectivo.- Ciego.- Potencia aparente (P, Q, S) u. cosφ 0 ... 999 W: Resolución: 1 kW, Precisión: ± (7% HR + 3 dígitos); Rango efectivo.- Ciego.- Potencia aparente (P, Q, S) u. cosφ 1.00 ... 9.99 kW: Resolución: 0.01 kW, Precisión: ± (7% rh + 3 dígitos); Rango efectivo.- Ciego.- Potencia aparente (P, Q, S) u. cosφ 10 ... 99.9 kW: Resolución: 0.1 kW, Precisión: ± (7% rh + 5 dígitos); Rango efectivo.- Ciego.- Potencia aparente (P, Q, S) u. cosφ 100 ... 999 kW: Resolución: 1 kW, Precisión: ± (7% HR + 5 dígitos); Rango efectivo.- Ciego.- Potencia aparente (P, Q, S) u. cosφ 1 ... 1,50 MW: Resolución: 0,01 MW, Precisión: ± (7% rh + 5 dígitos); Rango cosφ 0,00 ... 1,00, resolución: 0,01; Range Harmonics 0.0 ... 300 V, Resolución: 0.1 V, Orden: 1.2 ... 15, Precisión: ± (5% rh + 3 dígitos); Range Harmonics 0.0 ... 300 V, Resolución: 0.1 V, Orden: 16 ... 40, Precisión: ± (5% rh + 10 dígitos); Alcance Armónico 300 ... 500 V: Resolución: 1 V, ordene. La precisión es igual a 0.0 ... 300V; THD bezgl. 1. Armónicos: ver hoja de datos; Medición de iluminación: ver hoja de datos
Tipo de producto

Comprobadores de instalación

Estándar de fábrica (sin certificado)

categoría de medición

CAT III 600 V

CAT IV 300 V

Las interfaces

USB

Dimen.

(Lon. x Anch. x Alt.) 310 x 455 x 180 mm

Peso

6.48 kg

IP54

Rango de medición (VDE)

Resistencia de aislamiento

Impedancia de lazo

Impedancia de línea

Potencia efectiva

Potencia aparente

Potencia reactiva

Factor de potencia

Resistencia

Resistencia del conductor de protección

Corriente de contacto

Tensión

Corriente

Frecuencia

Mostrar más
Norma DIN

DIN IEC 60364

Tipo de indicador

Digital (LCD)

Anchura

455 mm

Altura

180 mm

longitud

310 mm

Fuente de alimentación

Alimentación por pilas

Memoria

Sí

tipo

MPI-530

Normas de seguridad electrónica alemanas de la VDE

0100

características especiales

Prueba FI/RCD

Documentos y descargas

Ficha técnica

Ficha técnica 1427980 Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1427980 Sonel MPI-530 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100

Descripción

Este texto ha sido traducido por máquina.

Comprobador DIN VDE 0100/0105 MPI-530 de alta calidad de Sonel para la verificación completa de instalaciones eléctricas y plantas industriales de todo tipo. Las mejoras destacadas a su modelo predecesor son la medición de suelo extendida mediante 2 abrazaderas sin separación de tierra, un medidor de luz y la posibilidad de un análisis de calidad , Tension u. Potencia así como PF, armónicos, cosφ y THD. Una entrada de datos maestra también es posible con este modelo mediante un teclado Bluetooth en el sitio.

Modelo

  • Robusta carcasa IP54 con protección de goma
  • CAT IV 300V
  • CAT II 600V
  • Cables de prueba
  • testrod
  • Accesorios de puesta a tierra tales como electrodos auxiliares, alicates y cables de medición en husillos
  • Fuentes de alimentación trifásicas universales como el adaptador CEE 16A u. 32A 4-o. 5 pines
  • fotómetro
  • Abrazaderas actuales para análisis de calidad de energía
  • Bluetooth
  • Adaptador de contacto uni-protector
  • Cable USB
  • bolsa de transporte
  • baterías
  • Software de protocolo Sonel Reader

Volumen de suministro

  • Adaptador con tapón de contacto de protección UNI (WS-03)
  • Cable de prueba con enchufes banana, 1.2 m, amarillo
  • Cable de prueba con enchufes banana de 1,2 m, azul
  • Cable de prueba con enchufes banana, 1.2 m, rojo
  • Cable de prueba con enchufes banana de 15 m en el carrete, azul
  • Cable de prueba con conectores banana de 30 m en el carrete, rojo
  • Punta de medición con conector banana
  • amarillo
  • Punta de medición con conector banana
  • rojo
  • Punta de medición con conector banana
  • azul
  • Clip de cocodrilo K02, amarillo
  • Clip de cocodrilo K02, amarillo
  • Punta de tierra (roja), 0.3m
  • Bolsa de transporte L2
  • correa
  • Cargador de batería Z7
  • Cable USB
  • Cable para cargador de batería
  • Cable de carga f. Encendedor de automóvil (12V)
  • Batería NiMH 4.8V 4.2Ah
  • Software Sonel Reader
  • Manual de instrucciones.
  • Kaliberierzertifikat
