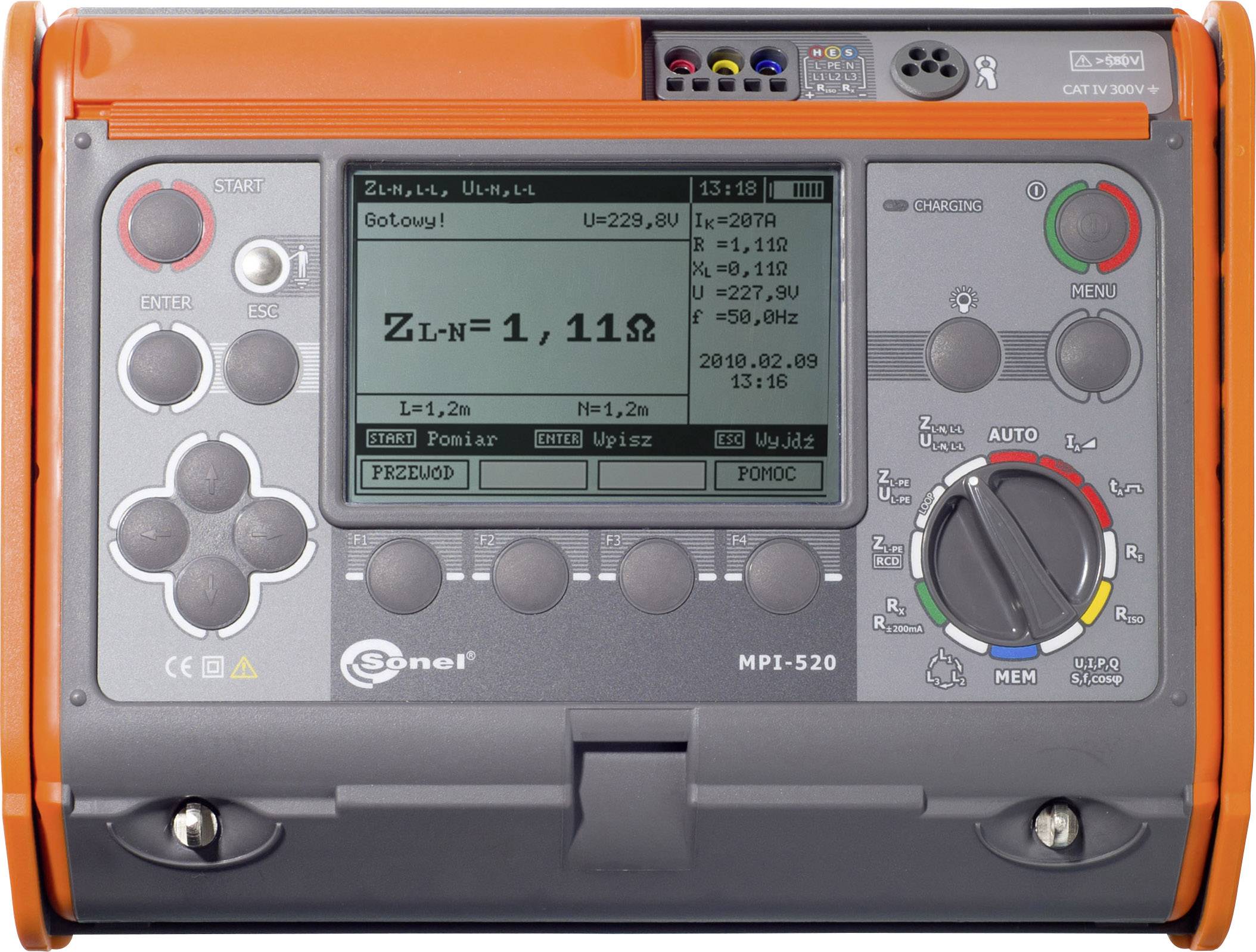

Sonel MPI-520 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-0

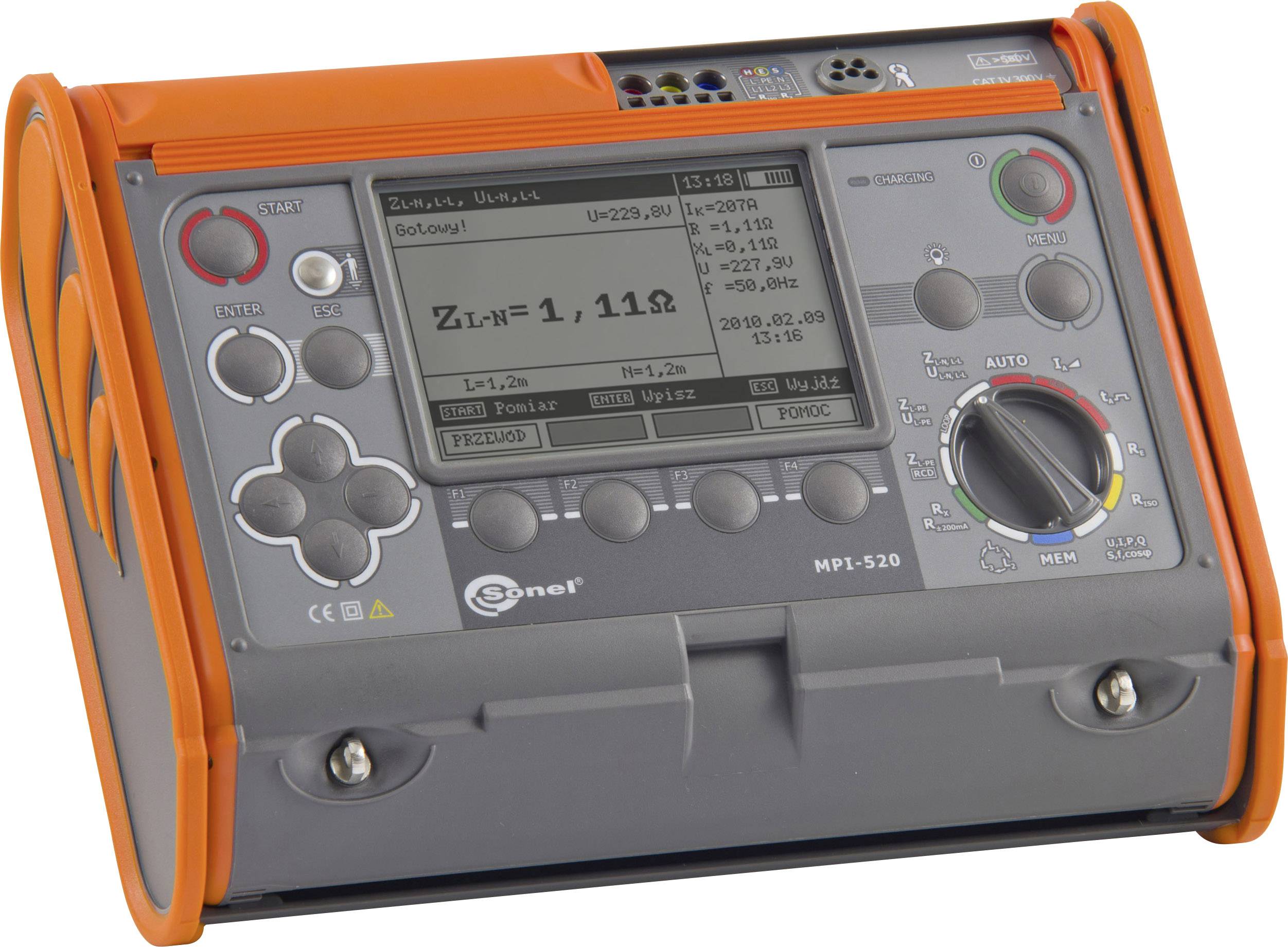

Sonel MPI-520 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100-1
1/2
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Disponible en breve
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
2071,43 €
3
2% = 151,65 €
2020,88 €
5
3% = 353,20 €
2000,79 €
10
4% = 841,00 €
1987,33 €
Los descuentos por cantidad varían según el vendedor
Número
Total (2071,43 € / Unidad)
2071,43 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Comprobador de instalación VDE 0100 MPI-520

  • Medición de la impedancia de lazo con máx. 41 A a 415V
  • Medición de bucle incluso sin activar el RDC
  • cálculo de cortocircuito
  • Medición de la resistencia de aislamiento con máx. 1000 V a 10 GΩ
  • Medida de resistencia del conductor de protección con ± 200 mA
  • Prueba RCD / FI tipo AC, A y B hasta 1000 mA
  • medida de tierra
  • Medida de corriente TRMS hasta 400 A
  • Medición de voltaje CA hasta 500 V
  • Wirk.-, Schein.- u. Medición de la potencia reactiva incluido Cosφ

Especificaciones técnicas

  • Medición de impedancia del lazo de rango ZL-PE, ZL-N, ZL-L 0.00 ... 19.99 Ω: Resolución: 0.01 Ω, Precisión: ± (5% rms) + 3 dígitos); Medición de impedancia de lazo de rango ZL-PE, ZL-N, ZL-L 20.0 ... 199.9 Ω: Resolución: 0.1 Ω, Precisión: ± (5% de HR + 3 dígitos); Medición de impedancia de lazo de alcance ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: Resolución: 1 Ω, Precisión: ± (5% rms) + 3 dígitos); Rangos de tensión: 95 ... 270 V para ZL-PE, ZL-N y 95 ... 440 V para ZL-L; Frecuencia: 45 ... 65 Hz; Medición de impedancia de lazo de alcance ZL-PE sin disparo de RCD 0,00 ... 19,99 Ω: Resolución: 0,01 Ω, Precisión: ± (6% de rms) + 10 dígitos); Rango de medición de impedancia de lazo ZL-PE sin RCD Disparo 20 ... 199Ω: Resolución: 0.1 Ω, Precisión: ± (6% de la permanente total + 5 dígitos); Medición de impedancia de lazo ZL-PE sin disparo de RCD 200 ... 1999Ω: Resolución: 1 Ω, Precisión: ± (6% rms) + 5 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 0.00 ... 9.99 Ω: Resolución: 0.01 Ω, Precisión: ± (2% de la masa total) + 4 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 10.00 ... 99.9 Ω: Resolución: 0.1 Ω, Precisión: ± (2% de la permanente + 3 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 100 ... 999 Ω: Resolución: 1 Ω, Precisión: ± (2% de la permanente total + 3 dígitos); Rango de medición de la resistencia de puesta a tierra RE: 1.00 ... 1.99 kΩ: Resolución: 0.01 kΩ, Precisión: ± (2% rh + 3 dígitos); Tiempo de disparo RCDnormal 0.5 * In: Rango: 0 ... 300 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 1 * In: Rango: 0 ... 300 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 2 * In: Rango: 0 ... 150 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDnormal 5 * In: Rango: 0 ... 40 ms: Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 0.5 * In: Rango: 0 ... 500 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 1 * In: Rango: 0 ... 500 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 2 * In: Rango: 0 ... 200 ms, Resolución: 1 ms, Precisión: [± (2% rh) + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tiempo de disparo RCDselective 5 * In: Rango: 0 ... 150 ms, Resolución: 1 ms, Precisión: [± (2% rh + 2 dígitos), RCD In = 10mA a. 0.5 * In ± (2% vm + 3 dígitos)]; Tipo de RCD de corriente de disparo AC 10 mA: Rango: 3.3 ... 10.0 mA, Resolución: 0.1 mA, Corriente de medición: 0.3 ... 1.0xIn, Precisión: ± 5% In; Tipo de corriente de disparo RCD AC 30 mA: Rango: 9.0 ... 30.0 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5%; En corriente de disparo RCD Tipo AC 100 mA: Rango: 33.0 ... 100.0 mA, Resolución: 0.1 mA, Corriente de medición: 0.3 ... 1.0xIn, Precisión: ± 5% In; Tipo de corriente de disparo RCD AC 300 mA: Rango: 90 ... 300.0 mA, resolución: 1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de corriente de disparo RCD AC 500 mA: Rango: 150 ... 500.0 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de RCD de corriente de disparo AC 1000 mA: Rango: 330 ... 1000 mA, resolución: 0.1 mA, corriente de medición: 0.3 ... 1.0xIn, precisión: ± 5% In; Tipo de corriente de disparo RCD A 10 mA: Rango: 4 ... 20.0 mA, resolución: 0.1 mA, corriente de medición: 0.4 ... 2.0xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 30 mA: Rango: 12 ... 42.0 mA, resolución: 0.1 mA, corriente de medición: 0.4 ... 1.4xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 100 mA: Rango: 40, ... 140,0 mA, resolución: 1 mA, corriente de medición: 0,4 ... 1,4xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 300 mA: Rango: 120 ... 420 mA, resolución: 1 mA, corriente de medición: 0.4 ... 1.4xIn, precisión: ± 10% In; Tipo de corriente de disparo RCD A 500 mA: Rango: 200 ... 700 mA, resolución: 1 mA, corriente de medición: 0.4 ... 1.4xIn, precisión: ± 10% In; RCD tipo B: ver hoja de datos; Rango nominal Resistencia de aislamiento 50 V: 50 kΩ ... 250 MΩ; Rango nominal Resistencia de aislamiento 100 V: 100 kΩ ... 500 MΩ; Rango nominal Resistencia de aislamiento 250 V: 250 kΩ ... 1 GΩ; Rango nominal Resistencia de aislamiento 500 V: 500 kΩ ... 2 GΩ; Rango nominal Resistencia de aislamiento 1000 V: 1 MΩ ... 3 GΩ; Rango Medición de resistencia de aislamiento 0 ... 1999 kΩ: Resolución: 1 kΩ, Precisión: ± (3% rms + 8 dígitos); Rango Medición de resistencia de aislamiento 2.00 ... 19.99 MΩ: Resolución: 0.01 MΩ, Precisión: ± (3% rms) + 8 dígitos); Rango de medición de la resistencia de aislamiento 20 ... 199 MΩ: Resolución: 0.1 MΩ, Precisión: ± (3% de la permanente + 8 dígitos); Rango de medición de la resistencia de aislamiento 200 ... 999 MΩ: Resolución: 1 MΩ, Precisión: ± (3% de la permanente + 8 dígitos); Rango de medición de la resistencia de aislamiento 1.00 ... 3 GΩ: Resolución: 0.01 GΩ, Precisión: ± (4% rh + 6 dígitos); Visualización de la secuencia de fase por símbolo; Rango Medición de la resistencia del conductor de protección ± 200 mA 0.00 ... 19.99 Ω: Resolución: 0.01 Ω, Precisión: ± (2% del total de la permanente + 3 dígitos); Rango de medición de la resistencia del conductor de protección ± 200 mA 20.00 ... 19.99 Ω: Resolución: 0.1 Ω, Precisión: ± (2% del total de la permanente + 3 dígitos); Rango de medición de la resistencia del conductor de protección ± 200 mA 200 ... 400 Ω: Resolución: 1 Ω, Precisión: ± (2% del vol. + 3 dígitos); Alcance efectivo.- Persiana.- Potencia aparente (P, Q, S): 0 ... 200kW; Rango de corriente TRMS: 0 ... 400 A; Rango Voltaje de CA ULN: 0 ... 440V; Rango de frecuencia: 45 ... 65Hz; Rango de visualización cos φ: 0.00 ... 1.00, resolución: 0.01
Tipo de producto

Comprobadores de instalación

Estándar de fábrica (sin certificado)

categoría de medición

CAT IV 300 V

Las interfaces

USB

Dimen.

(Lon. x Anch. x Alt.) 310 x 455 x 180 mm

Peso

6.4 kg

IP54

Rango de medición (VDE)

Resistencia de aislamiento

Impedancia de lazo

Impedancia de línea

Potencia efectiva

Potencia aparente

Potencia reactiva

Factor de potencia

Resistencia

Resistencia del conductor de protección

Corriente de contacto

Tensión

Corriente

Frecuencia

Mostrar más
Norma DIN

DIN IEC 60364

Tipo de indicador

Digital (LCD)

Anchura

455 mm

Altura

180 mm

longitud

310 mm

Fuente de alimentación

Alimentación por pilas

Memoria (espacio)

300

Memoria

Sí

tipo

MPI-520

Normas de seguridad electrónica alemanas de la VDE

0100

características especiales

Prueba FI/RCD

Documentos y descargas

Ficha técnica

Ficha técnica 1427978 Sonel MPI-520 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1427978 Sonel MPI-520 Comprobadores de instalación Normas de seguridad electrónica alemanas de la VDE 0100

Descripción

Este texto ha sido traducido por máquina.

El MPI-520 es un dispositivo de prueba DIN VDE 0100/0105 universalmente aplicable de Sonel para la verificación completa de instalaciones eléctricas y plantas industriales de todo tipo. Medidas exhaustivas en todos los tipos de RCD (A, AC, B), mediciones de potencia, determinación de cos φ por La medición de corriente TRMS de hasta 400 A y la medición de tensión CA de hasta 500 V se encuentran entre las características avanzadas de la gran serie MPI. La entrada de datos maestros ahora también es posible con un teclado Bluetooth en el sitio

Modelo

  • Robusta carcasa IP54 con protección de goma
  • CAT IV 300V
  • Cables de prueba
  • testrod
  • Accesorios de medición de puesta a tierra tales como electrodos auxiliares y cables de medición en husillos
  • Abrazaderas actuales para análisis de potencia
  • Fuentes de alimentación trifásicas universales como el adaptador CEE 16A u. 32A 4-o. 5 pines
  • Adaptador de contacto uni-protector
  • Cable USB
  • bolsa de transporte
  • baterías
  • Software de protocolo Sonel Reader

Volumen de suministro

  • Adaptador con tapón de contacto de protección UNI (WS-03)
  • Cable de prueba con enchufes banana de 1,2 m, amarillo
  • Cable de prueba con enchufes banana de 1,2 m, azul
  • Cable de prueba con enchufes banana de 1,2 m, rojo
  • Cable de prueba con conectores banana de 30 m en el carrete, rojo
  • Cable de prueba con enchufes banana de 15 m en el carrete, azul
  • Punta de medición con conector banana, amarillo
  • Punta de medición con conector banana rojo
  • Punta de medición con zócalo de plátano azul
  • Cable de prueba 1,8 m rojo, 5 kV
  • Cable de prueba 1,8 m negro, blindado, 5 kV
  • Sonda roja, 5kV
  • Clip de cocodrilo K02, rojo
  • Clip de cocodrilo K02, amarillo
  • 2 x pico de tierra (rojo) 0,3m
  • Bolsa de transporte L2
  • correa
  • Carcasa de la batería LR14
  • Baterías LR14
  • Software de cable USB Sonel Reader
  • Manual de instrucciones.
  • calibración
