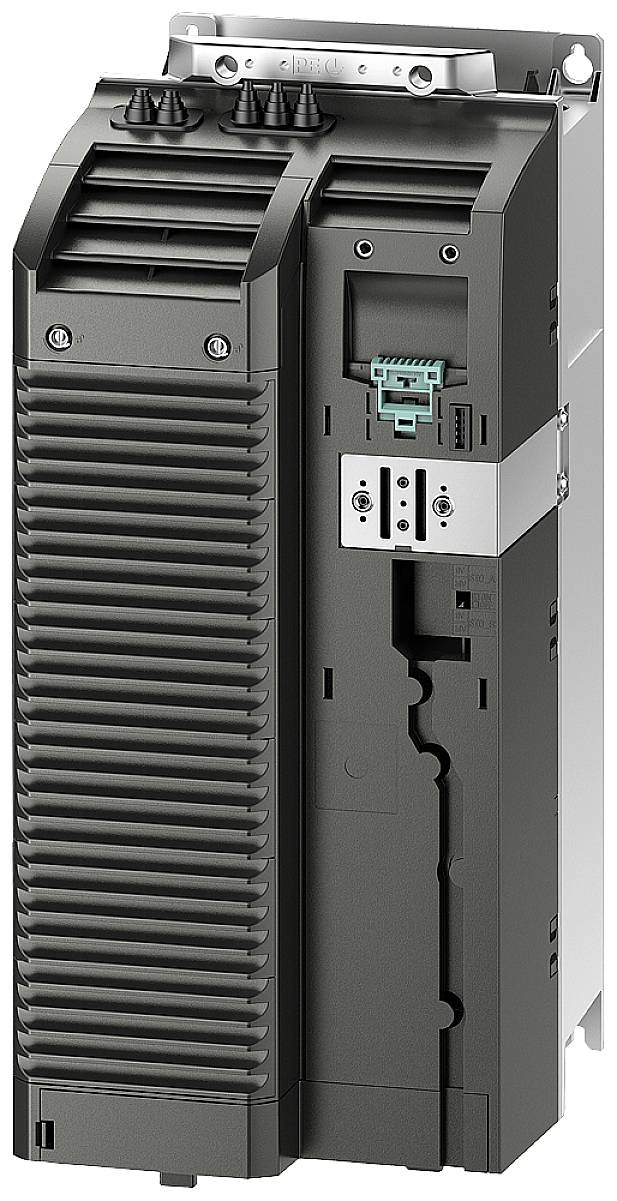

Siemens Convertidor de frecuencia 6SL3210-1RE26-0AL0 22.0 kW Trifásico 380 V, 480 V

Módulo de potencia SINAMICS G120 PM240P-2 con filtro integrado de clase A, 3AC 380-480V +10/-20% 47-63Hz, alta potencia de sobrecarga: 22kW al 150% durante 60s, 100% durante 240s, temperatura ambiente -20 a +50°C (HO), baja potencia de sobrecarga: 30kW al 135% durante 3s, 110% durante 57s, 100% durante 240s, temperatura ambiente -20 a +40°C (LO), dimensiones 472 x 200 x 237 mm (alto x ancho x profundidad), clase de protección FSD IP20, sin unidad de control ni panel de operador, aprobado a partir de la versión de firmware CU V4.7 SP6 HF1. Módulo de potencia SINAMICS PM240P-2, con grado de protección IP20, para aplicaciones industriales en la industria de procesos para el convertidor de frecuencia SINAMICS G120P. Los módulos de potencia están disponibles para su uso en el sector del agua/aguas residuales y para aplicaciones industriales. Los nuevos módulos de alimentación PM240P-2 se basan en una nueva plataforma de hardware que permite una mayor densidad de potencia. Además, los módulos de alimentación PM240P-2 son adecuados para su uso en aplicaciones relacionadas con la seguridad. En combinación con una unidad de liberación externa (por ejemplo, SIRIUS 3SK1), el variador se convierte en un variador integrado de seguridad con la función de seguridad de desconexión segura del par y un nivel de integridad de seguridad de hasta SIL 3. Otra ventaja del módulo de potencia es su robustez, ya que también puede utilizarse en condiciones ambientales más extremas, como temperaturas de -10° a 60°, y en entornos agresivos (resistencia a la contaminación). Además, se logra una mayor eficiencia energética con un voltaje de salida más alto (98 por ciento) mediante un inductor de enlace de CC integrado. Este módulo de potencia no incluye un chopper de frenado integrado, y las longitudes de cable permitidas entre el inversor y el motor son limitadas. Para permitir el uso de cables más largos, se pueden conectar bobinas de choque de salida. Los módulos de potencia PM240P-2, en tamaños desde FSD hasta FSF, están disponibles con y sin filtro de red integrado de clase A, presentan un diseño compacto y funcionan en un rango de tensión trifásica de 380 V. Disponible hasta 480 V y en un rango de tensión trifásica de 500 V a 690 V. Los módulos de alimentación PM240P-2 con filtro de red integrado de clase A son adecuados para la conexión a redes TN. Los módulos de alimentación sin filtro de red integrado son adecuados para la conexión a redes TN/TT con conexión a tierra y redes IT sin conexión a tierra. Se encuentran disponibles placas de blindaje y conjuntos de conexión de blindaje para el cableado de las unidades de control y los módulos de potencia que cumplan con la normativa EMC. SINAMICS - simplemente mi pasión.

Este texto es el resultado de una traducción automática.
