Name: Siemens 3VA2563-5KQ32-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 252 - 630 A Tensión de encendi
Brand: Siemens
SKU: 2862580
Availability: BackOrder

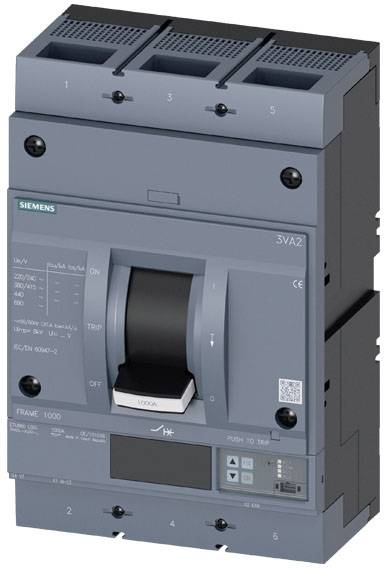

Siemens 3VA2563-5KQ32-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 252 - 630 A Tensión de encendi-0

Siemens 3VA2563-5KQ32-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 252 - 630 A Tensión de encendi-1

1/2

Similar a la imagen

Tipo de producto

Interruptor de potencia

Intervalo de regulación de corriente (máx.)

630 A

conexión

Atornillar

Tipo de embalaje

Piece

tipo

3VA2563-5KQ32-0AA0

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 04/12

Vendido y enviado por Conrad Electronic

Número

Set(s)

Total (3715,00 € / Unidad)

3715,00 €

IVA incl.

Envío gratuito

Este artículo no se puede enviar a las Islas Baleares

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Adecuado para su uso: Protección de plantas
Disposición de la conexión eléctrica / para el circuito principal: conexión frontal
Diseño del elemento actuador: brazo basculante
Vida útil mecánica (ciclos de conmutación) / típica: 10.000
Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 380/415 V: 4600
Vida útil eléctrica (ciclos de conmutación) / a 1/2 de la corriente nominal / en AC-1 / a 380/415 V: 7000
Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 690 V: 3200
Componente del producto / Pantalla: sí
Función de comunicación: sí
Protección contra fallas a tierra: sí
Autoprotección del dispositivo: sí
Otra función de medición: sí
Tensión de aislamiento: 800 V
Pérdida de potencia / máxima: 144 W
Implementación del monitoreo de fallas a tierra: Cálculo de la corriente total del conductor L
Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 240 V: 85 kA
Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 690 V: 19 kA
Capacidad de ruptura para corriente de cortocircuito (Icu) / a 240 V: 85 kA
Capacidad de ruptura para corriente de cortocircuito (Icu) / a 690 V: 25 kA
Capacidad de ruptura de corriente de cortocircuito (Icm) / a 240 V: 187 kA
Capacidad de ruptura de corriente de cortocircuito (Icm) / a 690 V: 53 kA
Tiempo de retardo ajustable / en el disparador G / en la característica I2t / valor inicial: 0,05 s
Tiempo de retardo ajustable / en el disparador G / en la característica I2t / valor final: 0,8 s
Tiempo de retardo ajustable / del disparador S / con característica I2t / valor inicial: 0,05 s
Tiempo de retardo ajustable / del disparador S / con característica I2t / valor final: 0,5 s
Tiempo de retardo ajustable / del disparador S / con curva característica estándar / valor inicial: 0,05 s
Tiempo de retardo ajustable / del disparador S / con curva característica estándar / valor final: 0,5 s
Características del producto / para conductor neutro / adaptable / protección contra cortocircuitos y sobrecargas: sí
Tipo de secciones transversales de conductores conectables / para conexión de carril plano / mínimo: 20 x 4 mm
Tipo de secciones transversales de conductores conectables / para conexión a carril plano / máximo: 50 x 28 mm

Tipo de embalaje: Piece

Tipo de producto: Interruptor de potencia

tipo: 3VA2563-5KQ32-0AA0

Intervalo de regulación de corriente (mín.): 252 A

Intervalo de regulación de corriente (máx.): 630 A

Margen de ajuste (corriente): 252 - 630 A

Número de polos: 3polig

Tensión de encendido (máx.): 690 V/AC

Compatible con la serie: Siemens serie 3VA

para las marcas: Siemens

montaje: Instalación fija

min temperatura.: -25 °C

Máx. Temperatura: +70 °C

Clase de capacidad de conmutación: M

Modelo de disparador de sobrecorriente: ETU860

conexión: Atornillar

: IP40

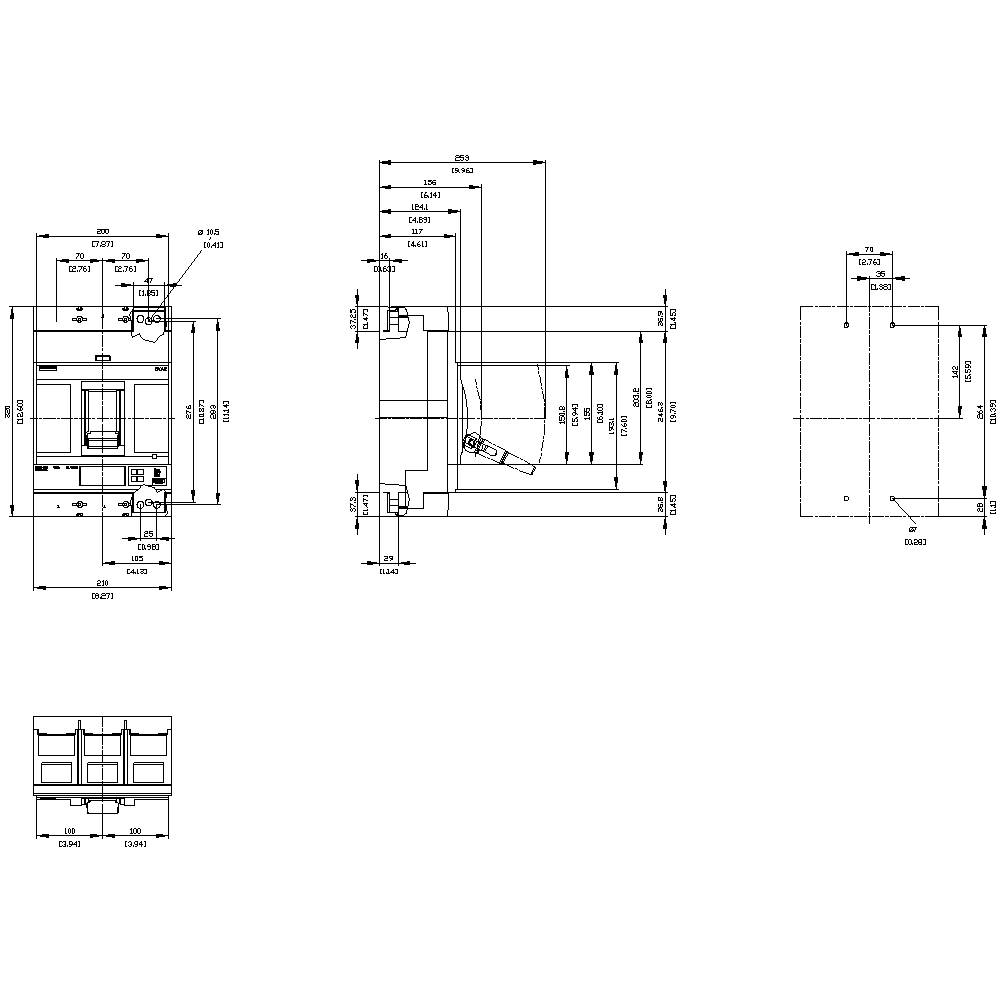

Profundidad: 120 mm

Anchura: 210 mm

Altura: 320 mm

Dimen.: (Anch. x Alt. x Prof.) 210 x 320 x 120 mm

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Sí
