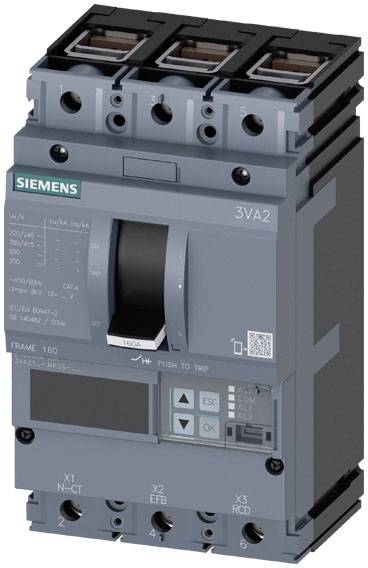

Name: Siemens 3VA2163-7MP36-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 25 - 63 A Tensión de encendido
Brand: Siemens
SKU: 2862559
Availability: InStock

Siemens 3VA2163-7MP36-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 25 - 63 A Tensión de encendido-0

Siemens 3VA2163-7MP36-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 25 - 63 A Tensión de encendido-1

1/2

Similar a la imagen

Tipo de producto

Interruptor de potencia

Intervalo de regulación de corriente (máx.)

63 A

conexión

Borne

tipo

3VA2163-7MP36-0AA0

Intervalo de regulación de corriente (mín.)

25 A

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 10/11

Vendido y enviado por Conrad Electronic

Número

Set(s)

Total (1055,00 € / Unidad)

1055,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Adecuado para su uso: Protección del motor
Disposición de la conexión eléctrica / para el circuito principal: conexión frontal
Diseño del elemento actuador: brazo basculante
Vida útil mecánica (ciclos de conmutación) / típica: 20.000
Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 380/415 V: 12000
Vida útil eléctrica (ciclos de conmutación) / a 1/2 de la corriente nominal / en AC-1 / a 380/415 V: 30000
Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 690 V: 8000
Vida útil eléctrica (ciclos de conmutación) / en AC-3 / a 380/415 V: 7500
Componente del producto / Pantalla: sí
Extensión del producto / opcional / accionamiento por motor: sí
Detección de fallos de fase: sí
Función de comunicación: sí
Autoprotección del dispositivo: sí
Tensión de aislamiento: 800 V
Pérdida de potencia / máximo: 10 W
Tipo de función de protección / liberación de sobrecorriente: LSI
Implementación del monitoreo de fallas a tierra: Sin
Tipo de gatillo I / ajustable: sí
Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 240 V: 150 kA
Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 690 V: 2,5 kA
Capacidad de ruptura para corriente de cortocircuito (Icu) / a 240 V: 150 kA
Capacidad de ruptura para corriente de cortocircuito (Icu) / a 690 V: 2,5 kA
Potencia de funcionamiento / en CA-3 / a 230 V: 18500 W
Potencia de funcionamiento / en CA-3 / a 400 V: 30000 W
Capacidad de ruptura de corriente de cortocircuito (Icm) / a 240 V: 330 kA
Corriente de cortocircuito de capacidad de ruptura (Icm) / a 690 V: 3,8 kA
Tiempo de retardo ajustable / del disparador S / con curva característica estándar / valor inicial: 0,03 s
Tiempo de retardo ajustable / del disparador S / con curva característica estándar / valor final: 0,03 s
Características del producto / con liberación en L / ajustable: sí
Características del producto / con protección del conductor neutro / ajustable: sí

Tipo de producto: Interruptor de potencia

tipo: 3VA2163-7MP36-0AA0

Intervalo de regulación de corriente (mín.): 25 A

Intervalo de regulación de corriente (máx.): 63 A

Margen de ajuste (corriente): 25 - 63 A

Número de polos: 3polig

Tensión de encendido (máx.): 690 V/AC

Compatible con la serie: Siemens serie 3VA

para las marcas: Siemens

montaje: Instalación fija

min temperatura.: -25 °C

Máx. Temperatura: +70 °C

Clase de capacidad de conmutación: C

Modelo de disparador de sobrecorriente: ETU550M

conexión: Borne

: IP40

Profundidad: 86 mm

Anchura: 105 mm

Altura: 181 mm

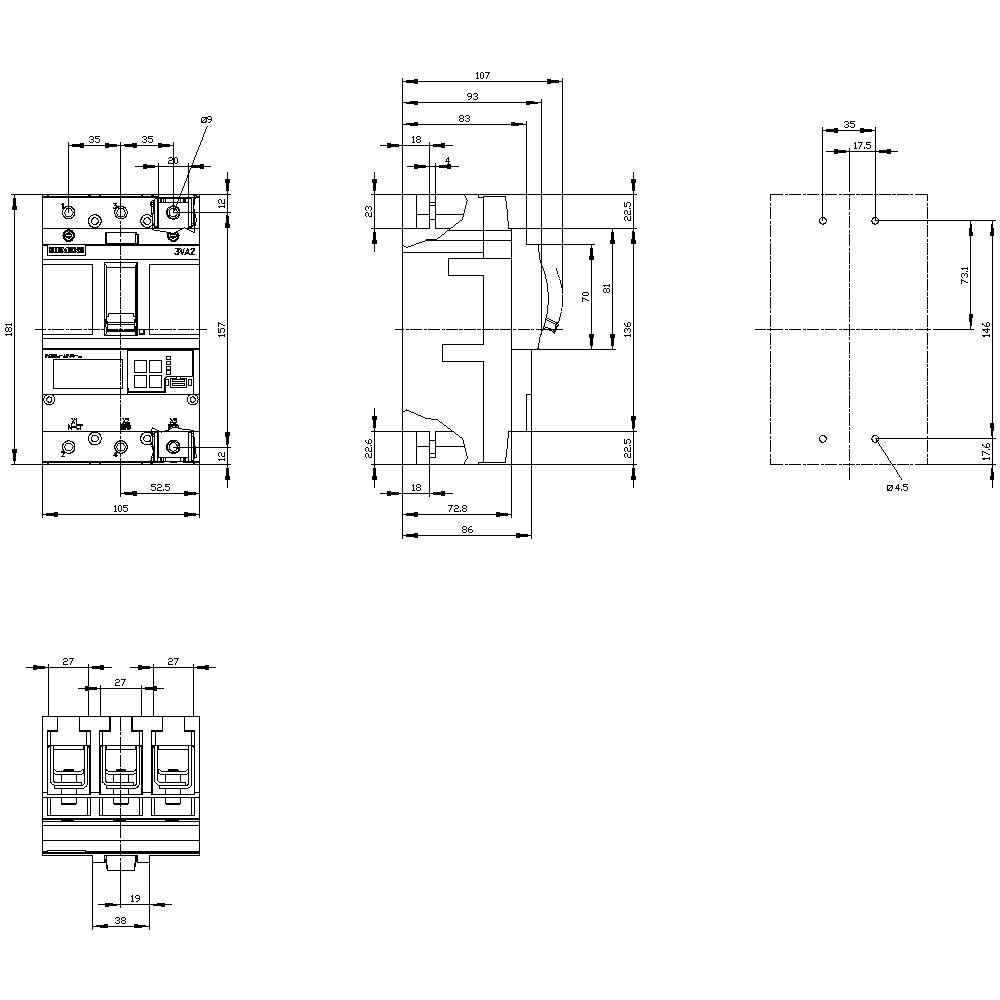

Dimen.: (Anch. x Alt. x Prof.) 105 x 181 x 86 mm

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Irrelevante

Variantes(Todos los precios incluyen el IVA legal, más gastos de envío)

Intervalo de regulación de corriente (máx.)

Intervalo de regulación de corriente (mín.)

Siemens 3RV1011-0CA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 0.18 - 0.25 A Tensión de encendido (máx.): 690 V DC/AC (Anch. x Alt. x Prof.) 45 x 90 x 75 mm

N.º artículo:2862414

Entrega Mar. 10/11

Enviado por Conrad Electronic

0.25 A

0.18 A

Unidad(es)

Mín.: 1

Múltiplos: 1

81,99 €^*

Siemens 3RV2021-0DA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 0.22 - 0.32 A Tensión de encendido (máx.): 690 V DC/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm Piece

N.º artículo:2862415

Entrega Mar. 10/11

Enviado por Conrad Electronic

0.32 A

0.22 A

Unidad(es)

Mín.: 1

Múltiplos: 1

109,99 €^*

Siemens 3RV2021-0EA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 0.28 - 0.4 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm

N.º artículo:2862416

Entrega Mar. 10/11

Enviado por Conrad Electronic

0.4 A

0.28 A

Unidad(es)

Mín.: 1

Múltiplos: 1

109,99 €^*

Siemens 3RV2021-1HA20-0BA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 5.5 - 8 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 119 x 97 mm Piece

N.º artículo:2862417

Entrega Mar. 10/11

Enviado por Conrad Electronic

8 A

5.5 A

Unidad(es)

Mín.: 1

Múltiplos: 1

134,99 €^*

Siemens 3RV2311-4AC20-0BA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 16 A (max) Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 106 x 97 mm Piece

N.º artículo:2865231

Entrega Mar. 10/11

Enviado por Conrad Electronic

16 A

Unidad(es)

Mín.: 1

Múltiplos: 1

139,99 €^*

Siemens 3RV2421-0HA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 0.55 - 0.8 A Tensión de encendido (máx.): 690 V DC/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm Piece

N.º artículo:2862418

Entrega Mar. 10/11

Enviado por Conrad Electronic

0.8 A

0.55 A

Unidad(es)

Mín.: 1

Múltiplos: 1

134,99 €^*

Siemens 3RV2421-1BA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 1.4 - 2 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm Piece

N.º artículo:2862420

Entrega Mar. 10/11

Enviado por Conrad Electronic

2 A

1.4 A

Unidad(es)

Mín.: 1

Múltiplos: 1

104,99 €^*

Siemens 3RV2421-1CA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 1.8 - 2.5 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm

N.º artículo:2862421

Entrega inmediata Vie. 06/11

Enviado por Conrad Electronic

2.5 A

1.8 A

Unidad(es)

Mín.: 1

Múltiplos: 1

104,99 €^*

Siemens 3RV2421-1DA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 2.2 - 3.2 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm

N.º artículo:2865232

Entrega Mar. 10/11

Enviado por Conrad Electronic

3.2 A

2.2 A

Unidad(es)

Mín.: 1

Múltiplos: 1

104,99 €^*

Siemens 3RV2421-1EA10 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 2.8 - 4 A Tensión de encendido (máx.): 690 V/AC (Anch. x Alt. x Prof.) 45 x 97 x 97 mm Piece

N.º artículo:2862422

Entrega Vie. 08/01/2027

Enviado por Conrad Electronic

4 A

2.8 A

Unidad(es)

Mín.: 1

Múltiplos: 1

104,99 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 2862559 Siemens 3VA2163-7MP36-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 25 - 63 A Tensión de encendido

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2862559 Siemens 3VA2163-7MP36-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 25 - 63 A Tensión de encendido

Descripción

Interruptor automático 3VA2 IEC Frame 160, capacidad de ruptura clase C, Icu=110kA a 415 V, 3 polos, protección de motor ETU550M,LSI, In=63A, protección contra sobrecarga Ir=25A ...63A, protección contra cortocircuito ISD=1.2... Interruptor automático compacto Siemens 3VA2 con ETU 8, conexión de terminales de 15x In, Ii=3...15x In para protección de plantas. Los interruptores automáticos compactos Siemens 3VA, como componente importante de los sistemas de protección SENTRON para aplicaciones industriales y de infraestructura, ofrecen una protección eficaz para plantas, arrancadores y motores mediante la desconexión segura en caso de sobrecarga y cortocircuito. Los disyuntores compactos de 3 VA establecen nuevos estándares en flexibilidad y variedad de accesorios modulares. Accesorios uniformes para múltiples tamaños en todas las series de interruptores automáticos compactos 3VA1 y 3VA2. Esta variante del interruptor automático compacto de 3 VA se caracteriza sobre todo por: 1. Diseño compacto. 2. Disponible como variante para la protección de la planta y la protección del generador. 3. Disponible en versiones de 3 y 4 pines. 4. Cuatro clases de capacidad de conmutación de 55 kA a 150 kA a 415 V. 5. Dependiendo del tamaño: Corriente nominal de 25 A a 630 A. 6. Las opciones de instalación incluyen montaje fijo, tecnología de conexión enchufable y tecnología de deslizamiento. 7.º La serie incorpora un sistema electrónico de liberación por sobrecorriente. 8.ª Incorpora una pantalla integrada para mostrar los valores medidos. 9.ª Función de medición integrada y conexión de comunicación opcional a través de Modbus TCP, Modbus RTU, PROFINET y PROFIBUS. 10.ª Accesorios internos modulares y fáciles de instalar, con una amplia gama de funciones.

Este texto es el resultado de una traducción automática.
