Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Pulsador luminoso Anillo frontal de metal, Alto brillo Pomo Plata, Amarillo
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
41,17 €
3
3% = 4,02 €
39,83 €
5
5% = 9,40 €
39,29 €
10
5% = 22,30 €
38,94 €
25
6% = 65,75 €
38,54 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (41,17 € / Unidad)
41,17 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de montaje: Montaje en panel frontal
- Número de puestos de mando: 1
- Diseño del actuador: pulsador, plano
- Ancho de instalación: 29,5 mm
- Altura de instalación: 11 mm
- Material del elemento actuador: Plástico
- Componente del producto / anillo frontal: sí
- Extensión del producto / opcional / fuente de luz: sí
- Par de apriete / de los tornillos en el soporte / máximo: 1,2 Nm
- Diseño del anillo frontal: Estándar
- Profundidad de montaje: 49,7 mm
- Forma de la abertura de la instalación: redonda
- Material del soporte: Metal
- Frecuencia de conmutación / máxima [1/h]: 3600
- Clase de protección IP del bloque de terminales: IP20
- Resistencia a las vibraciones: 10 ... 500 Hz: 5 g
- Clase de protección del equipo: I
- Tolerancia positiva del diámetro de instalación: 0,4 mm
- Sección transversal del conductor conectable / sólido / con tratamiento de los extremos del cable / máximo: 0,75 mm²
- Sección transversal del conductor conectable / sólido / con tratamiento de los extremos del cable / mínimo: 0,5 mm²
- Sección transversal del conductor conectable / sólido / sin tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / sólido / sin tratamiento de los extremos del cable / mínimo: 1 mm²
- Sección transversal del conductor conectable / finamente trenzado / con tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / con tratamiento de los extremos del cable / mínimo: 0,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / sin tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / sin tratamiento de los extremos del cable / mínimo: 1 mm²
- Sección transversal del conductor conectable / para contactos auxiliares / sólido o multifilar / máximo: 1,5 mm²
- Número de módulos de contacto: 1
- Número de módulos LED: 1
- Par de apriete / para conexión por tornillo / máximo: 0,9 Nm
- Par de apriete / para conexión por tornillo / mínimo: 0,8 Nm
- Par de apriete / de los tornillos en el soporte / mínimo: 1 Nm
- Tipo de secciones transversales de conductores conectables / para cables AWG: 2x (18 ... 14)
- Tipo de secciones transversales de conductores conectables / sólidas / con tratamiento de extremos de alambre: 2x (0,5 ... 0,75 mm²)
- Tipo de conectable Secciones transversales del conductor / sólido / sin procesamiento de los extremos del cable: 2x (1,0 ... 1,5 mm²)
- Tipo de sección transversal del conductor conectable / trenzado fino / con procesamiento del extremo del cable: 2x (0,5 ... 1,5 mm²)
- Tipo de sección transversal del conductor conectable / trenzado fino / sin procesamiento de los extremos del cable: 2x (1,0 ... 1,5 mm²)
- Diseño de contacto/contacto auxiliar: aleación de plata
- Número AWG / Sección transversal del conductor conectable según el código / Máximo: 14
- Número AWG / Sección transversal del conductor conectable según el código / Mínimo: 18
- Tipo de montaje de módulos y accesorios: Montaje en panel frontal
- Tensión de funcionamiento / en CA / a 50 Hz / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CA / a 50 Hz / valor nominal / mínimo: 5 V
- Tensión de funcionamiento / en CA / a 60 Hz / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CA / a 60 Hz / valor nominal / mínimo: 5 V
- Tensión de funcionamiento / en CC / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CC / valor nominal / mínimo: 5 V
- Corriente continua / del interruptor automático Característica C [A]: 10
- Corriente de irrupción del módulo LED: máxima: 2 A
- Tensión de aislamiento / valor nominal: 320 V
- Intensidad luminosa / máxima: 1400 mcd
- Intensidad luminosa / mínima: 900 mcd
- Componente del producto / fuente de luz: sí
- Tipo de tensión / tensión de funcionamiento: CA/CC
- Tipo de tensión / de la tensión de alimentación / de la fuente de luz: CA/CC
- Tensión de impulso soportada / Valor de diseño: 4 kV
- Corriente térmica: 10 A
- Nivel de contaminación: 3
- Tensión de alimentación / 1 / de la fuente de luz / en CA / a 50 Hz / Valor nominal: 24 V
- Tensión de alimentación / 1 / de la fuente de luz / en CA / a 60 Hz / Valor nominal: 24 V
- Tensión de alimentación / 1 / de la fuente de luz / en CC / Valor nominal: 24 V
- Tipo de producto
Pulsador luminoso
- Interruptor/botón, características
Anillo frontal de metal
Alto brillo
- Tipo de iluminación
LED
- Tipo de luz
LED
- Tipo de accionamiento
Pomo
- color de la luz
Amarillo
- Color del fabricante
Plata
Amarillo
- Color de la carcasa
Amarillo
- diámetro de la cabeza
29.45 mm
- Patrón de impresión
Sin
- conexión
Atornillar
- forma
Redonda
- Recorte de panel frontal
22 mm. rund mm
- características
Pulsante
- tipo de contacto
1 contacto NA
- vida mecánica
3000000
- vida eléctrica
10000000
- Ø montaje
22.3 mm
- ejecución
Unidad completa
IP66
IP67
IP69/IP69K
- min temperatura.
-25 °C
- Máx. Temperatura
+70 °C
- Tensión de encendido
24 V/DC
24 V/AC
- Posición de conmutación
1 Off/(On)

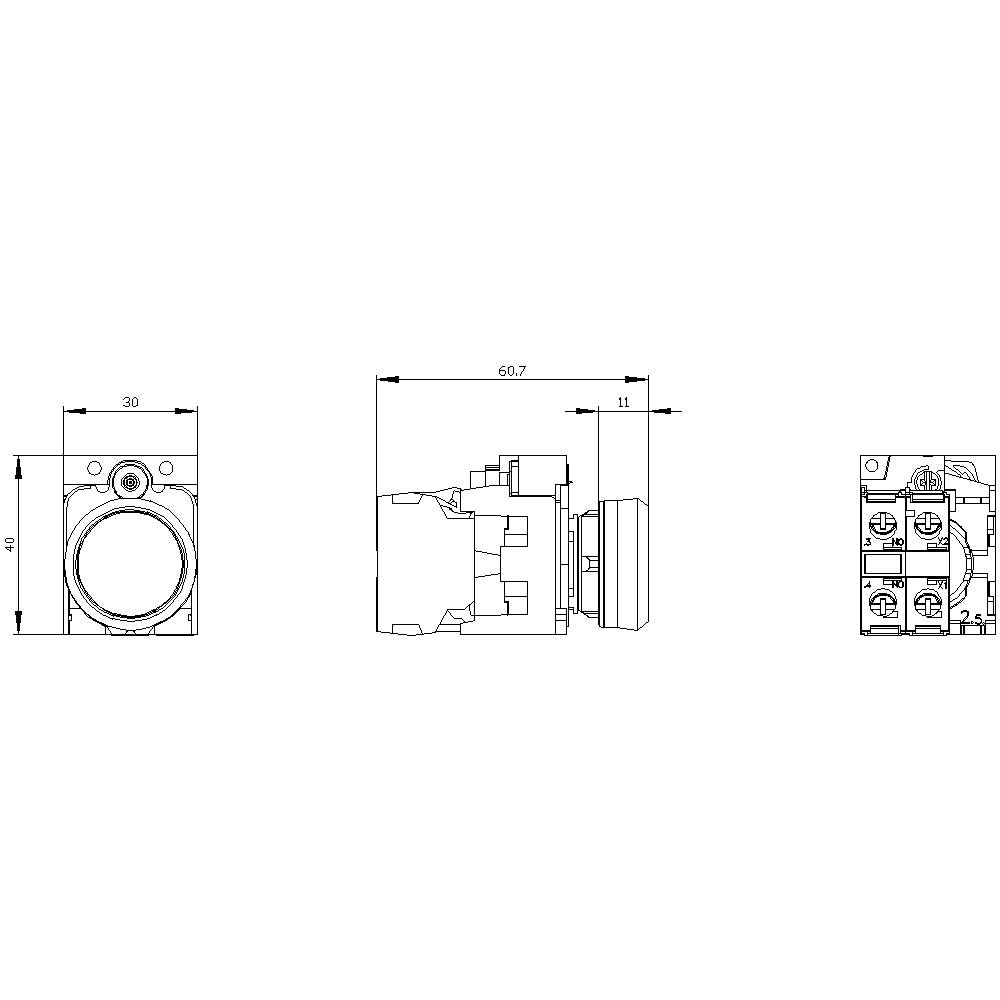

- Anchura
30 mm
- Altura
40 mm
- diámetro
22 mm
- Contenido
1 UD(S).
- Dimen.
(Ø x Alt.) 22 mm x 40 mm
- Conforme a la normativa RoHS
Sí
- Peso
0.0803 kg
- Profundidad
49.7 mm
- tipo
3SU1152-0AB30-1BA0
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Pulsador luminoso Anillo frontal de metal, Alto brillo Pomo Plata, Amarillo
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Pulsador luminoso Anillo frontal de metal, Alto brillo Pomo Plata, Amarillo
Descripción
Pulsador iluminado, 22 mm, redondo, metálico, alto brillo, amarillo, pulsador, plano, momentáneo, con soporte, 1S, módulo LED con LED integrado AC/DC 24V, terminal de tornillo SIRIUS ACT pulsador iluminado para conmutación y control de consumidores eléctricos.
Bajo la marca SIRIUS ACT, Siemens ofrece una cartera única de dispositivos de mando y señalización con homologaciones de producto a nivel mundial en tres series de diseño moderno fabricadas con metal auténtico y plástico de alta calidad.
El innovador sistema de encaje a presión simplifica el montaje hasta tal punto que solo se necesita una mano y no se requieren herramientas especiales. Para el montaje, bastan orificios sin ranuras, ya que incorpora una protección antirrotación del 100%.

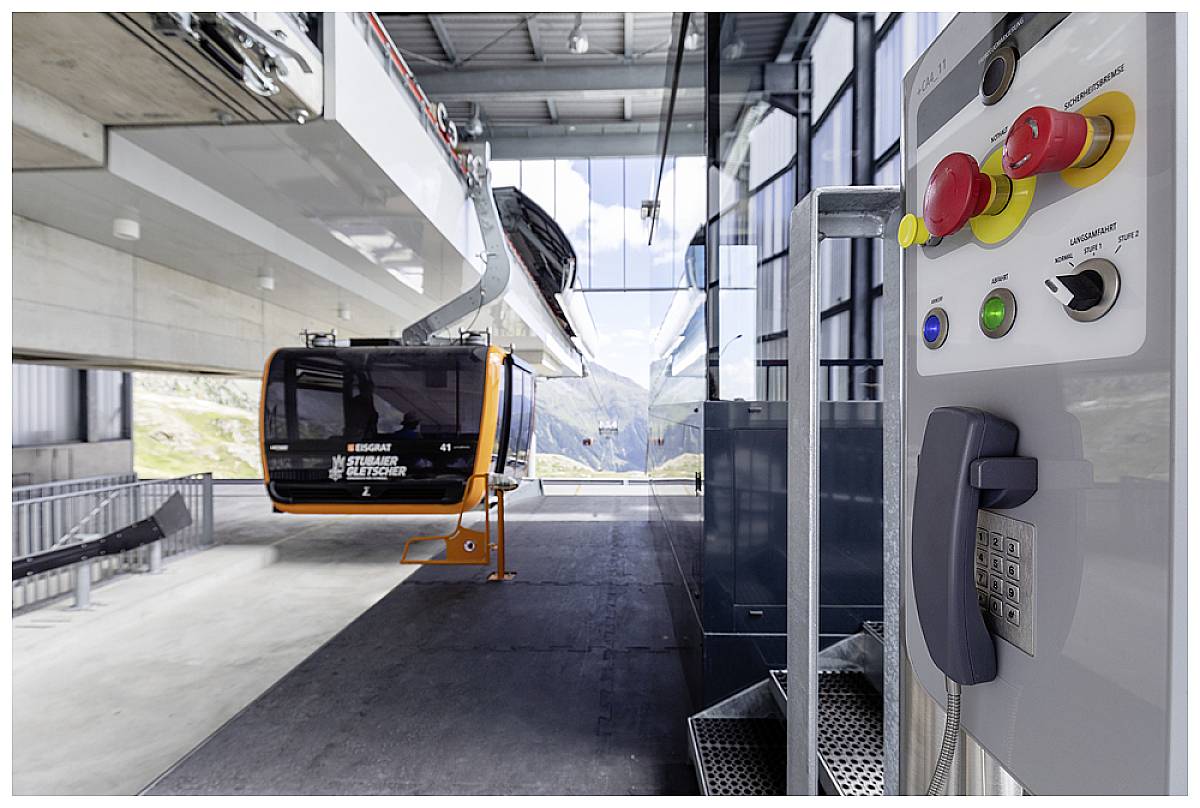

Gracias a su alto nivel de protección constante, estos robustos dispositivos son adecuados para uso industrial y aplicaciones en exteriores. Incluso es posible limpiar con un chorro de alta presión. Ni el polvo, ni los aceites, ni los álcalis agresivos pueden interrumpir un funcionamiento fiable.
Además del cableado estándar, la mayoría de los dispositivos también se pueden conectar al controlador mediante PROFINET, AS-Interface o IO-Link. Esto reduce el esfuerzo de cableado, minimiza las fuentes de error y proporciona una mayor flexibilidad.
El configurador gráfico en línea facilita la selección y el pedido de dispositivos, carcasas y etiquetas individuales. Se dispone de documentación exhaustiva (por ejemplo, manual, datos 3D, diagrama de conexiones).
Versiones disponibles: varios colores, con o sin iluminación, con o sin letras, funcionamiento con enclavamiento o momentáneo, y diferentes alturas de pulsador y anillo frontal.
Nota: Unidad completa, la entrega incluye soporte y módulos.
SIRIUS ACT - Rendimiento en acción al dar órdenes e informar. Fácil de montar, sencillamente resistente, sencillamente perfecto.
Este texto es el resultado de una traducción automática.
Bajo la marca SIRIUS ACT, Siemens ofrece una cartera única de dispositivos de mando y señalización con homologaciones de producto a nivel mundial en tres series de diseño moderno fabricadas con metal auténtico y plástico de alta calidad.
El innovador sistema de encaje a presión simplifica el montaje hasta tal punto que solo se necesita una mano y no se requieren herramientas especiales. Para el montaje, bastan orificios sin ranuras, ya que incorpora una protección antirrotación del 100%.
Gracias a su alto nivel de protección constante, estos robustos dispositivos son adecuados para uso industrial y aplicaciones en exteriores. Incluso es posible limpiar con un chorro de alta presión. Ni el polvo, ni los aceites, ni los álcalis agresivos pueden interrumpir un funcionamiento fiable.
Además del cableado estándar, la mayoría de los dispositivos también se pueden conectar al controlador mediante PROFINET, AS-Interface o IO-Link. Esto reduce el esfuerzo de cableado, minimiza las fuentes de error y proporciona una mayor flexibilidad.
El configurador gráfico en línea facilita la selección y el pedido de dispositivos, carcasas y etiquetas individuales. Se dispone de documentación exhaustiva (por ejemplo, manual, datos 3D, diagrama de conexiones).
Versiones disponibles: varios colores, con o sin iluminación, con o sin letras, funcionamiento con enclavamiento o momentáneo, y diferentes alturas de pulsador y anillo frontal.
Nota: Unidad completa, la entrega incluye soporte y módulos.
SIRIUS ACT - Rendimiento en acción al dar órdenes e informar. Fácil de montar, sencillamente resistente, sencillamente perfecto.
Este texto es el resultado de una traducción automática.
