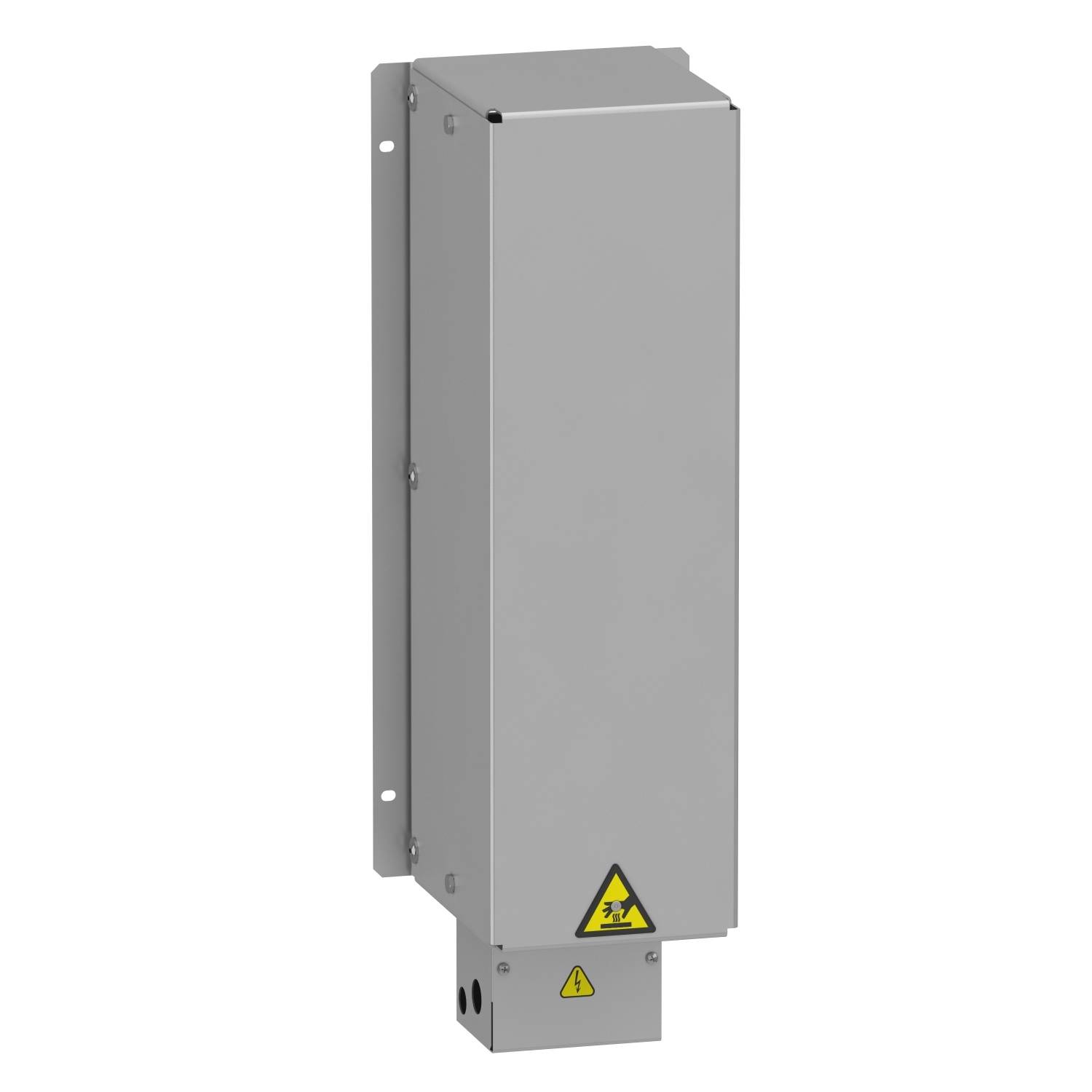

Schneider Electric VW3A7733 VW3A7733 Resistencia de frenado 1 UD(S).

Resistencia de frenado, para inversores ATV930U55M3 - U75M3, ATV930D18N4 - D30N4, ATV950D18N4 - D30N4, ATV950D18N4E - D30N4E. Valores de referencia para un ciclo de frenado suave. Potencia nominal 1,1 kW, grado de protección IP20, resistencia 16 Ω a 20 °C. Tensión de alimentación 200-240 V o 380-480 V 50/60 Hz. Factor de carga para resistencias: Valor de la potencia media que puede disiparse desde la resistencia hacia la carcasa a 50 °C. Determinado para un factor de carga durante el frenado que corresponde a la mayoría de las aplicaciones comunes. Sobrecarga estándar: frenado de 0,8 s con un par de frenado de 1,2 Tn durante un ciclo de 40 s. Sobrecarga alta: frenado de 0,8 s con un par de frenado de 1,5 Tn durante un ciclo de 40 s. Número requerido por inversor: 1. Las resistencias de frenado permiten que los convertidores de frecuencia de proceso Altivar funcionen durante el frenado hasta detenerse por completo, disipando la energía de frenado. Permiten un par de frenado transitorio máximo. Las resistencias de frenado están diseñadas para un ciclo definido. Dependiendo de sus aplicaciones y ciclos de funcionamiento, puede utilizar estas resistencias o definir un nuevo valor. Resistencias de frenado para ciclos de frenado ligero en máquinas con ciclos e inercia. La potencia de frenado está limitada a 1,5 Tn durante 0,8 s cada 40 s. Resistencias de frenado para ciclos de frenado medios en máquinas con alto momento de inercia y sistemas de transporte. La potencia de frenado está limitada a 1,35 Tn durante 4 s cada 40 s.

Este texto es el resultado de una traducción automática.
