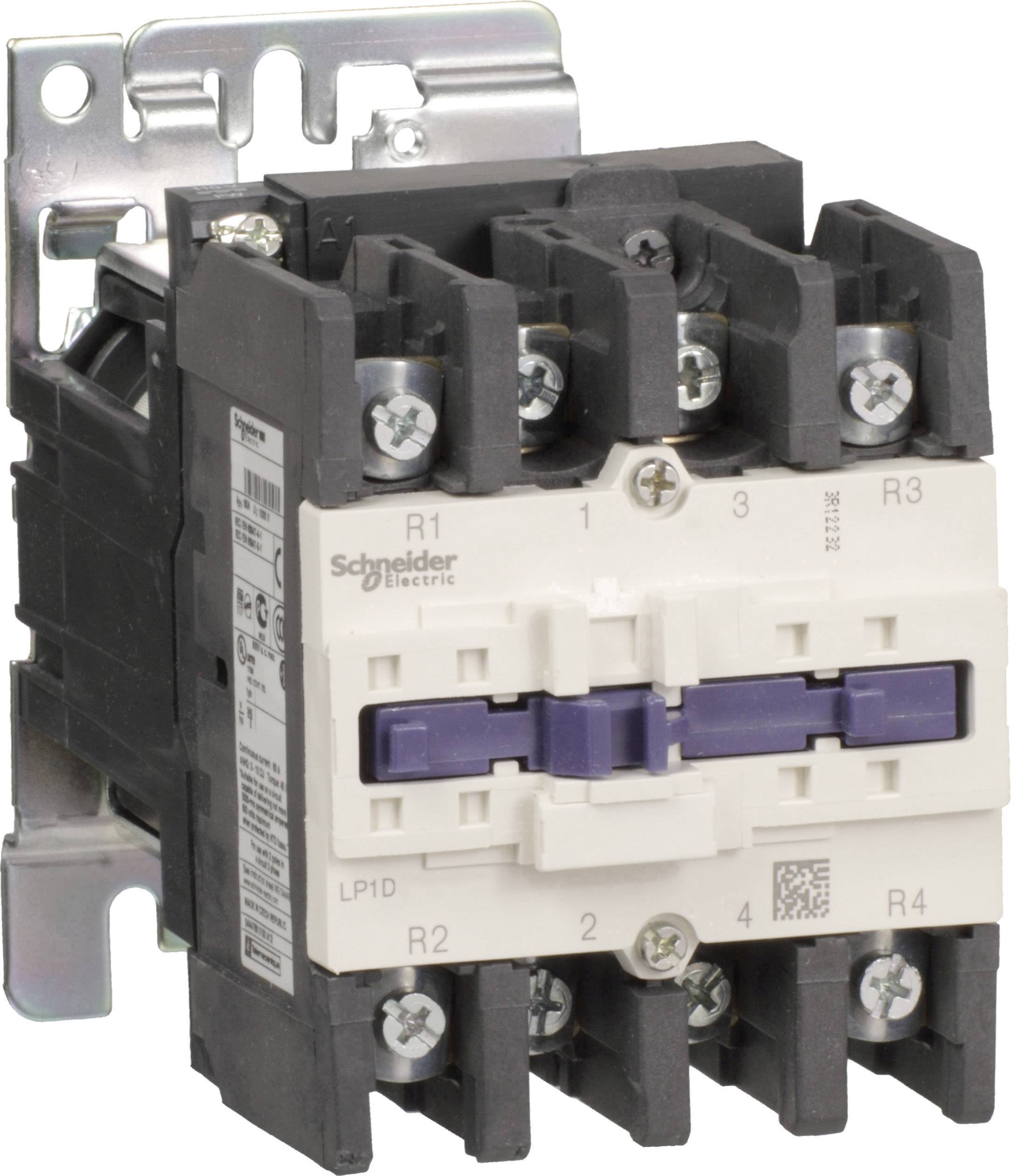

Schneider Electric LP1D800086SW Contactor Piece 1 UD(S).

Contactor TeSys LP1D, 4 polos (2 NA+2 NC), CA-1 440V 125A, bobina 72V CC. Serie: TeSys - Nombre del producto: TeSys D - Tipo de producto o componente: Contactor - Designación abreviada del dispositivo: LP1D - Aplicación del contactor: Carga resistiva - Categoría de uso: AC-1 - Descripción de polos: 4P - Composición de contactos de polos: 2 NA + 2 NC - Tensión nominal de funcionamiento Ue:< = 300 V CC para el circuito principal,< = 1000 V CA 25...400 Hz para el circuito principal - Categoría de sobretensión: III - Corriente nominal de corta duración Icw: 135 A< = 40 °C 10 min. Circuito principal, 320 A< = 40 °C 1 min. Circuito principal, 640 A< = 40 °C 10 s circuito principal, 990 A< = 40 °C 1 s Circuito principal - fusible asociado: 160 A gG a< = 690 V Coordinación tipo 2 para circuito principal, 200 A gG en< = 690 V Tipo de coordinación 1 para circuito principal - Tensión de aislamiento nominal Ui: 600 V para circuito principal Certificaciones UL, 1000 V para circuito principal según IEC 60947-4-1, 600 V para circuito principal Certificaciones CSA - Cubierta protectora: ninguna - Soporte de montaje: placa, riel - Normas: EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, IEC 60947-4-1, UL 508, CSA C22.2 No 14 - Certificaciones de producto: CSA, GOST, BV, DNV, UL, CCC, RINA, GL, LROS - Conexiones - Terminales: Circuito de control: terminales de anillo - diámetro exterior: 8 mm, Circuito principal: terminales de anillo - diámetro exterior: 17 mm, Circuito principal: rieles 1 3 x 16 mm - Par de apriete: Circuito principal: 9 Nm - en abrazaderas de terminales de anillo, tornillo de cabeza hexagonal de 10 mm: M6, circuito principal: 9 Nm - en abrazaderas de terminales de anillo - con destornillador de cabeza plana Ø 8 mm; tornillo: M6, circuito principal: 9 Nm - en rieles - con destornillador de cabeza plana Ø 8 mm; tornillo: M6, circuito de control: 1,7 Nm - en abrazaderas de terminales de anillo - con destornillador Phillips n.° 2; tornillo: M3,5, circuito principal: 9 Nm - en rieles, tornillo de cabeza hexagonal de 10 mm: M6, circuito de control: 1,7 Nm - en abrazaderas de terminales de anillo - con destornillador de cabeza plana Ø 6 mm Tornillo: M3.5 - Tiempo de respuesta: 6...20 ms apertura, 20...35 ms cierre - Nivel de seguridad: B10d = 20000000 ciclos contactor con carga mecánica según EN/ISO 13849-1, B10d = 1369863 ciclos contactor con carga nominal según EN/ISO 13849-1 - Vida útil mecánica: 4 M ciclos.

Este texto es el resultado de una traducción automática.
