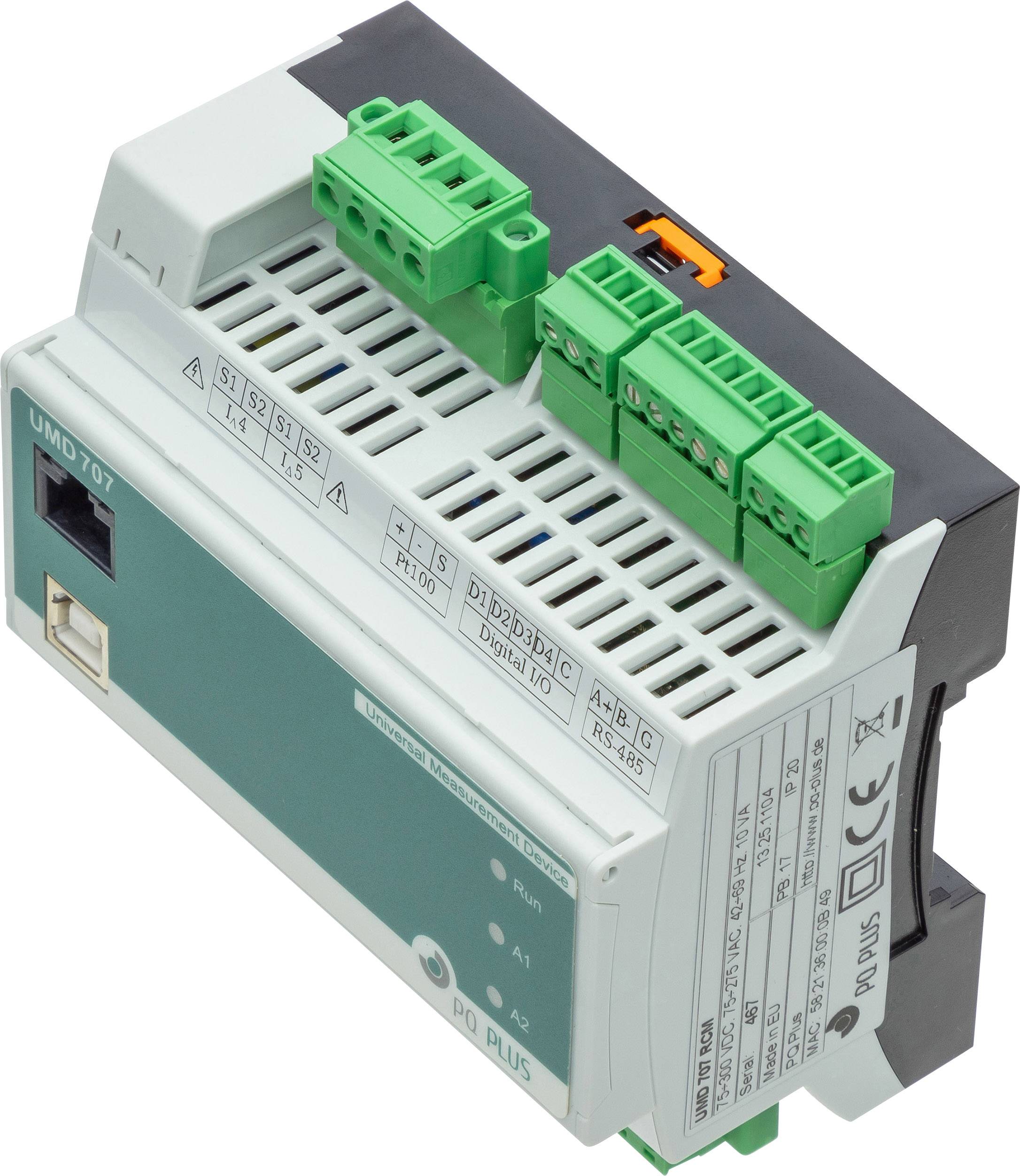

Name: PQ Plus UMD 707RCM Medidor universal
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 06/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (836,13 € / Unidad)

836,13 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Dispositivo de medición universal UMD 707RCM montaje en carril DIN

Interfaces: RS485, Ethernet, USB frontal
4 entradas / salidas digitales
LCD
Memoria: 512 MB
3 entradas de tensión y 5 de corriente diferencial
1 entrada PT100
Armónicos de orden 1-128 para U / I
En conexión con el módulo PQ S: Medición y registro de la calidad de la red según DIN EN 50160

Especificaciones técnicas

Tipo de producto: Medidor universal

Función de medición: Corriente

Rango (min.): 5 V

tipo: UMD 707RCM

Rango de medición (máx.): 1470 V

Tecnología de pantalla: LCD

: IP20

Anchura de instalación: 107 mm

Altura de montaje: 90 mm

Dimen.: (Lon. x Anch. x Alt.) 58 x 107 x 90 mm

Profundidad: 58 mm

categoría de medición: CAT III 300 V

Anchura: 107 mm

Altura: 90 mm

longitud: 58 mm

las interfaces: Ethernet Modbus TCP

Documentos y descargas

Ficha técnica

Ficha técnica 2143168 PQ Plus UMD 707RCM Medidor universal

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2143168 PQ Plus UMD 707RCM Medidor universal

Descripción

El UMD 707RCM es un dispositivo de medición de corriente residual compacto de alta gama para montaje en carril DIN. Mide las corrientes de defecto (tipo A) y la calidad de la tensión (armónicos hasta 128. Armónicos; Caídas de voltaje 40 μseg). La medición se realiza a través del transformador de corriente diferencial RCM-CT. El dispositivo tiene una gran memoria de 512 MB. Se puede acceder al dispositivo a través de la interfaz Ethernet y los valores medidos en vivo se pueden ver a través del navegador web a través del servidor web asociado. Esto significa que también se pueden leer protocolos de Internet como NTP. Los sistemas PLC y los sistemas de gestión de edificios se pueden transferir fácilmente
Conecte Modbus TCP. Se integran entradas / salidas digitales y una interfaz serial RS485. El módulo de firmware GO se utiliza para activar funciones de osciloscopio para voltaje y establecer señales de disparo para eventos de valor límite. También hay una entrada PT100.

Este texto ha sido traducido por máquina.

Modelo

Messung:Voltaje (ULL; ULN) U1; U2; U3, ONU, U12; U23; U31 Kl. 0,05 corriente Idiff Kl. 0,05, potencia, importación / exportación de potencia activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; T3 potencia activa P1; P2; P3; PN; Importación 3P; Clase de exportación 0.1 potencia reactiva Q1, Q2, Q3; QN; 3Q clase 1 potencia aparente S1; S2; S3; SN; 3S clase 0.2 Potencia de distorsión armónica D1; D2; D3; Factor de potencia DN cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 clase 0,5 simetría sí tensión armónica THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 corriente armónica THDI1; THDI2; THDI3; Armónicos THDIN clase 1 por orden 1º a 128º para factor de distorsión U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Frecuencia infh 40 ... 70 Hz clase 0,02 trabajo real medición de 4 cuadrantes importación / exportación por fase; por tarifa; Total clase 0.2s trabajo reactivo medición de 4 cuadrantes importación / exportación por fase; por tarifa; Parpadeo total de clase 2 P st; P it clase 2Datenlogger:Memoria (flash) ULN; ULL; YO; PAG; Q; S; RE; THDU; THDI; F; Ufh; Estado I / O energía activa / reactiva importación / exportación de energía por fase L1; L2; L3; por tarifa T1; T2; Caídas de tensión T3 Opción: Función de oscilograma PQ S Opción: GOweitere Funktionen:Alarmas Lógica Valores límite para exceder / caer por debajo de E / S digitales 4 entradas / salidas digitales, 100 V CA / CC, 100 mA; E / S analógicas 1x memoria PT100 512 MB Intervalo de grabación flash seg; min; H; Dias; Mes; añoKommunikation: RS485 Modbus Ethernet 100 Mbit / s USBElektrischer Anschluss:Tensión de alimentación U: 85 ... 275 V CA U: 20 ... 50 V CA / 20 ... 75 V CC Consumo de energía 10 VA / 5 W Categoría de sobretensión CAT III / 300 VMessbereiche:Tensión de medición 5..1470 V AC sobrecarga 2,21 kV LN / 1s 1300 V AC U // N impedancia continua 3,9 MOhm señal de entrada X / 1 // 5 A; Sobrecorriente RCM 3x In (máx.70 A / 1s) frecuencia de muestreo 28,8 kHzUmgebungsbedingungen:Rango de temperatura de funcionamiento T: -20 ° C ... 60 ° C Rango de temperatura de almacenamiento T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Radiación EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Radiación EN 55011 Clase A, EN 55022 Clase A Grado de protección: IP20Maße:Ancho x Alto x Fondo (mm) 107x90x58

Volumen de suministro

UMD 707RCM
