Name: PQ Plus UMD 710A Medidor de riel DIN digital
Brand: PQ Plus
SKU: 2143163
Availability: InStock

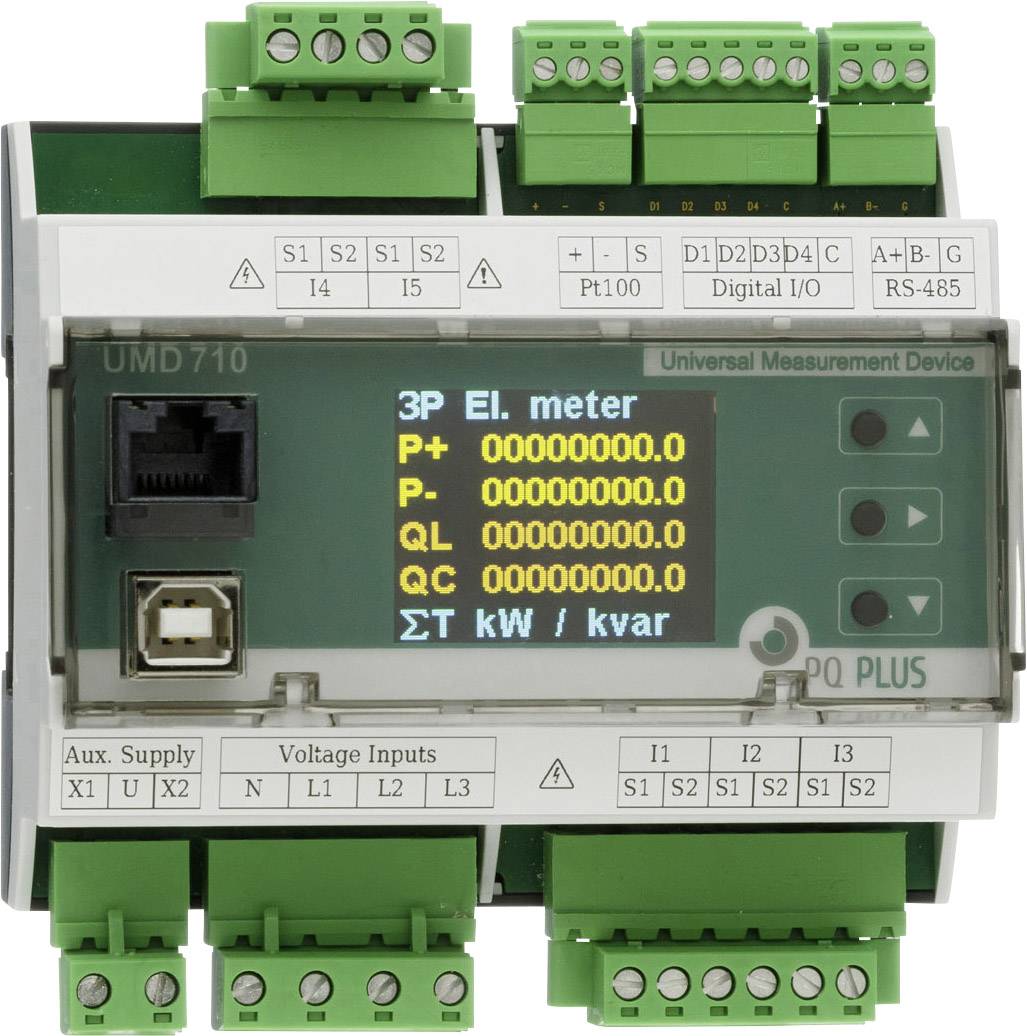

PQ Plus UMD 710A Medidor de riel DIN digital-0

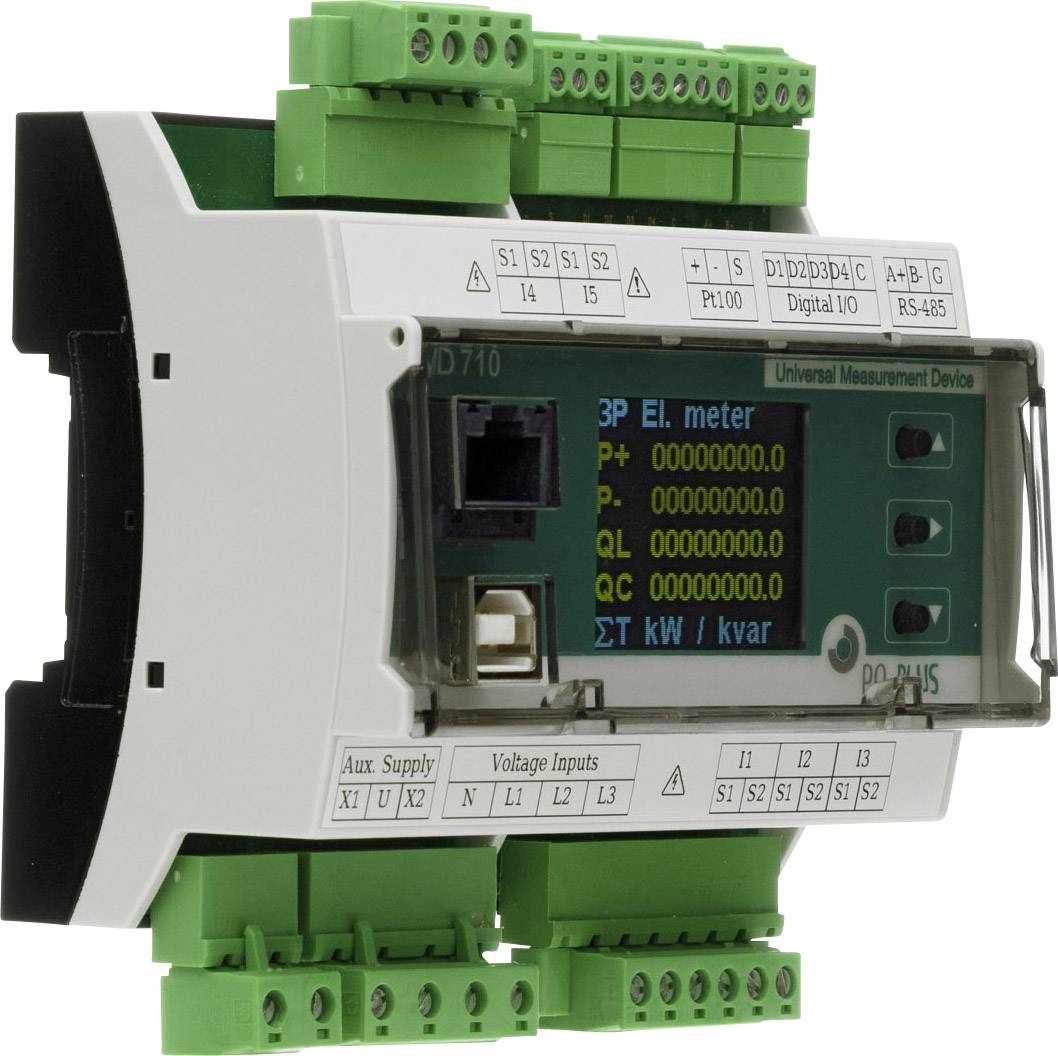

PQ Plus UMD 710A Medidor de riel DIN digital-1

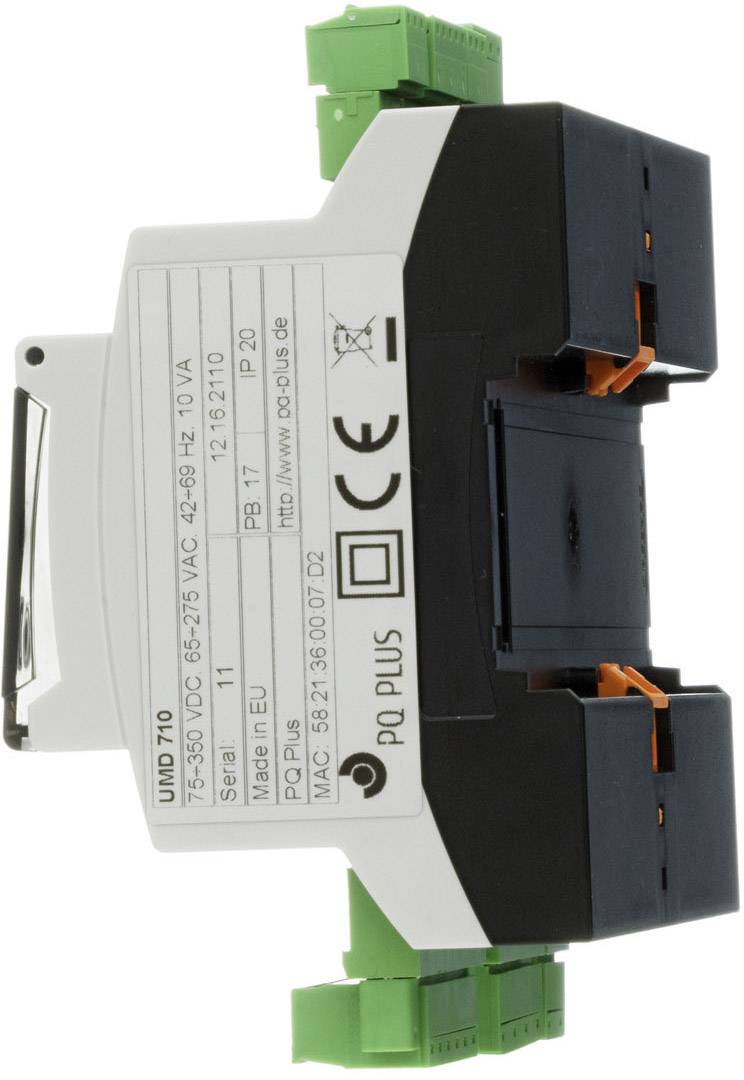

PQ Plus UMD 710A Medidor de riel DIN digital-2

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

1 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1847,90 € / Unidad)

1847,90 €

más el IVA aplicable

Envío gratuito

Solo quedan 1 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Dispositivo de medición universal UMD 710A montaje en riel de perfil de sombrero

Interfaces: RS485, Ethernet, USB frontal
4 entradas / salidas digitales
Pantalla LCD en color
Memoria: 512 MB
3 entradas de tensión, 4 entradas de corriente y 1 entrada de corriente residual
Armónicos por orden 1er 128. para U / I
En conexión con el módulo PQ A: Medición y registro de la calidad de la red según DIN EN 50160

Especificaciones técnicas

Tipo de producto: Medidor de riel DIN digital

tipo: UMD 710A

: IP20

Dimen.: (Lon. x Anch. x Alt.) 58 x 107 x 90 mm

características especiales: Pantalla en color

categoría de medición: CAT III 300 V

Anchura: 107 mm

Altura: 90 mm

longitud: 58 mm

Documentos y descargas

Ficha técnica

Ficha técnica 2143163 PQ Plus UMD 710A Medidor de riel DIN digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2143163 PQ Plus UMD 710A Medidor de riel DIN digital

Descripción

El UMD 710A es un dispositivo de medición de calidad de energía compacto de alta gama para montaje en carril DIN. Mide corriente y voltaje de 4 fases con hasta 3 tarifas en operación de 4 cuadrantes en clase 0.05 y por lo tanto trabaja en clase 0.2s, así como todas las variables de red comunes, por ejemplo, armónicos hasta 128. Armónicos. Con el quinto Las corrientes de falla de conexión se pueden medir continuamente. El dispositivo mapea la calidad de la red según EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 y está certificado según la clase A. Tiene una gran memoria de 512 MB. Se puede acceder al dispositivo a través de la interfaz Ethernet y los valores medidos en vivo se pueden ver a través del navegador web a través del servidor web asociado. Esto significa que los protocolos de Internet como NTP también se pueden leer, y los sistemas PLC y los sistemas de gestión de edificios se pueden conectar fácilmente. Se integran entradas / salidas digitales y una interfaz serial RS485. El módulo de firmware GO habilita funciones de osciloscopio para corriente y voltaje y establece señales de disparo para eventos de valor límite. Con el módulo de software PQ A, la calidad de la tensión se registra y evalúa continuamente.

Este texto ha sido traducido por máquina.

Modelo

Messung:Voltaje (ULL; ULN) U1; U2; U3, ONU, U12; U23; U31 Kl. 0,05 corriente IL1; IL2; IL3; ILN; Idiff Kl. 0,05 Importación / exportación de potencia activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; T3 potencia activa P1; P2; P3; PN; Importación 3P; Clase de exportación 0.1 potencia reactiva Q1, Q2, Q3; QN; 3Q clase 1 potencia aparente S1; S2; S3; SN; 3S clase 0.2 Potencia de distorsión armónica D1; D2; D3; Factor de potencia DN cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 clase 0,5 simetría sí tensión armónica THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 corriente armónica THDI1; THDI2; THDI3; Armónicos THDIN clase 1 por orden 1º a 128º para factor de distorsión U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Frecuencia infh 40 ... 70 Hz clase 0,02 trabajo real medición de 4 cuadrantes importación / exportación por fase; por tarifa; Total clase 0.2s trabajo reactivo medición de 4 cuadrantes importación / exportación por fase; por tarifa; Parpadeo total de clase 2 P st; P it clase 2Datenlogger:Memoria (flash) ULN; ULL; YO; PAG; Q; S; RE; THDU; THDI; F; Ufh; Estado de E / S; Importación / exportación de energía activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; Caídas de tensión T3 Opción: Función de oscilograma PQ S Opción: GOWeitere Funktionen: Lógica de alarma; Valores límite para superar / caer por debajo de E / S digitales 4 entradas / salidas digitales 100 V CA / CC, 100 mA de temperatura 1x memoria PT100 512 MB de intervalo de grabación flash seg; min; H; Dias; Mes; añoKommunikation: RS485 Modbus; Ethernet 100 Mbit / s; USBElektrischer Anschluss:Tensión de alimentación U: 65 ... 275 V AC / 75 ... 350 VDC; U: 80 ... 350 V DC Consumo de energía 10 VA / 5 W Categoría de sobretensión CAT III / 300 VMessbereiche:Tensión nominal 5..1470 V AC sobrecarga 2,21 kV LN / 1s 1300 V AC U // N impedancia continua 3,9 MOhm señal de entrada X / 1 // 5 A; Sobrecorriente RCM 3x In (máx.70 A / 1s) frecuencia de muestreo 28,8 kHzUmgebungsbedingungen:Rango de temperatura de funcionamiento T: -20 ° C ... 60 ° C Rango de temperatura de almacenamiento T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Radiación EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Radiación EN 55011 Clase A, EN 55022 Clase A Grado de protección IP20Maße:Ancho x Alto x Fondo (mm) 107x90x58

Volumen de suministro

UMD 710A
ENVIS Básico
