Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Módulo de relé 1 contacto NA Piece 10 UD(S).

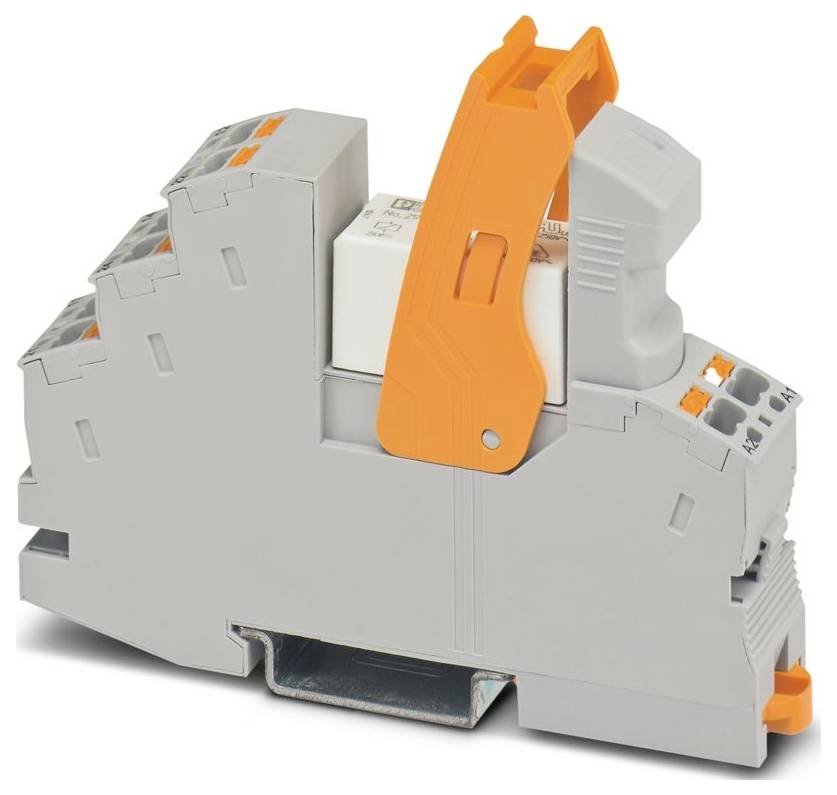

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Módulo de relé 1 contacto NA Piece 10 UD(S).-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto NA
Tensión de encendido (máx.)
250 V DC/AC
tipo
RIF-1-RPT-LDP-24DC/1ICT
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
29 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
10
-
18,48 €
30
5% = 27,60 €
17,56 €
50
7% = 64,50 €
17,19 €
100
8% = 153,00 €
16,95 €
200
10% = 360,00 €
16,68 €
400
11% = 844,00 €
16,37 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Mín.: 10
Múltiplos: 10
Total (18,48 € / Unidad)
184,80 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: RIFLINE complete
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (casquillo con funda de plástico); 0,14 mm² ... 1 mm² (casquillo con funda de plástico, dos conductores en terminal doble)
  • Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 26 ... 16 (rígido); 26 ... 16 (flexible)
  • Ancho: 16 mm
  • Altura: 96 mm
  • Profundidad: 75 mm
  • Color: gris (RAL 7042)
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 2000 m
  • Normas/Reglamentos: IEC 60947-5-1
  • Tipo de montaje: montaje en carril DIN
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Longitud de desprendimiento: 8 mm
  • Posición de montaje deseada
  • Instrucciones de funcionamiento: La protección táctil del artículo debe estar colocada (en caso de voltajes).> El instalador del sistema debe garantizar que se cumpla la siguiente condición: 25 V CA/60 V CC. Es un electrodoméstico empotrado sin protección contra el contacto directo.
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,43 W
  • Diámetro: 3,2 mm
  • Modo de funcionamiento: 100% ED
  • Rango de voltaje de entrada: 19,2 V CC ... 33,6 V CC (20 °C)
  • Dimensiones del artículo: Dimensiones del artículo
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Circuitos de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Protección contra sobretensión | Diodo de rueda libre
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Aplicación: altas corrientes de irrupción
  • Pozo: Pozo
  • Corriente máxima de irrupción: 165 A (20 ms); 800 A (200 µs)
  • Propiedades de aislamiento: Normas / Reglamentos: Propiedades de aislamiento: Normas / Reglamentos
  • Aislamiento: Separación segura, aislamiento reforzado
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 12.09.2025
  • Tensión de entrada nominal UN: 24 V CC
  • Rango de tensión de entrada en relación con UN: véase el diagrama.
  • Corriente de entrada típica en UN: 18 mA
  • Indicador de tensión de funcionamiento: LED amarillo
  • Configuración de contactos: 1 contacto normalmente abierto
  • Corriente continua máxima: 6 A; 10 A (El valor es admisible si los terminales 11 y 21, así como los terminales 14 y 24, están conectados en puente).
  • Normas / Reglamentos: Normas / Reglamentos
  • Tensión de impulso nominal: 6 kV
  • Grado de protección (zócalo de relé): IP20 (zócalo de relé)
  • Clase de protección (relé): RT II (relé)
  • Grado de protección (ubicación de instalación): ≥ IP54 (ubicación de instalación)
  • Conmutación: Conmutación
  • Vida útil mecánica: 3 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kV CA (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): polarizado
  • Tiempo de respuesta típico: 8 ms
  • Tiempo de recaída típico: 10 ms
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgSnO
  • Tensión mínima de conmutación: 12 V (100 mA)
  • Corriente de conmutación mínima: 100 mA (12 V CC)
  • Capacidad máxima de ruptura (carga resistiva): 264 W (a 24 V CC, tenga en cuenta la reducción de potencia de los contactos); 58 W (a 48 V CC); 48 W (a 60 V CC); 50 W (a 110 V CC); 80 W (a 220 V CC); 2750 VA (a 250 V CA, tenga en cuenta la reducción de potencia de los contactos)
  • Potencia de conmutación mínima: 1200 mW
  • Tensión de la bobina: 24 V CC
  • Categoría de uso Esquema CB (IEC 60947-5-1): AC15, 6 A/250 V (normalmente abierto); DC13, 2 A/24 V (normalmente abierto)
  • Nota relativa al contacto de conmutación: con precontacto de tungsteno.
Tipo de embalaje

Piece

Tipo de producto

Módulo de relé

tipo

RIF-1-RPT-LDP-24DC/1ICT

conexión

Conexión de fuerza de resorte Push-In

Tensión de reacción (mín.)

19.2 V/DC

Tensión de reacción (máx.)

33.6 V/DC

Tiempo de reacción

8 ms

Tiempo de retardo

10 ms

tipo de contacto

1 contacto NA

Material de contacto

AgSnO

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

2750 VA

características especiales

Con estribo de sujeción

IP20

Máx. Temperatura

70 °C

min temperatura.

-40 °C

Profundidad

75 mm

Anchura

16 mm

Altura

96 mm

Dimen.

(Anch. x Alt. x Prof.) 16 x 96 x 75 mm

Contenido

10 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Módulo de relé 1 contacto NA Piece 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Módulo de relé 1 contacto NA Piece 10 UD(S).

Descripción

Módulo de relé preensamblado con conexión a presión, que consta de: zócalo de relé, relé de contacto de potencia, módulo de visualización/supresión de interferencias enchufable y soporte de montaje. Tipo de contacto: 1 contacto normalmente abierto, corriente de irrupción máxima de hasta 800 A, tensión de entrada de 24 V CC.
