Phoenix Contact PLC-RPT- 5DC/21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

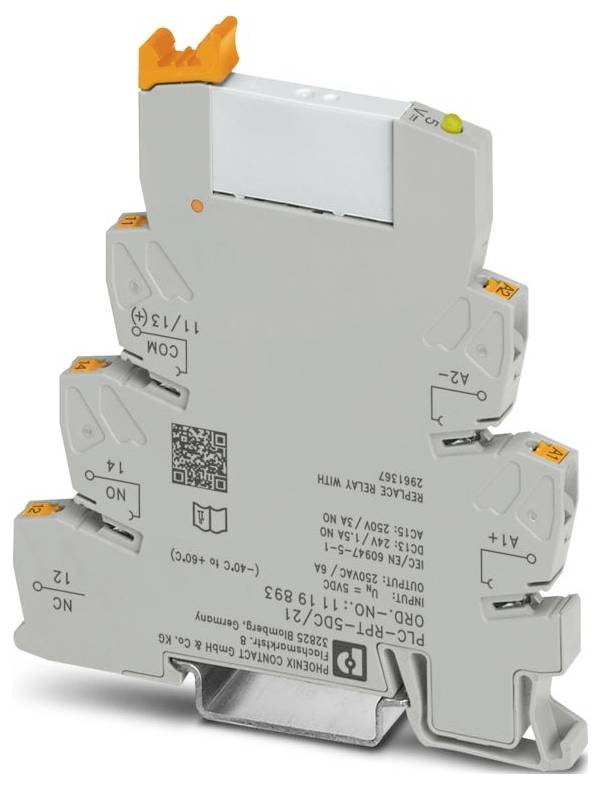

Phoenix Contact PLC-RPT- 5DC/21 Módulo de relé 1 contacto inversor Piece 10 UD(S).-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RPT- 5DC/21
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
70 Set(s)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
134,45 €
3
2% = 9,84 €
131,17 €
5
3% = 22,95 €
129,86 €
10
4% = 54,70 €
128,98 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (134,45 € / Unidad)
134,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Interfaz PLC
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1 mm² (fórmula doble)
  • Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
  • Sección transversal del conductor AWG: 26 ... 14
  • Ancho: 6,2 mm
  • Altura: 80 mm
  • Profundidad: 94 mm
  • Color: gris (RAL 7042)
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 2000 m
  • Normas/Reglamentos: IEC 60947-5-1
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Longitud de desprendimiento: 10 mm
  • Posición de montaje deseada
  • Instrucciones de funcionamiento: La protección táctil del artículo debe estar colocada (en caso de voltajes).> El instalador del sistema debe garantizar que se cumpla la siguiente condición: 25 V CA/60 V CC. Es un electrodoméstico empotrado sin protección contra el contacto directo.
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,22 W
  • Modo de funcionamiento: 100% ED
  • CE: CE
  • Certificado: TAE0000196
  • Rango de voltaje de entrada: 4,2 V CC ... 7 V CC (20 °C)
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
  • Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
  • Circuitos de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Protección contra sobretensión | Diodo de rueda libre
  • Aprobación de construcción naval: Aprobación de construcción naval
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC (Para tensiones superiores a 250 V (L1, L2, L3) entre terminales idénticos de módulos adyacentes, debe instalarse la placa separadora PLC-ATP. El puenteo potencial se logra entonces con FBST 8-PLC...o...FBST 500...)
  • Aplicación: Universal
  • Corriente de cortocircuito: 200 A (corriente de cortocircuito condicional)
  • Corriente máxima de irrupción: 10 A (4 s)
  • Aislamiento: Separación segura, aislamiento reforzado
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 11/12/2025
  • Tensión de entrada nominal UN: 5 V CC
  • Corriente de entrada típica en UN: 38 mA
  • Indicador de tensión de funcionamiento: LED amarillo
  • Configuración de contacto: 1 contacto de cambio
  • Corriente continua máxima: 6 A
  • Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
  • Tipo de contacto: Contacto de rendimiento
  • UKCA: UKCA
  • Datos de construcción naval: Datos de construcción naval
  • Temperatura: D
  • Humedad: A
  • Vibración: B/C
  • EMC: B
  • Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
  • Tensión nominal de aislamiento: 250 V CA
  • Tensión de impulso nominal: 6 kV
  • Grado de protección (zócalo de relé): IP20 (zócalo de relé)
  • Clase de protección (relé): RT III (relé)
  • Grado de protección (ubicación de instalación): IP54 (ubicación de instalación)
  • Conmutación: Conmutación
  • Vida útil mecánica: 2 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): polarizado
  • Tiempo de respuesta típico: 5 ms
  • Tiempo de recaída típico: 8 ms
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgSnO
  • Tensión mínima de conmutación: 5 V (100 mA)
  • Corriente de conmutación mínima: 10 mA (12 V)
  • Potencia máxima de conmutación (carga resistiva): 140 W (a 24 V CC); 20 W (a 48 V CC); 18 W (a 60 V CC); 23 W (a 110 V CC); 40 W (a 220 V CC); 1500 VA (a 250 V CA)
  • Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,1 A (a 220 V, CC13); 3 A (a 24 V, CA15); 3 A (a 120 V, CA15); 3 A (a 230 V, CA15)
  • Tensión nominal (relé electromecánico conectado): 5 V CC
  • Fusible de salida: 4 A gL/gG NEOZED
Tipo de embalaje

Piece

Tipo de producto

Módulo de relé

tipo

PLC-RPT- 5DC/21

conexión

Conexión de fuerza de resorte Push-In

Tensión de reacción (mín.)

4.2 V/DC

Tensión de reacción (máx.)

7 V/DC

Tiempo de reacción

5 ms

Tiempo de retardo

8 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgSnO

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

1500 VA

características especiales

Acoplable

IP20

Máx. Temperatura

60 °C

min temperatura.

-40 °C

Profundidad

94 mm

Anchura

6.2 mm

Altura

80 mm

Dimen.

(Anch. x Alt. x Prof.) 6.2 x 80 x 94 mm

Contenido

10 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564485 Phoenix Contact PLC-RPT- 5DC/21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564485 Phoenix Contact PLC-RPT- 5DC/21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

Descripción

Interfaz PLC, compuesta por un terminal básico PLC-BPT.../21 con conexión push-in y un relé miniatura enchufable con contacto de alimentación, para montaje en carril DIN NS 35/7.5, 1 contacto conmutado, tensión de entrada de 5 V CC.
