Phoenix Contact PLC-RSC- 24DC/21AU Módulo de relé 1 contacto inversor Piece 10 UD(S).

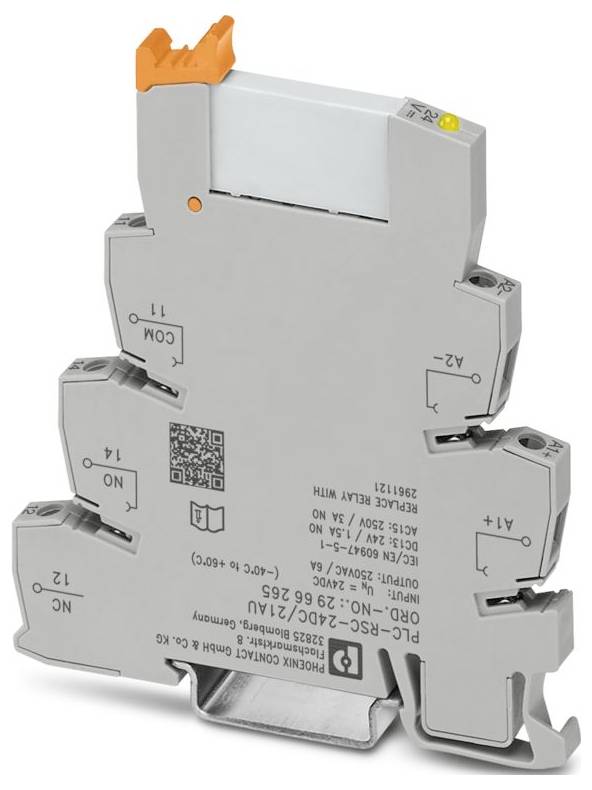

Phoenix Contact PLC-RSC- 24DC/21AU Módulo de relé 1 contacto inversor Piece 10 UD(S).-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RSC- 24DC/21AU
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
1785 Set(s)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
121,84 €
3
2% = 8,91 €
118,87 €
5
3% = 20,75 €
117,69 €
10
4% = 49,50 €
116,89 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (121,84 € / Unidad)
121,84 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Interfaz PLC
  • Tipo de conexión: Conexión por tornillo
  • Rosca del tornillo: M3
  • Par de apriete: 0,6 Nm ... 0,8 Nm
  • Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
  • Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
  • Sección transversal del conductor AWG: 26 ... 14
  • Ancho: 6,2 mm
  • Altura: 80 mm
  • Profundidad: 94 mm
  • Color: gris (RAL 7042)
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (de funcionamiento): -40 °C ... 70 °C (ver Reducción de potencia)
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Reglamentos: IEC 60947-5-1
  • Nota: Los siguientes valores se aplican cuando la capa de oro está dañada.
  • Tipo de montaje: montaje en carril DIN
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Longitud de desprendimiento: 8 mm
  • Posición de montaje deseada
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,22 W
  • Modo de funcionamiento: 100% ED
  • CE: CE
  • Certificado: TAE0000196
  • Rango de voltaje de entrada: 18,5 V CC ... 33,6 V CC (20 °C)
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
  • Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
  • Circuito de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Diodo de rueda libre | Diodo de rueda libre
  • Aprobación de construcción naval: Aprobación de construcción naval
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Aplicación: Universal
  • Corriente de cortocircuito: 200 A (corriente de cortocircuito condicional)
  • Corriente máxima de irrupción: 50 mA
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 12.01.2026
  • Tensión de entrada nominal UN: 24 V CC
  • Corriente de entrada típica en UN: 9 mA
  • Indicador de tensión de funcionamiento: LED amarillo
  • Configuración de contacto: 1 contacto de conmutación
  • Corriente continua máxima: 6 A
  • Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
  • Tipo de contacto: Contacto de señal
  • UKCA: UKCA
  • Datos de construcción naval: Datos de construcción naval
  • Temperatura: D
  • Humedad: A
  • Vibración: B/C
  • EMC: B
  • Encapsulado: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación en junta
  • Tensión nominal de aislamiento: 250 V
  • Grado de protección (zócalo de relé): IP20 (zócalo de relé)
  • Conmutación: Conmutación
  • Vida útil mecánica: 2 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kV CA (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): polarizado
  • Tiempo de respuesta típico: 5 ms
  • Tiempo de recaída típico: 8 ms
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgSnO, chapado en oro duro
  • Tensión mínima de conmutación: 5 V (a 100 mA)
  • Corriente de conmutación mínima: 10 mA (a 12 V)
  • Potencia máxima de conmutación (carga resistiva): 140 W (a 24 V CC); 20 W (a 48 V CC); 18 W (a 60 V CC); 23 W (a 110 V CC); 40 W (a 220 V CC); 1500 VA (a 250 V CA)
  • Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,1 A (a 220 V, CC13); 3 A (a 24 V, CA15); 3 A (a 120 V, CA15); 3 A (a 230 V, CA15)
  • Cambio: cuando la capa de oro se destruye: Cambio: cuando la capa de oro se destruye
  • Propiedades de aislamiento: Bobina/Contacto: Propiedades de aislamiento: Bobina/Contacto
  • Tensión nominal de resistencia al impulso: 6 kV
  • Tensión nominal (relé electromecánico conectado): 24 V CC
  • Fusible de salida: 4 A gL/gG NEOZED
Tipo de embalaje

Piece

Tipo de producto

Módulo de relé

tipo

PLC-RSC- 24DC/21AU

conexión

Atornillar

Tensión de reacción (mín.)

18.5 V/DC

Tensión de reacción (máx.)

33.6 V/DC

Tiempo de reacción

5 ms

Tiempo de retardo

8 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgSnO + chapado de oro duro

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

1500 VA

características especiales

Acoplable

IP20

Máx. Temperatura

85 °C

min temperatura.

-40 °C

Profundidad

94 mm

Anchura

6.2 mm

Altura

80 mm

Dimen.

(Anch. x Alt. x Prof.) 6.2 x 80 x 94 mm

Contenido

10 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Módulo de relé 1 contacto inversor Piece 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Módulo de relé 1 contacto inversor Piece 10 UD(S).

Descripción

Interfaz PLC, compuesta por un bloque de bornes básico PLC-BSC.../21 con conexión por tornillo y un relé miniatura enchufable con contactos multicapa chapados en oro, para montaje en carril DIN NS 35/7.5, 1 contacto conmutado, tensión de entrada 24 V CC.
