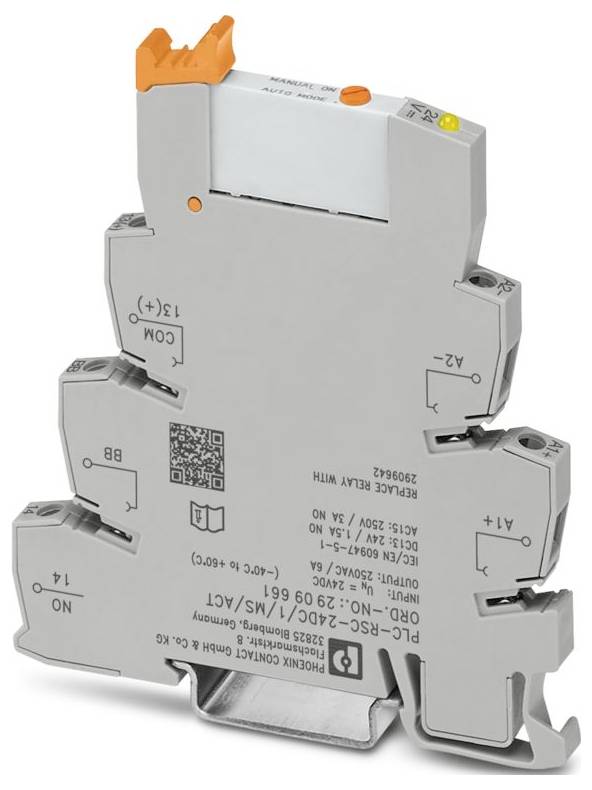

Similar a la imagen
Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Módulo de relé 1 contacto NA Piece 1 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto NA
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RSC- 24DC/ 1/MS/ACT
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
14,28 €
3
6% = 2,37 €
13,49 €
5
8% = 5,55 €
13,17 €
10
9% = 13,10 €
12,97 €
25
11% = 39,00 €
12,72 €
50
13% = 91,00 €
12,46 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (14,28 € / Unidad)
14,28 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,6 Nm ... 0,8 Nm
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 6,2 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: IEC 60664; IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 3
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,22 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Certificado: TAE0000196
- Rango de voltaje de entrada: 18,5 V CC ... 33,6 V CC (20 °C)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Circuito de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Diodo de rueda libre | Diodo de rueda libre
- Aprobación de construcción naval: Aprobación de construcción naval
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC (Para tensiones superiores a 250 V (L1, L2, L3) entre los mismos terminales de módulos adyacentes, debe instalarse la placa separadora PLC-ATP. El puenteo potencial se logra entonces con FBST 8-PLC...o...FBST 500...)
- Aplicación: Interruptor manual
- Corriente de cortocircuito: 200 A (corriente de cortocircuito condicional)
- Corriente máxima de irrupción: 10 A (4 s)
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 12.09.2025
- Tensión de entrada nominal UN: 24 V CC
- Corriente de entrada típica en UN: 9 mA
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contactos: 1 contacto normalmente abierto
- Corriente continua máxima: 6 A
- Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
- Normas / Reglamentos: Normas / Reglamentos
- Tipo de contacto: Contacto de rendimiento
- UKCA: UKCA
- Datos de construcción naval: Datos de construcción naval
- Temperatura: D
- Humedad: A
- Vibración: B/C
- EMC: B
- Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
- Tensión nominal de aislamiento: 250 V
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT II (relé)
- Conmutación: Conmutación
- Vida útil mecánica: 1 x 10⁷ ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 4 kV CA (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 5 ms
- Tiempo de recaída típico: 8 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgSnO
- Tensión mínima de conmutación: 5 V (a 100 mA)
- Corriente de conmutación mínima: 10 mA (12 V)
- Potencia máxima de conmutación (carga resistiva): 140 W (a 24 V CC); 20 W (a 48 V CC); 18 W (a 60 V CC); 23 W (a 110 V CC); 40 W (a 220 V CC); 1500 VA (a 250 V CA)
- Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,1 A (a 220 V, CC13); 3 A (a 24 V, CA15); 3 A (a 120 V, CA15); 3 A (a 230 V, CA15)
- Propiedades de aislamiento: Bobina/Contacto: Propiedades de aislamiento: Bobina/Contacto
- Tensión nominal de resistencia al impulso: 6 kV
- Tensión nominal (relé electromecánico conectado): 24 V CC
- Fusible de salida: 4 A gL/gG NEOZED
- Tipo de embalaje
Piece
- Tipo de producto
Módulo de relé
- tipo
PLC-RSC- 24DC/ 1/MS/ACT
- conexión
Atornillar
- Tensión de reacción (mín.)
18.5 V/DC
- Tensión de reacción (máx.)
33.6 V/DC
- Tiempo de reacción
5 ms
- Tiempo de retardo
8 ms
- tipo de contacto
1 contacto NA
- Material de contacto
AgSnO
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
1500 VA
- características especiales
Con botón de prueba
IP20
- Máx. Temperatura
60 °C
- min temperatura.
-40 °C
- Profundidad
94 mm
- Anchura
6.2 mm
- Altura
80 mm
- Dimen.
(Anch. x Alt. x Prof.) 6.2 x 80 x 94 mm
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Módulo de relé 1 contacto NA Piece 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Módulo de relé 1 contacto NA Piece 1 UD(S).
Descripción
Interfaz PLC para funciones de salida, compuesta por un bloque de bornes básico PLC-BSC.../ACT con conexión por tornillo y relé miniatura enchufable con contacto de alimentación y accionamiento manual, 1 contacto normalmente abierto, tensión de entrada 24 V CC.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
