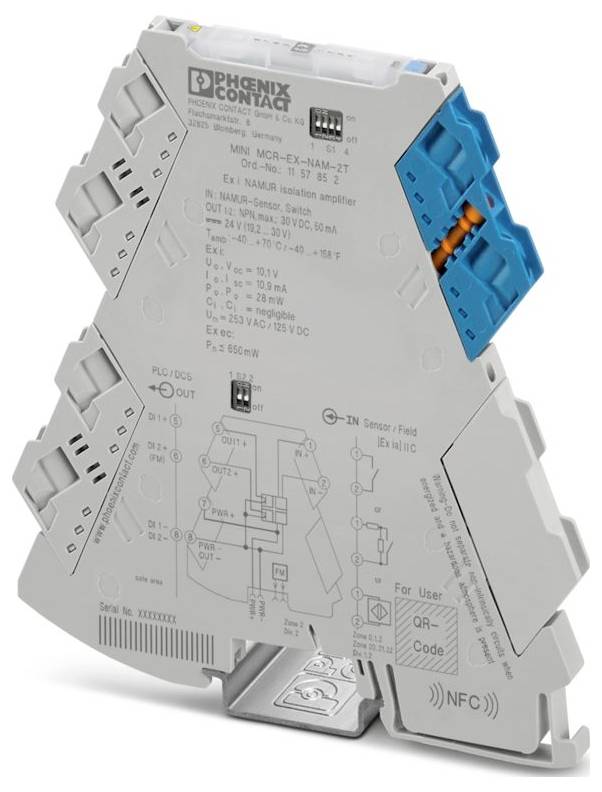

Name: Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Amplificador de separación 1 UD(S).
Brand: Phoenix Contact
SKU: 3565458
Availability: SoldOut

Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Amplificador de separación 1 UD(S).-0

Similar a la imagen

Tipo de producto

Amplificador de separación

tipo

MINI MCR-EX-NAM-2T

Dimen.

(Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm

conexión

Atornillar

Contenido

1 UD(S).

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Total (180,66 € / Unidad)

180,66 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: MINI Analog Pro
Tipo de conexión: Conexión por tornillo
Rosca del tornillo: M3
Par de apriete: 0,5 Nm ... 0,6 Nm
Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²
Sección transversal del conductor rígido: 0,2 mm² ... 1,5 mm² (con casquillo); 0,14 mm² ... 2,5 mm² (sin casquillo)
Sección transversal del conductor AWG: 24 ... 12 (flexible)
Ancho: 6,2 mm
Altura: 109,81 mm
Profundidad: 119,2 mm
Color: gris (RAL 7042)
Material de la carcasa: PBT
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP20
Temperatura ambiente (de funcionamiento): -40 °C ... 49 °C
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
Normas/Reglamentos: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
Categoría de sobretensión: II (≤ 5000 m)
Nivel de contaminación: 2 (≤ 5000 m)
Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
Longitud de desprendimiento: 10 mm
Posición de montaje deseada
Inductancia interna máxima Li: despreciable
ATEX: ATEX
IECEx: IECEx
Marcado: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 Gc
UL, EE. UU./Canadá: UL, EE. UU./Canadá
Rango de tensión de alimentación: 19,2 V CC ... 30 V CC
CE: CE
Certificado: DNV 23.0188 X
Frecuencia de conmutación: ≤ 10 kHz (IOUT ≥ 5 mA); ≤ 20 kHz (IOUT ≥ 30 mA (consulte la hoja de datos para obtener más detalles))
Compatibilidad electromagnética: Probado según las siguientes normas y reglamentos: EN 61326-1 Uso industrial, NAMUR NE 21
Radiación de interferencia: Radiación de interferencia
Aprobación de construcción naval: Aprobación de construcción naval
INMETRO: INMETRO
Inmunidad: EN 61326-3-2
Indicador de estado: LED verde (tensión de alimentación); LED amarillo (estado de conmutación/estado, se ilumina cuando el circuito de salida está activo); LED rojo (fallo de línea).
Aislamiento galvánico entre entrada y salida: sí
Suministro: Suministro
Descripción de la salida: pasiva
Aislamiento: aislamiento doble/reforzado
Datos de construcción naval: Datos de construcción naval
Temperatura: B
Humedad: B
Vibración: A
EMC: A
Encapsulado: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación en junta
Tensión de aislamiento nominal: 162 Vrms (entrada/salida, alimentación)
Tensión de prueba: 2,5 kV CA (50 Hz, 60 s)
Datos relacionados con la seguridad: Datos relacionados con la seguridad
Máx. Tensión de salida Uo: 10,1 V
Máx. Corriente de salida Io: 10,9 mA
Máx. Potencia de salida Po: 28 mW
Tensión máxima de seguridad: 253 V CA (≤ 2000 m); 125 V CC (≤ 2000 m); 121 V CA (> 2000 m ... 3000 m); 110 V CC (> 2000 m ... 3000 m);33 V CA/CC (> 3000 m ... 4000 m); 33 V CA/CC (> 4000 m ... 5000 m)
Funcionalidad: Funcionalidad
CCC / China Ex: CCC / China Ex
Norma GB: Norma GB
Tensión de alimentación nominal: 24 V CC
Aislamiento galvánico: Aislamiento galvánico
Consumo de energía: ≤ 650 mW
Configuración: Interruptores DIP
Número de entradas: 1
Corriente de conmutación máxima: 50 mA
Ex instalación (EPL): Gc;Div. 2
Circuitos Ex i (EPL): Ga;Da;Ma;Div. 1
Capacidad interna máxima Ci: insignificante
Nivel de integridad de seguridad (SIL, IEC 61508): Nivel de integridad de seguridad (SIL, IEC 61508)
IIA (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 300 mH / 93 µF
IIB/IIIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 19,4 µF
IIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 300 mH / 2,87 µF
I (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 300 mH / 160 µF
IIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF
IIB/IIA (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 1 µF
Rango de altitud:> 4000 m ... 5000 m
Señal: NAMUR: Señal: NAMUR
Fuentes de entrada utilizables: iniciadores de proximidad NAMUR (IEC/EN 60947-5-6); contactos de conmutación libres de potencial; contactos de conmutación conectados por resistencia.
Monitorización de líneas: Detección de fallos en las líneas
Conmutación: Transistor: Conmutación: Transistor
I (circuito mixto): Inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 1 µF
Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 60079-7: Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 60079-7
Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 60079-11: Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 60079-11
Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 61010-1: Entrada/salida de aislamiento galvánico, fuente de alimentación IEC/EN 61010-1
Rango de altitud de funcionamiento (IEC/EN 61010-1): Rango de altitud de funcionamiento (IEC/EN 61010-1)
Rango de altitud de funcionamiento (IEC/EN 60079-11): Rango de altitud de funcionamiento (IEC/EN 60079-11)
Rango de altitud de funcionamiento (IEC/EN 60079-7): Rango de altitud de funcionamiento (IEC/EN 60079-7)
IIIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 1 µF
I/IIB/IIA/IIIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF

tipo: MINI MCR-EX-NAM-2T

Tipo de producto: Amplificador de separación

Dimen.: (Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm

conexión: Atornillar

Contenido: 1 UD(S).

configuración: Interruptor DIP

Anchura: 6.2 mm

Altura: 109.81 mm

longitud: 119.2 mm

Máx. Temperatura ambiente: 49 °C

min Temperatura ambiente.: -40 °C

Tensión de alimentación (núm.): 24 V/DC

Tensión de alimentación U(B): 19.2 V DC ... 30 V DC

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.14 mm²

sección transversal maciza (min.): 0.2 mm²

Profundidad: 119.2 mm

: IP20

Tensión de encendido: 30 V

Corriente de conmutación: 0,05 A

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Amplificador de separación 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Amplificador de separación 1 UD(S).

Descripción

Amplificador de conmutación aislante Ex i-NAMUR para el funcionamiento de iniciadores e interruptores de proximidad en zonas peligrosas. Las señales se transmiten a la zona segura mediante 2 salidas de transistor (pasivas). Configuración estándar, detección de fallos de línea, nivel de integridad de seguridad (SIL, IEC 61508): 3, terminales de tornillo.

Este texto es el resultado de una traducción automática.
