Name: Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).
Brand: Phoenix Contact
SKU: 788741
Availability: InStock

Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).-0

Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).-1

Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).-2

1/3

Tipo de producto

Amplificador de aislamiento

Señal de entrada máx. (tensión)

30 V

tipo

MINI MCR-SL-U-U

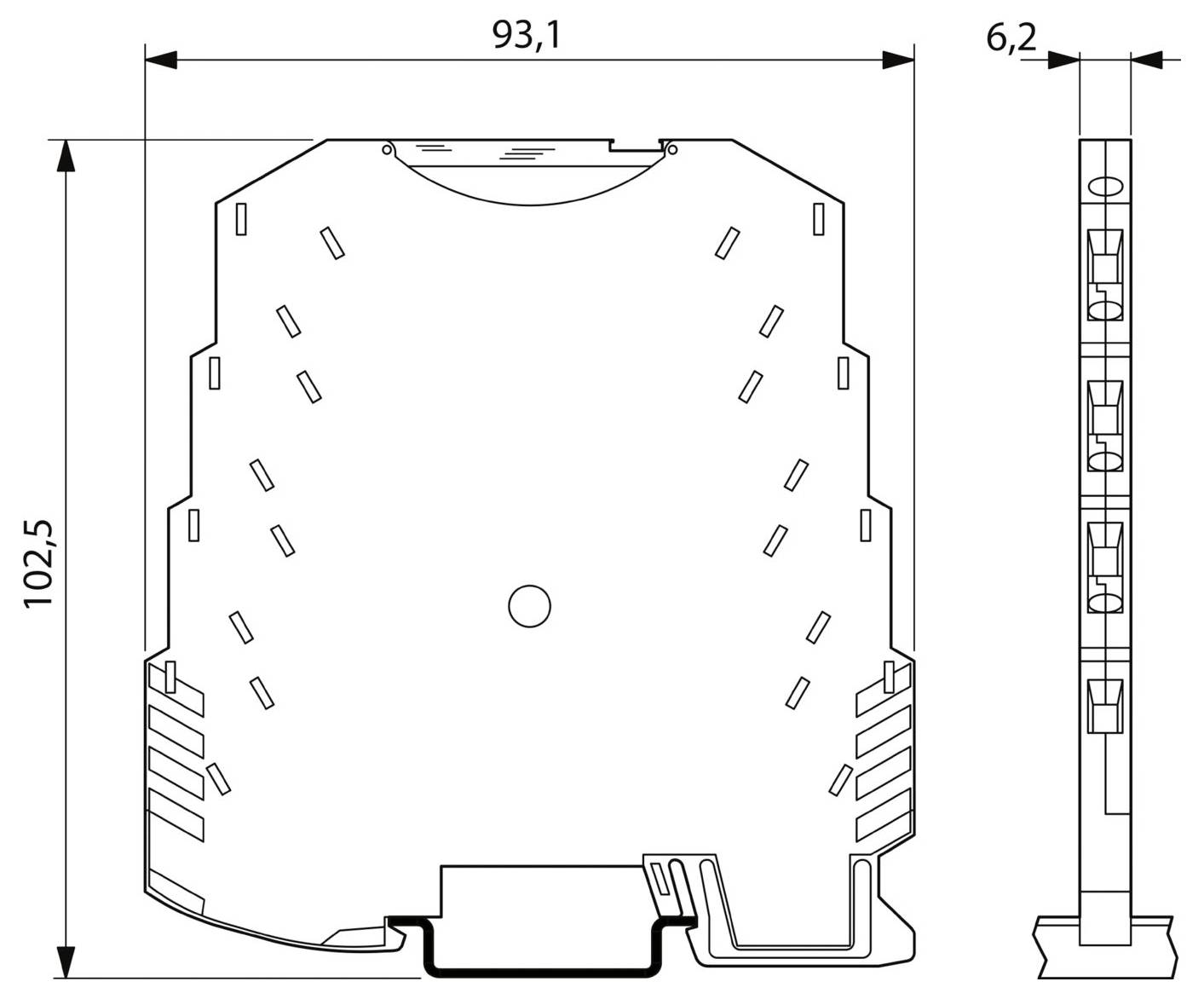

Dimen.

(Lon. x Anch. x Alt.) 101.2 x 6.2 x 93.1 mm

conexión

Atornillar

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

4 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (247,90 € / Unidad)

247,90 €

más el IVA aplicable

Envío gratuito

Solo quedan 4 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

MINI MCR-SL-UU - Aislador de entrada

Amplificador de aislamiento de 3 vías MCR
Para el aislamiento galvánico de señales analógicas
Con conexión de tornillo
Señal de entrada: 0 ... 10 V/±10 V
Señal de salida: 0 ... 10 V/±10 V

Especificaciones técnicas

Categoría de sobretensión: II
Nivel de contaminación: 2
Frecuencia de corte (3 dB): Aprox. 100 Hz
Pérdida máxima de potencia en condiciones nominales: 224 mW
Circuitos de protección: Protección contra transitorios
Comportamiento de la transmisión de la señal: Entrada = Salida
Respuesta escalón (10 - 90%): Aprox. 3,2 ms
Coeficiente de temperatura máximo:< 0,01 %/K
Coeficiente de temperatura típico:< 0,002 %/K
Error máximo de transmisión: ≤ 0,1% (del valor final)
Tensión de aislamiento nominal: 50 V CA/CC
Tensión de prueba: 1,5 kV CA (50 Hz, 60 s)
Rango de tensión de alimentación: 19,2 V CC ... 30 V CC
Consumo máximo de energía:< 9 mA
Consumo de energía:< 200 mW (a 24 V CC)
Resistencia de entrada de voltaje: aprox. 100 kΩ
Tensión máxima de la señal de salida: 12,5 V
Corriente de cortocircuito: aprox. 2 mA
Carga/Salida Tensión de carga Salida: ≥ 10 kΩ
Onda:< 20 mVSS (a 10 kΩ)
Longitud de desprendimiento: 12 mm
Rosca del tornillo: M3
Sección transversal del conductor AWG: 26 - 12

tipo: MINI MCR-SL-U-U

Tipo de producto: Amplificador de aislamiento

Señal de entrada máx. (tensión): 30 V

Dimen.: (Lon. x Anch. x Alt.) 101.2 x 6.2 x 93.1 mm

conexión: Atornillar

Señal de salida (tensión): 0 V - 10 V
-10 V - 10 V

Tensión de funcionamiento: 19.2 - 30 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de servicio mín.: 19.2 V/DC

Carga: 10 kΩ

Señal de entrada (tensión): 0 V - 10 V
-10 V - 10 V

Resistencia de entrada: 100 kΩ

Contenido: 1 UD(S).

Anchura: 6.2 mm

Altura: 93.1 mm

longitud: 101.2 mm

Consumo de corriente: 9 mA

Máx. Temperatura ambiente: 65 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación (núm.): 24 V/DC

Tensión de alimentación U(B): 19.2 V DC ... 30 V DC

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.2 mm²

sección transversal maciza (min.): 0.2 mm²

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Amplificador de aislamiento 1 UD(S).

Descripción

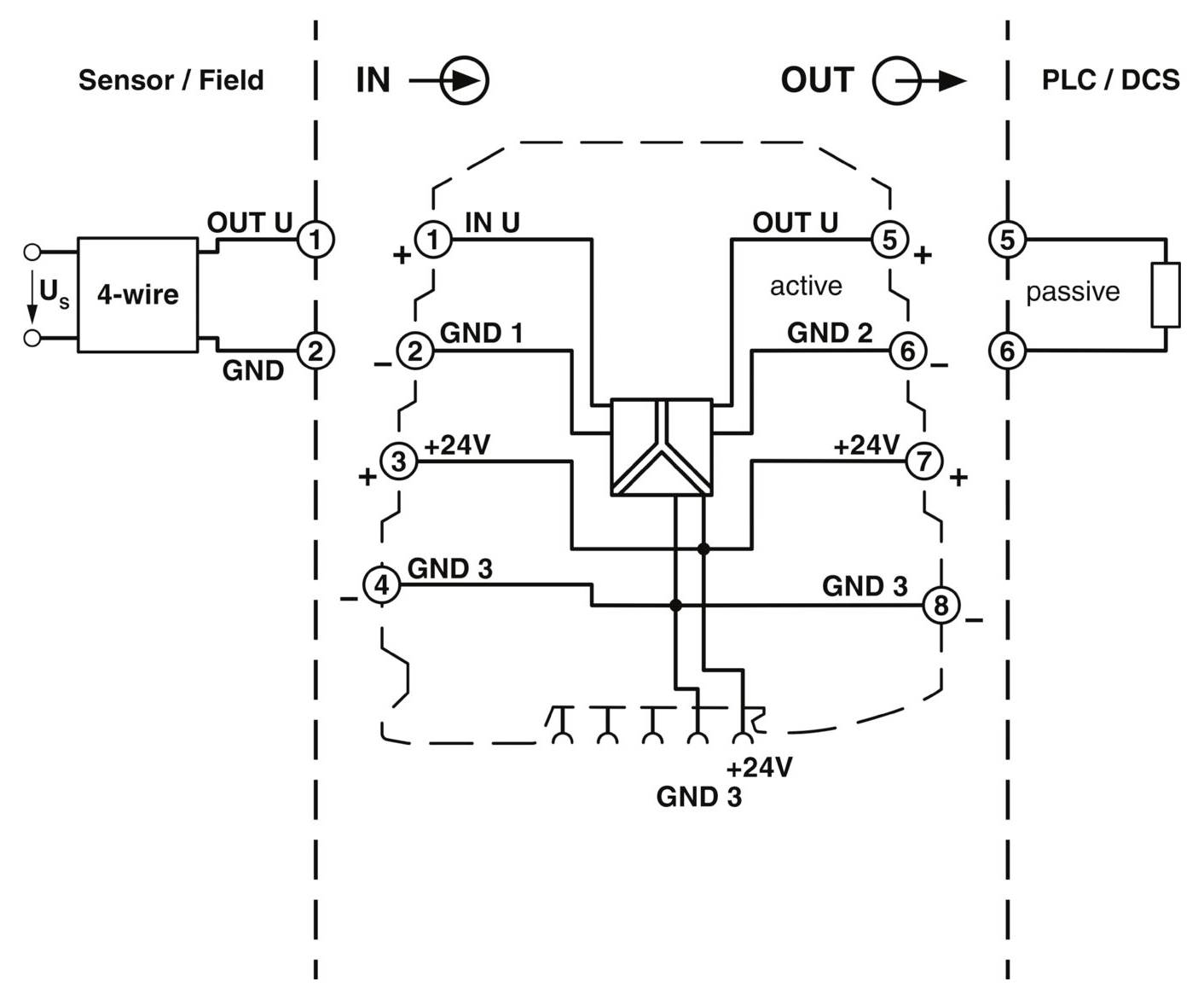

El amplificador de aislamiento de 3 vías MINI MCR-SL-UU(-SP), de señal estándar estrecha de 6,2 mm, se utiliza para el aislamiento galvánico, la amplificación y el filtrado de señales estándar. Las señales analógicas estándar de 0...10 V o ±10 V están disponibles tanto en la entrada como en la salida, con aislamiento galvánico. La alimentación eléctrica (de 19,2 V CC a 30 V CC) puede suministrarse a través de los bloques de terminales de los módulos o, en combinación, a través del conector del bus de carril DIN.
