Name: Phoenix Contact MINI MCR-2-FM-RC 2904504 Módulo de monitorización 1 UD(S).
Brand: Phoenix Contact
SKU: 3579741
Availability: InStock

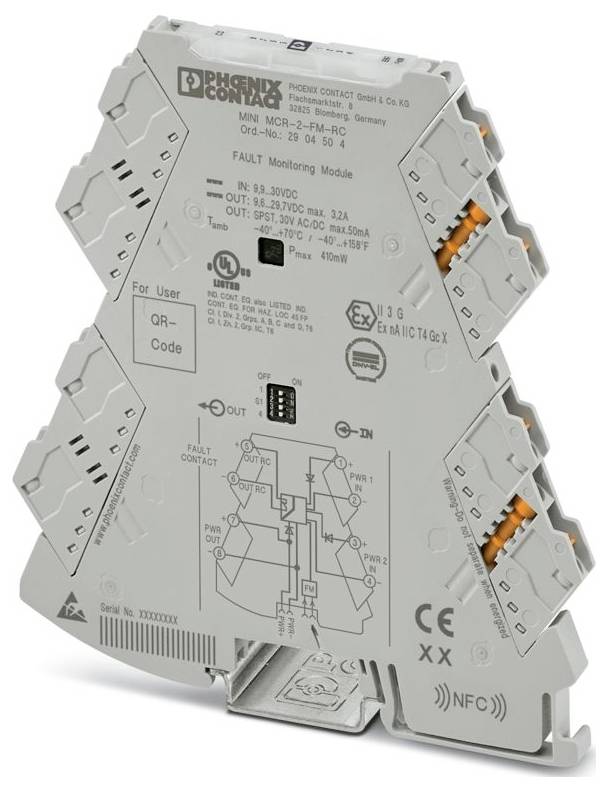

Phoenix Contact MINI MCR-2-FM-RC 2904504 Módulo de monitorización 1 UD(S).-0

Similar a la imagen

Tipo de producto

Módulo de monitorización

Señal de entrada máx. (tensión)

30 V

tipo

MINI MCR-2-FM-RC

Dimen.

(Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm

conexión

Atornillar

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

19 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (100,83 € / Unidad)

100,83 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: MINI Analog Pro
Tipo de conexión: Conexión por tornillo
Rosca del tornillo: M3
Par de apriete: 0,5 Nm ... 0,6 Nm
Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²
Sección transversal del conductor rígido: 0,2 mm² ... 1,5 mm² (con casquillo); 0,14 mm² ... 2,5 mm² (sin casquillo)
Sección transversal del conductor AWG: 24 ... 12 (flexible)
Ancho: 6,2 mm
Altura: 109,81 mm
Profundidad: 119,2 mm
Color: gris (RAL 7042)
Material de la carcasa: PBT
Condiciones ambientales: Condiciones ambientales
Grado de protección: IP20 (no certificado por UL)
Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
Altitud: ≤ 2000 m
Normas/Regulaciones: GB/T 3836.1; GB/T 3836.3
Nota: Pueden producirse ligeras desviaciones durante el proceso de interferencia.
Tipo de montaje: montaje en carril DIN
Categoría de sobretensión: II
Nivel de contaminación: 2
Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
Longitud de desprendimiento: 10 mm
Posición de montaje deseada
ATEX: ATEX
IECEx: IECEx
Marcado:  2Ex ec IIC T4 Gc
UL, EE. UU./Canadá: UL, EE. UU./Canadá
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22: HL 1 - HL 2
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23: HL 1 - HL 2
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24: HL 1 - HL 2
Rango de tensión de alimentación: 9,6 V CC ... 30 V CC (El conector de bus para carril DIN (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, número de artículo 2869728) se puede utilizar para puentear la tensión de alimentación; se acopla a un carril DIN de 35 mm según la norma EN 60715).
CE: CE
Certificado: BY/112 02.01 TP012 103.01 00079
Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
Radiación de interferencia: Radiación de interferencia
Descarga estática: Descarga estática
Nota: Deben adoptarse medidas de protección contra descargas electrostáticas.
Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
Interferencia conducida: Interferencia conducida
Aprobación de construcción naval: Aprobación de construcción naval
Inmunidad: EN 61000-6-2
Tensión máxima de conmutación: 30 V CC
Indicador de estado: LED verde (tensión de alimentación); LED amarillo (salida de conmutación)
Designación: Perturbaciones conducidas
Aislamiento galvánico entre entrada y salida: sí
Suministro: Suministro
Carga de corriente de sobretensión: Carga de corriente de sobretensión
Consumo máximo de energía:< 16 mA (24 V CC)
Restricción de uso: Restricción de uso
Nota sobre compatibilidad electromagnética: Producto de clase A. Consulte la declaración del fabricante en el área de descargas.
Aislamiento: Aislamiento básico
Datos de construcción naval: Datos de construcción naval
Temperatura: B
Humedad: B
Vibración: A
EMC: A
Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
Tensión de aislamiento nominal: 50 V CA/CC (RMS)
Tensión de prueba: 1,5 kV CA (50 Hz, 60 s)
Funcionalidad: Funcionalidad
CCC / China Ex: CCC / China Ex
Norma GB: Norma GB
Número de salidas: 1
Aislamiento galvánico: Aislamiento galvánico
Coeficiente de temperatura máximo:< 0,01 %/K
Consumo de energía:< 410 mW (24 V CC)
Corriente de salida máxima: 3,2 A
Configuración: Interruptores DIP
Aislamiento galvánico de entrada/salida IEC/EN 61010: Aislamiento galvánico de entrada/salida IEC/EN 61010
Señal: Voltaje: Señal: Voltaje
Descripción de la entrada: Entrada de voltaje para monitorización de redundancia
Número de entradas: 1
Tensión de la señal de entrada: 9,9 V CC ... 30 V CC
Conmutación: Relé: Conmutación: Relé
Corriente de conmutación máxima: 50 mA CC
Tensión de la señal de salida: 9,6 V CC ... 29,7 V CC
Ex instalación (EPL): Gc;Div. 2
Indicador de error: LED rojo
EAC Ex: EAC Ex
EAC Ex: EAC Ex

tipo: MINI MCR-2-FM-RC

Tipo de producto: Módulo de monitorización

Señal de entrada máx. (tensión): 30 V

Dimen.: (Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm

conexión: Atornillar

Señal de salida (tensión): 9.6 V DC ... 29.7 V DC

Señal de salida (corriente): 3.2 A

Señal de entrada (tensión): 9.9 V DC ... 30 V DC

Contenido: 1 UD(S).

configuración: Interruptor DIP

Anchura: 6.2 mm

Altura: 109.81 mm

longitud: 119.2 mm

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -40 °C

Tensión de alimentación (núm.): 30 V/DC

Tensión de alimentación U(B): 9.6 V DC ... 30 V DC

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.14 mm²

sección transversal maciza (min.): 0.2 mm²

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Módulo de monitorización 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Módulo de monitorización 1 UD(S).

Descripción

Módulo de monitorización de fallos con tecnología de conexión enchufable para evaluar e informar sobre los fallos colectivos del sistema FM y para monitorizar las tensiones de alimentación. Mensaje de error sobre el contacto del abridor. Tecnología de conexión por tornillo, configuración estándar

Este texto es el resultado de una traducción automática.
