Name: Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Módulo de potencia de CC
Brand: Phoenix Contact
SKU: 3587836
Availability: InStock

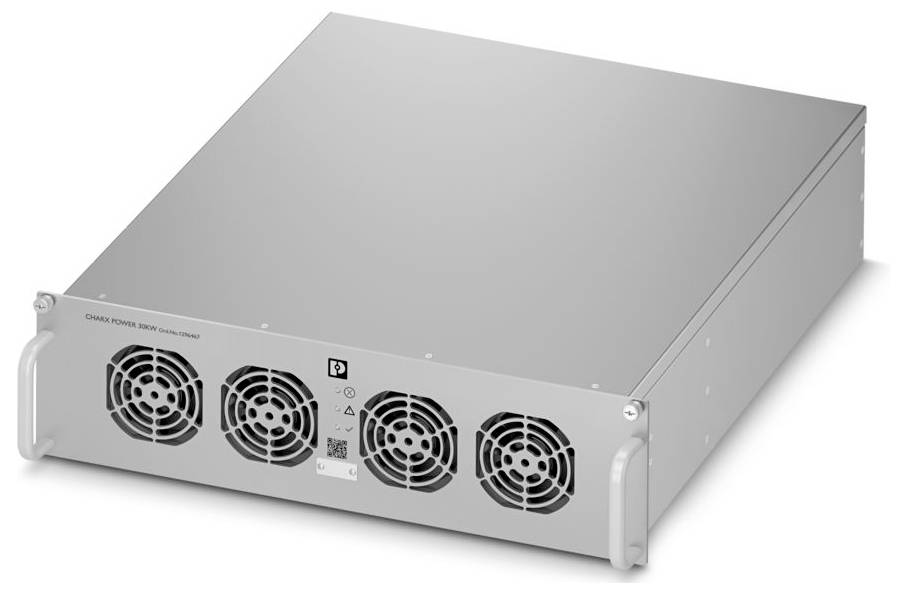

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Módulo de potencia de CC-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 06/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (2474,79 € / Unidad)

2474,79 €

más 60,00 €

más el IVA aplicable

Recargo por artículo voluminoso sin gastos de envío adicionales

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: CHARX power basic
Tipo de conexión: 2x RJ45
Ancho: 483 mm
Altura: 134 mm
Profundidad: 550 mm
Material de la carcasa: aleación de Zn-Al
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP20
Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 70 °C
Normas/Regulaciones: ANSI/UL 2202
Tipo de montaje: montaje en rack de 19".
Propiedades de aislamiento: Propiedades de aislamiento
Categoría de sobretensión: Categoría de sobretensión
Nivel de contaminación: 2
Humedad admisible (operativa): ≤ 95% (sin condensación)
Longitud de desprendimiento: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Unidad de altura: 3U
Velocidad de transmisión: 125 kbit/s (predeterminada); 500 kbit/s
Etiquetado: Salida CC: + / -
Clase de protección I
Potencia nominal: 30 kW
Número de interfaces: 1
Longitud de transmisión: máx. 20 m
Rango de voltaje de entrada: 650 V CC ... 740 V CC
Rango de voltaje de entrada: 300 V CC ... 740 V CC
Limitación de la corriente de irrupción:< 60 A
Consumo de energía:< 50 A (650 V CC)
Potencia nominal de entrada: 31577 VA
Eficiencia:> 95% (POut> 50%)
Protección contra sobretensión en la salida (OVP):> 1040 V CC
Entrada: Entrada
Conexión del conductor: Conexión del conductor
rígido: 10 mm² ... 50 mm²; 25 mm² (recomendado)
Flexible: 16 mm² ... 50 mm²; 25 mm² (recomendado)
rígido (AWG): 8 ... 0 (Cu);4 (recomendado)
Salida: Salida
Digital: Digital
Tensión de aislamiento de entrada/salida: 2121 V CC
MTBF (IEC 61709, SN 29500):> 300.000 horas
Dimensiones del artículo: Dimensiones del artículo
Altitud operativa: ≤ 4000 m (Reducción de potencia)> 2000 m: 10 % / 1000 m)
Nombre del estándar: Estándar de seguridad para equipos de sistemas de carga de vehículos eléctricos (VE).
Requisitos de compatibilidad electromagnética (CEM) para interferencias electromagnéticas: EN 61000-6-3
Requisitos de inmunidad EMC: EN 61000-6-2
AWG: 3
Configuración de red: red de centro de datos (DC±, PE)
Funcionamiento en CC: funcionamiento en CC
Reducción de calificación:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
Desviación de la regla:< 0,5% (desviación de tensión, cambio de carga, estática 20% ... 100%)< 1% (desviación actual, cambio de carga, estática 20% ... 100%); ± 0,2% (Variación de la tensión de entrada ±20%)
bus CAN: bus CAN
Interfaz: bus CAN
Protocolos compatibles: CAN 2.0B
Mecanismo de bloqueo: Gancho de cierre
Física de la transmisión: cableada
Topología: Cadena de margaritas
Resistencia de terminación: 120 Ω (terminar participante final)
Rango de tensión de salida: 30 V CC ... 1000 V CC
Rango de corriente de salida: 0 A ... 100 A
Pérdida de energía en modo de espera:< 14 O
Nombre: Salida
Aislamiento galvánico entre entrada y salida: sí
Tensión de aislamiento de entrada, salida/carcasa: 2121 V CC
Ventiladores internos: sí
Dirección del flujo de aire: de adelante hacia atrás
Nivel de ruido:< 60 dB (1 m)
IEC 60664-1: II
Sistemas de carga conductiva para vehículos eléctricos - Parte 21-2: Requisitos de compatibilidad electromagnética para sistemas de carga externos para vehículos eléctricos: Sistemas de carga conductiva para vehículos eléctricos - Parte 21-2: Requisitos de compatibilidad electromagnética para sistemas de carga externos para vehículos eléctricos
Corriente de entrada: 48 A (650 V CC); 38 A (825 V CC)
Resistencia de aislamiento:> 10 MΩ
Funcionamiento del MPPT: Funcionamiento del MPPT
Tensión de arranque: mín. 375 V CC
Retardo de encendido:< 8 s
Comportamiento de sobreimpulso: ± 3 % (proceso de encendido)
Número de módulos de potencia como participantes del bus CAN: máx. 48
Tensión de aislamiento de entrada, salida/señal, comunicación: 4242 V CC
Señal de tensión de aislamiento, comunicación/carcasa: 707 V CC
Vida útil: 90.000 h (40 °C, condensadores electrolíticos); 70.000 h (40 °C, ventiladores)
Protección contra sobretemperatura (OTP):> 75 °C
Sistemas de carga conductiva para vehículos eléctricos - Parte 1: Requisitos generales: Sistemas de carga conductiva para vehículos eléctricos - Parte 1: Requisitos generales
Sistemas de carga conductiva para vehículos eléctricos – Parte 23: Dispositivos de alimentación de CC para vehículos eléctricos: Sistemas de carga conductiva para vehículos eléctricos – Parte 23: Dispositivos de alimentación de CC para vehículos eléctricos
Norma de seguridad para equipos de sistemas de carga de vehículos eléctricos (VE): Norma de seguridad para equipos de sistemas de carga de vehículos eléctricos (VE)

Tipo de producto: Módulo de potencia de CC

Clase de protección: I

Profundidad: 550 mm

Altura: 134 mm

Anchura: 483 mm

: IP20

Altura de montaje: 134 mm

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Módulo de potencia de CC

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Módulo de potencia de CC

Descripción

Módulo de carga rápida CHARX power basic para la construcción de estaciones de carga de CC, montaje en rack de 19", salida: 30 V CC...1000 V CC / 0 A...100 A
