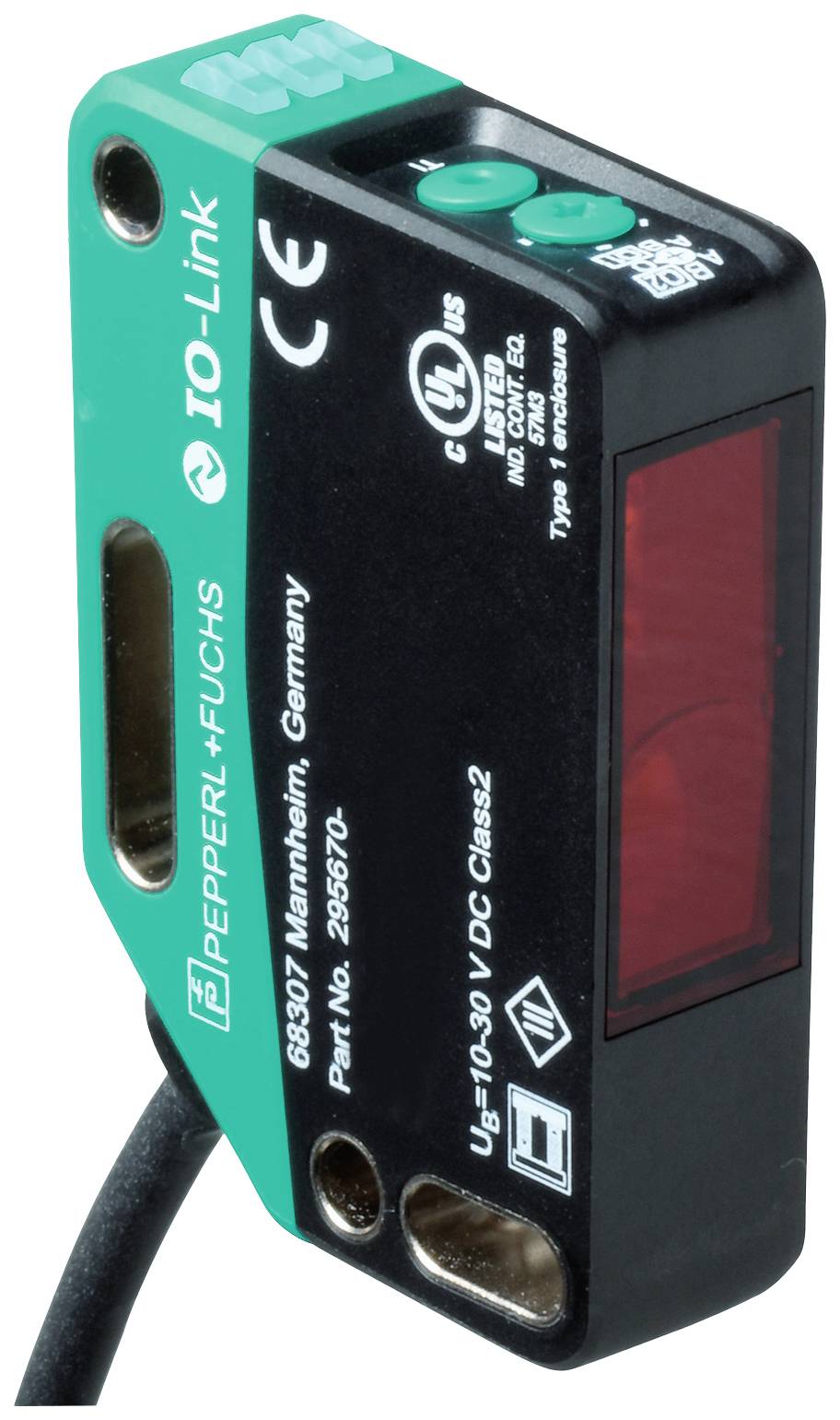

Pepperl+Fuchs OMT550-R201-IEP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 550 mm (Lon. x Anc

Pepperl+Fuchs OMT550-R201-IEP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 550 mm (Lon. x Anc-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
550 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 17/12
Vendido y enviado por  Conrad Electronic
Número
Total (465,00 € / Unidad)
465,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Sensor de distancia

tipo

OMT550-R201-IEP-IO-0,3M-V1

Contenido

1 UD(S).

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

18 - 30 V/DC

tipo de contacto

Antivalente

Tensión de encendido (máx.)

30 V/DC

Corriente de conmutación (máx.)

100 mA

características especiales

Indicación LED

Tipo de transmisor

LED rojo

Diámetro de haz

20 mm

salidas

PNP

NPN

Resolución

0.1 mm

Alcance mínimo (campo abierto)

100 mm

550 mm

± tolerancia

0.75 %

La longitud del cable

0.3 m

IP67

IP69

IP69K

min temperatura.

10 °C

Máx. Temperatura

50 °C

longitud

41.7 mm

Anchura

15 mm

Altura

61.7 mm

Dimen.

(Lon. x Anch. x Alt.) 41.7 x 15 x 61.7 mm

Tipo de rosca, lado de conexión

M12 x 1

Fabricante de la pieza.

295670-100270

Número de polos

4

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627328 Pepperl+Fuchs OMT550-R201-IEP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 550 mm (Lon. x Anc

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627328 Pepperl+Fuchs OMT550-R201-IEP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 550 mm (Lon. x Anc

Descripción

Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, 1 salida analógica, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: La configuración de fábrica es: C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link I - Pin 2: Salida analógica 4...20 mA, Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines, Tensión de funcionamiento: 18 ... 30 V CC, Temperatura ambiente: 10 ... 50 °C (50 ... 122 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de medición: 100 ... 550 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Desviación angular: máx. +/- 1,5°
  • Diámetro del punto de luz: aprox. 20 mm a una distancia de 550 mm.
  • Ángulo de apertura: 2,5°
  • Límite de luz ambiental: EN 60947-5-2: 45000 lux
  • Resolución: 0,1 mm
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 520 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Datos eléctricos
  • Tensión de funcionamiento: 18 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Identificación y diagnóstico | Sensor inteligente tipo 0 / tipo 3.3
  • ID del dispositivo: 0x111912 (1120530)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 3 ms
  • Ancho de los datos del proceso: Entrada de datos del proceso: 4 bytes | Salida de datos del proceso: 2 bits
  • Compatibilidad con "Modo SIO": sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: La configuración predeterminada de fábrica es: | C/Q - Pin 4: Contacto normalmente abierto NPN, contacto normalmente cerrado PNP, IO-Link | I - Pin 2: Salida analógica 4...20 mA
  • Salida de señal: 1 salida push-pull, 1 salida analógica, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Tiempo de respuesta: 2 ms, véase la Tabla 1.
  • Salida analógica
  • Tipo de salida: 1 Salida de corriente: 4 ... 20 mA
  • Resistencia a la carga:> Salida de voltaje de 1 kΩ; salida de corriente de ≤ 470 Ω
  • Tiempo de recuperación: 2 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Precisión de medición
  • Deriva de temperatura: 0,05 %/K
  • Tiempo de calentamiento: 5 minutos
  • Reproducibilidad: ≤ 1%, véase la Tabla 1 |
  • Error de linealidad: 0,75%
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: 10 ... 50 °C (50 ... 122 °F)
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 61,7 mm
  • Profundidad de la caja: 41,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 45 g
  • Longitud del cable: 0,3 m
