Name: Pepperl+Fuchs KFD2-STC5-Ex1 70124109 Fuente de alimentación del transmisor 1 UD(S).
Brand: Pepperl+Fuchs
SKU: 2627467
Availability: InStock

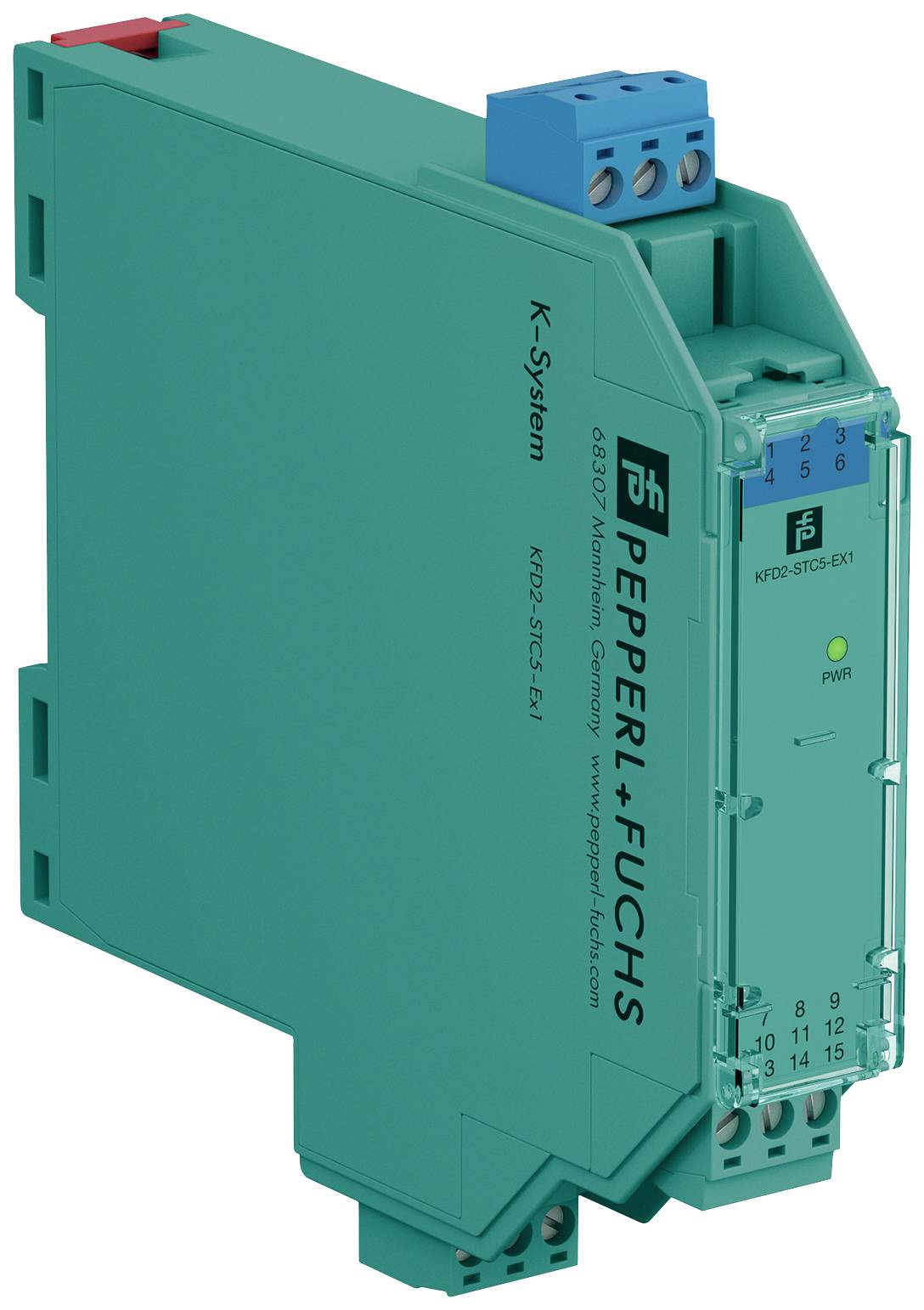

Pepperl+Fuchs KFD2-STC5-Ex1 70124109 Fuente de alimentación del transmisor 1 UD(S).-0

Similar a la imagen

Tipo de producto

Fuente de alimentación del transmisor

Señal de entrada máx. (corriente)

20 mA

tipo

KFD2-STC5-Ex1

Dimen.

(Lon. x Anch. x Alt.) 115 x 20 x 124 mm

conexión

Terminal roscado

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

11 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (335,29 € / Unidad)

335,29 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

tipo: KFD2-STC5-Ex1

Tipo de producto: Fuente de alimentación del transmisor

Señal de entrada máx. (corriente): 20 mA

Dimen.: (Lon. x Anch. x Alt.) 115 x 20 x 124 mm

conexión: Terminal roscado

Señal de salida (corriente): 0/4 ... 20 mA

Tensión de funcionamiento: 18 - 30 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de servicio mín.: 18 V/DC

Señal de entrada (corriente): 0/4 ... 20 mA

Contenido: 1 UD(S).

Anchura: 20 mm

Altura: 124 mm

longitud: 115 mm

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación U(B): 18 ... 30 V DC

Color del fabricante: Multicolor

Función de carga inalámbrica: No

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627467 Pepperl+Fuchs KFD2-STC5-Ex1 70124109 Fuente de alimentación del transmisor 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627467 Pepperl+Fuchs KFD2-STC5-Ex1 70124109 Fuente de alimentación del transmisor 1 UD(S).

Descripción

Serie KFD; carcasa de montaje en superficie de 20 mm; terminales desmontables; tensión de alimentación de 24 V CC; conexión a riel de alimentación; rango de transmisión de 4-20 mA; entrada IIC (EEx ia); aislamiento galvánico entre la entrada, la salida y la tensión de alimentación; monocanal

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Tipo de señal: Entrada analógica
Indicadores clave de rendimiento para la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
Alimentación
Conexión: Carril de alimentación o terminales 14+, 15-
Tensión nominal: 18 ... 30 V CC
Ondulación: dentro de la tolerancia de suministro
Pérdida de potencia: ≤ 1 W a carga máxima
Consumo de energía: ≤ 1,6 W a carga máxima
Entrada
Lado de conexión: Lado del campo
Conexión: Terminales 1+, 2-, 3
Señal de entrada: 0/4 ... 20 mA
Tensión en circuito abierto/corriente en cortocircuito: Terminales 1+, 3: 23 V / 25 mA
Resistencia de entrada: máx. 265 Ω terminales 2-, 3, máx. 330 Ω terminales 1+, 3
Tensión disponible: ≥ 16 V a 20 mA; ≥ 20 V a 4 mA, terminales 1+, 3
Salida
Lado de conexión: Lado de control
Conexión: Terminales 7+, 8-, 9- (sumidero) | Terminales 7-, 8+, 9+ (fuente) | Consulte la información adicional.
Carga: 0 ... 800 Ω
Señal de salida: 0/4 ... 20 mA (sobrecarga)> 25 mA)
Ondulación: máx. 50 µA efectivo
Alimentación externa (en bucle): 2 ... 30 V CC
Características de transmisión
Desviación: a 20 °C (68 °F), 0/4 ... 20 mA | ≤ 10 µA incl. calibración, linealidad, histéresis, cargas y fluctuaciones de la tensión de alimentación
Influencia de la temperatura ambiente: ≤ 0,25 µA/K
Rango de frecuencia: del lado de campo al lado de control: ancho de banda a 0,5 Vss-Señal 0 ... 7,5 kHz (-3 dB) | Lado de control al lado de campo: Ancho de banda a 0,5 Vss-Señal 0,3 ... 7,5 kHz (-3 dB)
Tiempo de estabilización: 200 µs
Tiempo de subida/bajada: 100 µs
Aislamiento galvánico
Salida/alimentación: Aislamiento funcional, tensión de aislamiento nominal de 50 V CA.
Pantalla/Ajustes
Elementos de visualización: LED
Etiquetado: Espacio para etiquetar en la parte frontal.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
conformidad
Compatibilidad electromagnética: NE 21:2012 | EN 61326-3-2:2008
Clase de protección: IEC 60529:2001
Protección contra descargas eléctricas: UL 61010-1:2012
Condiciones ambientales
Temperatura ambiente: -20 ... 70 °C (-4 ... 158 °F)
Datos mecánicos
Tipo de seguridad: IP20
Conexión: Terminales de tornillo
Peso: aprox. 150 g
Dimensiones: 20 x 124 x 115 mm (ancho x alto x profundidad), tipo de carcasa B2
Montaje: sobre carril DIN de 35 mm según EN 60715:2001
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE: CML 17 ATEX 2029X
Marcado: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
Entrada: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Alimentación
Seguridad. Voltaje máximo: 250 V (¡Precaución! La tensión nominal puede ser inferior.
Equipo operativo: Terminales 1+, 3-
VoltajeUO: 26,2 V
VoltajeUq: 27,25 V
Electricidad IO: 93 mA
PowerPO: 634 mW
Equipos operativos: Terminales 2 y 3
VoltajeUi30 V
Electricidadi: 115 mA
PowerPimáximo 1 W
VoltajeUO: 2 V
Electricidad IO8,5 mA
PowerPO: 4,3 mW
Equipo operativo: Terminales 1+, 3 / 2-
VoltajeUO: 26,2 V
VoltajeUq: 27,25 V
Electricidad IO: 115 mA
PowerPO: 784 mW
Certificado: CML 17 ATEX 3028X
Marcado: ATEX II 3G Ex ec IIC T4 Gc
Aislamiento galvánico
Entrada/Salida: aislamiento galvánico seguro según IEC/EN 60079-11:2007, tensión pico 375 V
Entrada/alimentación: aislamiento galvánico seguro según IEC/EN 60079-11:2007, tensión pico 375 V
Cumplimiento de las directrices
Directiva 2014/34/UE: EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012
Aprobaciones internacionales
Homologación UL: E106378
Plano de control: 116-0439 (cULus)
Aprobación IECEx
Certificado IECEx: IECEx CML 17.0015X
Marcado IECEx: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I , Ex ec IIC T4 Gc

Descripción

Modelo

Datos generales
Tipo de señal: Entrada analógica
Indicadores clave de rendimiento para la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
Alimentación
Conexión: Carril de alimentación o terminales 14+, 15-
Tensión nominal: 18 ... 30 V CC
Ondulación: dentro de la tolerancia de suministro
Pérdida de potencia: ≤ 1 W a carga máxima
Consumo de energía: ≤ 1,6 W a carga máxima
Entrada
Lado de conexión: Lado del campo
Conexión: Terminales 1+, 2-, 3
Señal de entrada: 0/4 ... 20 mA
Tensión en circuito abierto/corriente en cortocircuito: Terminales 1+, 3: 23 V / 25 mA
Resistencia de entrada: máx. 265 Ω terminales 2-, 3, máx. 330 Ω terminales 1+, 3
Tensión disponible: ≥ 16 V a 20 mA; ≥ 20 V a 4 mA, terminales 1+, 3
Salida
Lado de conexión: Lado de control
Conexión: Terminales 7+, 8-, 9- (sumidero) | Terminales 7-, 8+, 9+ (fuente) | Consulte la información adicional.
Carga: 0 ... 800 Ω
Señal de salida: 0/4 ... 20 mA (sobrecarga)> 25 mA)
Ondulación: máx. 50 µA efectivo
Alimentación externa (en bucle): 2 ... 30 V CC
Características de transmisión
Desviación: a 20 °C (68 °F), 0/4 ... 20 mA | ≤ 10 µA incl. calibración, linealidad, histéresis, cargas y fluctuaciones de la tensión de alimentación
Influencia de la temperatura ambiente: ≤ 0,25 µA/K
Rango de frecuencia: del lado de campo al lado de control: ancho de banda a 0,5 Vss-Señal 0 ... 7,5 kHz (-3 dB) | Lado de control al lado de campo: Ancho de banda a 0,5 Vss-Señal 0,3 ... 7,5 kHz (-3 dB)
Tiempo de estabilización: 200 µs
Tiempo de subida/bajada: 100 µs
Aislamiento galvánico
Salida/alimentación: Aislamiento funcional, tensión de aislamiento nominal de 50 V CA.
Pantalla/Ajustes
Elementos de visualización: LED
Etiquetado: Espacio para etiquetar en la parte frontal.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
conformidad
Compatibilidad electromagnética: NE 21:2012 | EN 61326-3-2:2008
Clase de protección: IEC 60529:2001
Protección contra descargas eléctricas: UL 61010-1:2012
Condiciones ambientales
Temperatura ambiente: -20 ... 70 °C (-4 ... 158 °F)
Datos mecánicos
Tipo de seguridad: IP20
Conexión: Terminales de tornillo
Peso: aprox. 150 g
Dimensiones: 20 x 124 x 115 mm (ancho x alto x profundidad), tipo de carcasa B2
Montaje: sobre carril DIN de 35 mm según EN 60715:2001
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE: CML 17 ATEX 2029X
Marcado: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
Entrada: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Alimentación
Seguridad. Voltaje máximo: 250 V (¡Precaución! La tensión nominal puede ser inferior.
Equipo operativo: Terminales 1+, 3-
VoltajeUO: 26,2 V
VoltajeUq: 27,25 V
Electricidad IO: 93 mA
PowerPO: 634 mW
Equipos operativos: Terminales 2 y 3
VoltajeUi30 V
Electricidadi: 115 mA
PowerPimáximo 1 W
VoltajeUO: 2 V
Electricidad IO8,5 mA
PowerPO: 4,3 mW
Equipo operativo: Terminales 1+, 3 / 2-
VoltajeUO: 26,2 V
VoltajeUq: 27,25 V
Electricidad IO: 115 mA
PowerPO: 784 mW
Certificado: CML 17 ATEX 3028X
Marcado: ATEX II 3G Ex ec IIC T4 Gc
Aislamiento galvánico
Entrada/Salida: aislamiento galvánico seguro según IEC/EN 60079-11:2007, tensión pico 375 V
Entrada/alimentación: aislamiento galvánico seguro según IEC/EN 60079-11:2007, tensión pico 375 V
Cumplimiento de las directrices
Directiva 2014/34/UE: EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012
Aprobaciones internacionales
Homologación UL: E106378
Plano de control: 116-0439 (cULus)
Aprobación IECEx
Certificado IECEx: IECEx CML 17.0015X
Marcado IECEx: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I , Ex ec IIC T4 Gc
