Name: Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificador de conexión 1 UD(S).
Brand: Pepperl+Fuchs
SKU: 2627563
Availability: InStock

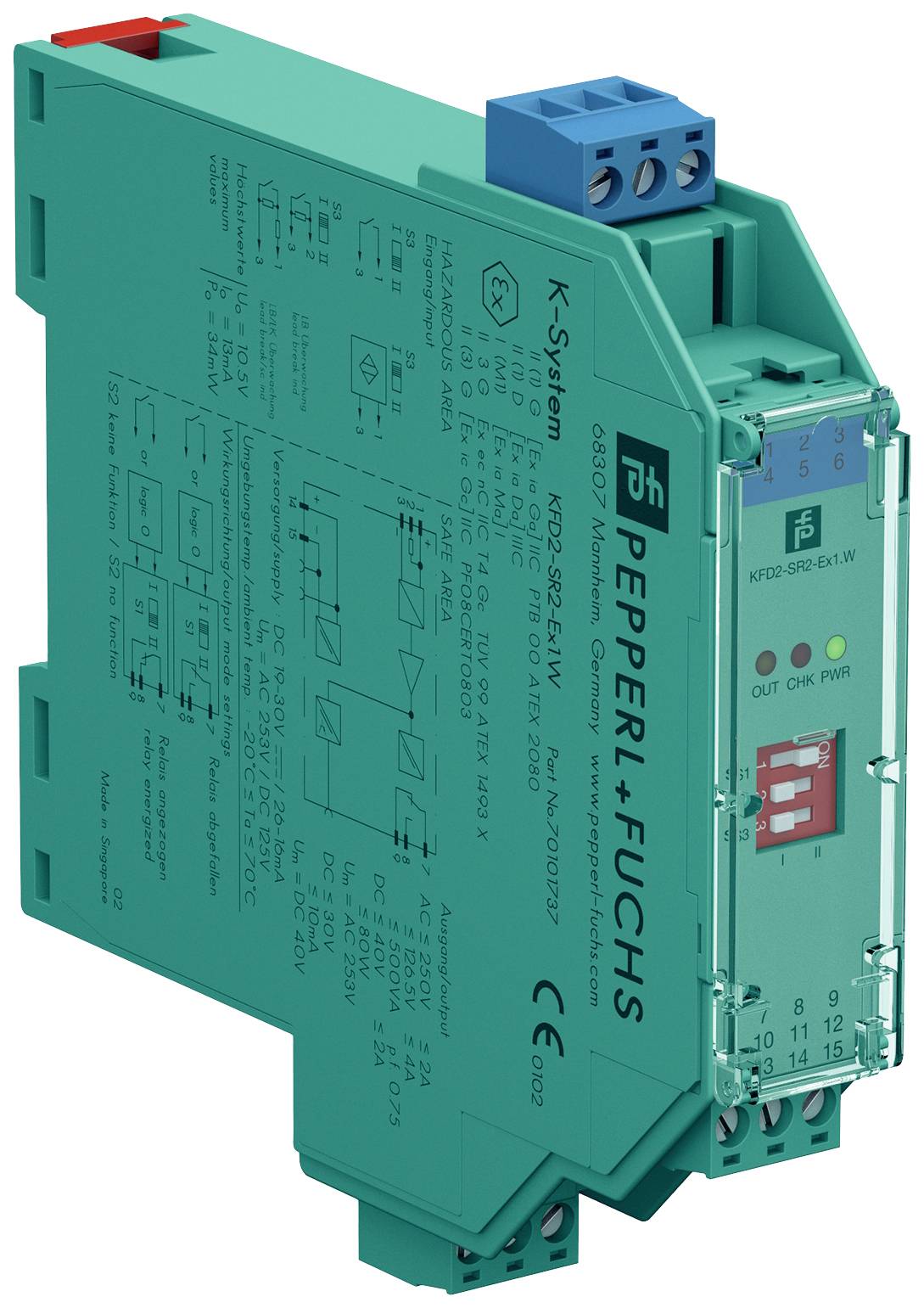

Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificador de conexión 1 UD(S).-0

Similar a la imagen

Tipo de producto

Amplificador de conexión

Señal de entrada máx. (corriente)

8 mA

Señal de entrada máx. (tensión)

8 V

tipo

KFD2-SR2-Ex1.W

Dimen.

(Lon. x Anch. x Alt.) 115 x 20 x 119 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

4 Unidad(es)

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (180,66 € / Unidad)

180,66 €

más el IVA aplicable

Envío gratuito

Solo quedan 4 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

tipo: KFD2-SR2-Ex1.W

Tipo de producto: Amplificador de conexión

Señal de entrada máx. (corriente): 8 mA

Señal de entrada máx. (tensión): 8 V

Dimen.: (Lon. x Anch. x Alt.) 115 x 20 x 119 mm

conexión: Terminal roscado

Señal de salida (tensión): 250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last

Señal de salida (corriente): 250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last

Tensión de funcionamiento: 19 - 30 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de servicio mín.: 19 V/DC

Señal de entrada (tensión): ca. 8 V DC

Señal de entrada (corriente): 1.2 ... 2.1 mA

Contenido: 1 UD(S).

configuración: Interruptor DIP

Anchura: 20 mm

Altura: 119 mm

longitud: 115 mm

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación U(B): 19 ... 30 V DC

Función de carga inalámbrica: No

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificador de conexión 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificador de conexión 1 UD(S).

Descripción

Serie KFD...; carcasa de montaje en superficie de 20 mm; terminales desmontables; tensión de alimentación de 24 V CC; conexión a carril de alimentación; 1 salida de conmutación; circuito de control IIC; 1 canal; monitorización de rotura de línea (LB) y cortocircuito de línea (LK); señal LB/LK en el carril de alimentación como señal colectiva

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Tipo de señal: Entrada binaria
Indicadores clave de rendimiento para la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
Alimentación
Conexión: Carril de alimentación o terminales 14+, 15-
Tensión nominal: 19 ... 30 V CC
Ondulación: ≤ 10%
Corriente nominal: ≤ 35 mA
Pérdida de potencia: ≤ 0,7 W
Consumo de energía: ≤ 0,7 W
Entrada
Lado de conexión: Lado del campo
Conexión: Terminales 1+, 2+, 3-
Valores de diseño: según EN 60947-5-6 (NAMUR)
Tensión en circuito abierto/corriente en cortocircuito: aprox. 8 V CC / aprox. 8 mA
Punto de conmutación/histéresis de conmutación: 1,2 ... 2,1 mA / aprox. 0,2 mA
Monitoreo de fallas de línea: I de ruptura ≤ 0,1 mA, I de cortocircuito> 6 mA
Relación pulso/pausa: mín. 20 ms / mín. 20 ms
Salida
Lado de conexión: Lado de control
Conexión: Terminales 7, 8, 9
Salida: Señal; Relé
Capacidad de contacto: 250 V CA/2 A/cos φ> 0,75; 126,5 V CA/4 A/cos φ> 0,75; carga resistiva de 40 V CC/2 A
Corriente de conmutación mínima: 2 mA / 24 V CC
Retraso en el aterrizaje/despegue: aprox. 20 ms / aprox. 20 ms
Vida útil mecánica: 107 Cambiando de juego
Mensaje de error general: Power Rail
Características de transmisión
Frecuencia de conmutación:< 10 Hz
Aislamiento galvánico
Entrada/Salida: aislamiento reforzado según IEC/EN 61010-1, tensión de aislamiento nominal 300 Vefectivo
Entrada/alimentación: aislamiento reforzado según IEC/EN 61010-1, tensión de aislamiento nominal 300 V.efectivo
Salida/alimentación: aislamiento reforzado según IEC/EN 61010-1, tensión de aislamiento nominal 300 Vefectivo
Pantalla/Ajustes
Elementos de visualización: LEDs
Controles: Interruptores DIP
Configuración: mediante interruptores DIP
Etiquetado: Espacio para etiquetar en la parte frontal.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
Bajo voltaje
Directiva 2014/35/UE: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
conformidad
Compatibilidad electromagnética: NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018
Clase de protección: IEC 60529:1989+A1:1999+A2:2013
Seguridad funcional: IEC/EN 61508:2010
Entrada: EN 60947-5-6:2000
Condiciones ambientales
Temperatura ambiente: -20 ... 70 °C (-4 ... 158 °F)
Datos mecánicos
Tipo de seguridad: IP20
Conexión: Terminales de tornillo
Peso: aprox. 150 g
Dimensiones: 20 x 119 x 115 mm (ancho x alto x profundidad), tipo de carcasa B2
Montaje: sobre carril DIN de 35 mm según EN 60715:2001
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE: PTB 00 ATEX 2080
Marcado: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
Entrada: Ex ia
Voltaje: 10,5 V
Corriente: 13 mA
Potencia: 34 mW (curva característica lineal)
Alimentación
Seguridad. Voltaje máximo: 253 V CA / 125 V CC (¡Precaución! Cm (No es una tensión nominal.)
Salida
Seguridad. Voltaje máximo: 253 V CA (¡Precaución! La tensión nominal puede ser inferior.
Mensaje de error
Seguridad. Voltaje máximo: 40 V CC (¡Precaución! Cm (No es una tensión nominal.)
Certificado: PF 08 CERT 0803
Marcado: ATEX II (3)G [Ex ic Gc] IIC
Entrada: Ex ic
Voltaje: 10,5 V
Corriente: 13 mA
Potencia: 34 mW (curva característica lineal)
Certificado: TÜV 99 ATEX 1493 X
Marcado: ATEX II 3G Ex ec nC IIC T4 Gc
Aislamiento galvánico
Entrada/Salida: aislamiento galvánico seguro según IEC/EN 60079-11, tensión pico 375 V
Entrada/alimentación: aislamiento galvánico seguro según IEC/EN 60079-11, tensión pico 375 V
Cumplimiento de las directrices
Directiva 2014/34/UE: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012 , EN IEC 60079-15:2019
Aprobaciones internacionales
Certificación FM
Certificado FM: FM19US0207X
Plano de control: 116-0035
Homologación UL: E106378
Plano de control: 116-0473 (cULus)
Capacidad de contacto: 250 V CA/2 A/cos φ> 0,75; 126,5 V CA/4 A/cos φ> 0,75; carga resistiva de 30 V CC/2 A
Aprobación IECEx
Certificado IECEx: IECEx PTB 11.0034, IECEx TUN 19.0013X
Marcado IECEx: [Ex ia Ga] IIC | [Ex ia Da] IIIC | [Ex ia Ma] I | Ex ec nC IIC T4 Gc
